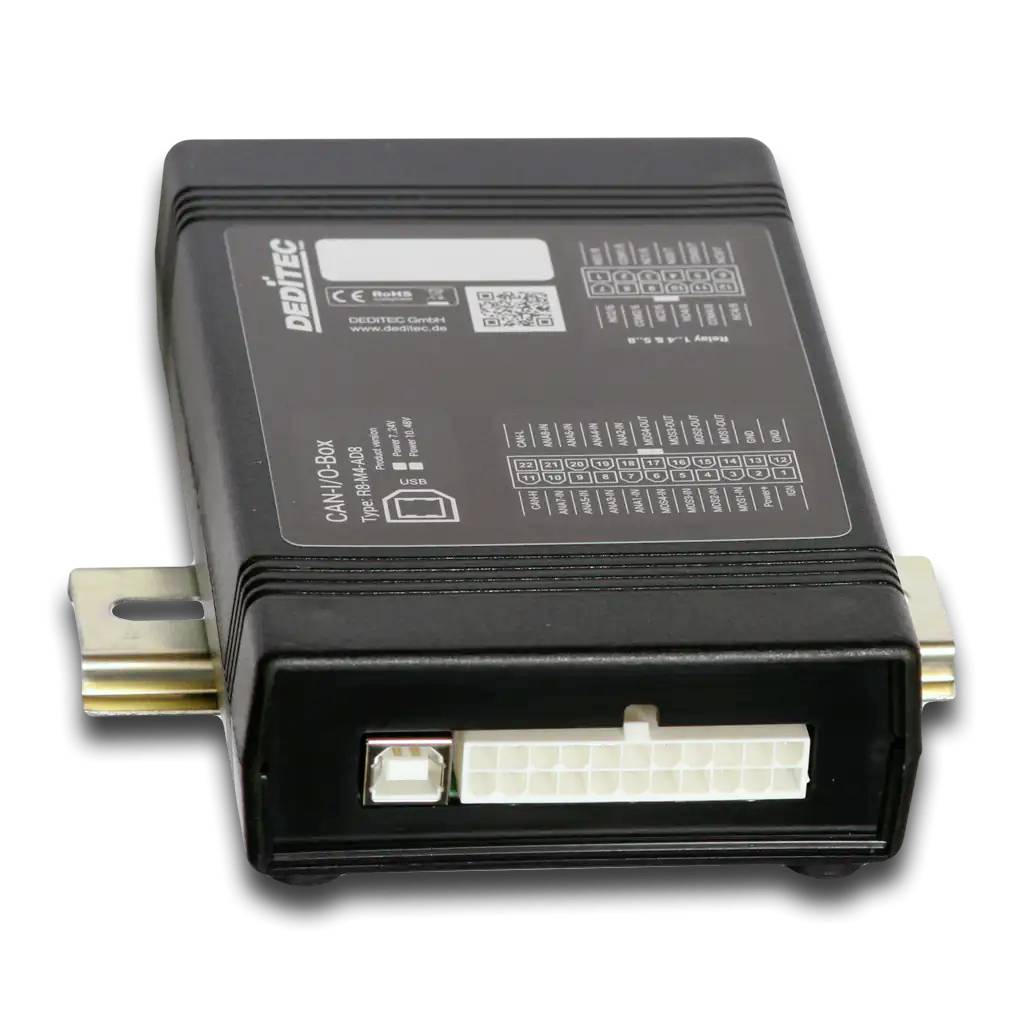

Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O modul CAN, USB Počet digitálních vstupů: 4 Počet digitálních vstupů: 0 Počet
Kategorie produktu
I/O modul
Rozhraní
CAN
USB
Počet reléových výstupů
8
Typ
CB-R8-M4-AD8_24
Provozní napětí
24 V DC/AC
Datasheety: (PDF)
Označení výrobce:
Objednací číslo:
Počet
Celková cena (7 569,42 Kč / kus)
7 569,42 Kč
Bez DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
CAN Box I/o modul pro vozidla a mobilní stroje s relé, MOSFET a analogovými vstupy
- CAN 2.0A / CAN 2.0B PODLE ISO 11898
- Otevřený protokol CAN s přenosovou rychlostí 10 kbit/s až 1 Mbit/s.
- Galvanicky oddělené rozhraní CAN až 500 v rms
- USB rozhraní typu B pro konfiguraci pomocí PC nebo notebooku
- 8 přepínací relé pro digitální spínací úlohy
- 4 výstupy P Channel MOSFET pro spínací úlohy DC
- 8 analogových vstupů s rozlišením 12 bitů a rozsahem napětí 18 V.
- Auto TX/RX pro automatické odesílání a příjem balíků CAN
- M2M-CAN, Event Control, a/D filtr a funkce Fail Safe/Timeout
- Varianty 24 v a 48 v, volitelně s montážní lištu
Technické parametry
- CAN 2.0A / 2.0B podle ISO 11898 (přenosová rychlost od 10 kbit/s až 1 Mbit/s)
- Výstupy MOSFET: Max. Spínací proud 9 a (DC), spínací výkon až 144 W.
- Integrované logické funkce: Event Control, Fail-Safe/Timeout ochrana, M2M-CAN, Softvérem a/D filtr
- Kategorie produktu
I/O modul
- Rozhraní
CAN
USB
- Typ
CB-R8-M4-AD8_24
- Provozní napětí
24 V DC/AC
- Provozní napětí
7 AŽ 30 V DC
- V
36.2 mm
- Délka
147.6 mm
- Šířka
92.5 mm
- Počet digitálních vstupů
8
- Počet digitálních vstupů
0
- Počet digitálních vstupů
4
- Počet reléových výstupů
8
- Rozm.
(d x š x v) 147.6 x 92.5 x 36.2 mm
- Kontrolní LED diody
Ano
- Číslo výrobce
CB-R8-M4-AD8_24
- Montáž
Montáž krytu / šroubová montáž (volitelně s DIN lištou / montážním úhelníkem)
- Výkon relé
9 A
Ke stažení
List technických údajů
List technických údajů 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O modul CAN, USB Počet digitálních vstupů: 4 Počet digitálních vstupů: 0 Počet
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O modul CAN, USB Počet digitálních vstupů: 4 Počet digitálních vstupů: 0 Počet
Popis
Deditec CAN Box CB-R8-M4-AD8/_M je CAN I/o modul pro vozidla, zvláštní vozidla, mobilní stroje a průmyslové sítě CAN. Spojuje CAN 2.0A/2.0B, USB konfiguraci, reléové výstupy, výstupy MOSFET a analogové vstupy v kompaktním modulu pro decentralizované spínací, měřicí a řídicí úlohy.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Funkce M2M
- Automatický režim CAN-RX/TX
- RAW CAN
- Protokol J1939
- Bezplatný konfigurační a testovací software
- Konfigurační USB rozhraní
- Event Control pro snadné ovládání, pokud je pak přímo v modulu
- Funkce Fail Safe/Timeout pro definované výstupní stavy při výpadku komunikace
Obsah balení
- USB kabel a zástrčka na B zástrčku
- 50 x krimpovací kontakt
- 2 x 12 pólová krimpovací zástrčka
- 1 x 22 pólová krimpovací zástrčka
Požadavky na systém
- Windows, Linux
