Conrad Components HB 124.1 teplotní rozdílový spínač stavebnice 12 V/DC -5 - 100 °C

Deska plošných spojů s elektronickými komponenty, včetně kondenzátorů, odporů a polovodičů, na zelené desce PCB.

Tři červené kondenzátory WIMA, na každém napsáno '0.1 100-'. Jsou umístěny vedle sebe se dvěma vývody dole.

Diagram válcovitého elektronického komponetu, pravděpodobně diody, s rozměry: celková délka 62,5 mm, průměr 8 mm, průměr vodiče 1,2 mm.

Náčrt ukazuje dvě horizontální vzdálenosti, každá '26', s mezerou mezi nimi '3,9'. Průměry nahoře 'Ø 1,6' a 'Ø 0,6'.

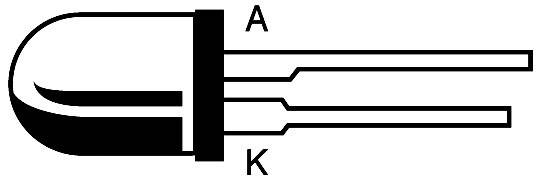

Diagram LED diody se dvěma vývody, anodou 'A' a katodou 'K', znázorňující polaritu.

Technický výkres elektronické součástky s rozměry: šířka (Š), výška (V), délka (D), průměr (d), rozteč (RM) a výstup vodiče.

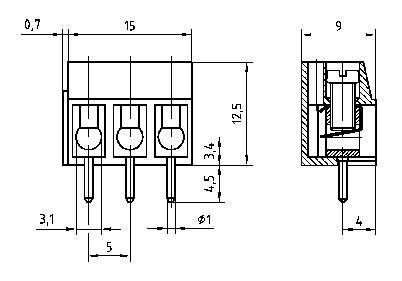

Technický výkres elektrického konektoru s rozměry v milimetrech, pohled zepředu a z boku, rozměry zvýrazněny.

1/7

120 Ks

Prodej a doprava:

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (351,24 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Teplotní diferenciální zapojení

Nastavení teploty pomocí trimru
Kontrola zapnutí pomocí LED

Technické parametry

Provozní napětí: 10 - 15 V/DC

Kategorie produktu: teplotní rozdílový spínač

Příkon proudu: 50 mA

Reg. rozsah teploty: -5 , +100 °C

Výstupní proud: 8 A

Výstupní výkon: 8 A/250 V/AC

Provedení: stavebnice

Provozní napětí: 12 V/DC

Rozm.: (d x š) 76 mm x 45 mm

Šířka: 45 mm

Délka: 76 mm

Max. teplota: 100 °C

Min. teplota: -5 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 194360 Conrad Components HB 124.1 teplotní rozdílový spínač stavebnice 12 V/DC -5 - 100 °C

Prohlášení o shodě

Prohlášení o shodě 194360 Conrad Components HB 124.1 teplotní rozdílový spínač stavebnice 12 V/DC -5 - 100 °C

Popis

Tento teplotní diferenciální spínač může měřit teploty na dvou různých místech a zapíná a vypíná relé závisle na rozdílu teploty. Typickým příkladem použití pro toto zapojení a použití v souvislosti se solárními kolektory: teprve při dostatečně velkém teplotním rozdílu mezi přívodem a odvodem se aktivuje oběhové čerpadlo. Spínací teplotu můžete nastavit pomocí přesného trimru. Kontrola zapnutí pomocí LED.
