Elektronická deska plošných spojů s různými komponenty, jako jsou rezistory, kondenzátory a mikroprocesor. Slouží ke kontrole obvodu.

Elektronická deska plošných spojů s různými komponenty, jako jsou rezistory, kondenzátory a mikroprocesor. Slouží ke kontrole obvodu.

Tři červené kondenzátory WIMA, na každém napsáno '0.1 100-'. Jsou umístěny vedle sebe se dvěma vývody dole.

Schématický nákres LED se dvěma svorkami: Anoda (A) a Katoda (K), znázorňující směr elektrického proudu z anody do katody.

Náčrt ukazuje dvě horizontální vzdálenosti, každá '26', s mezerou mezi nimi '3,9'. Průměry nahoře 'Ø 1,6' a 'Ø 0,6'.

Technický výkres LED: Ø3 mm, délka 30,3 mm, různé značky a rozměry. Zobrazuje celkové a detailní rozměry pro montáž.

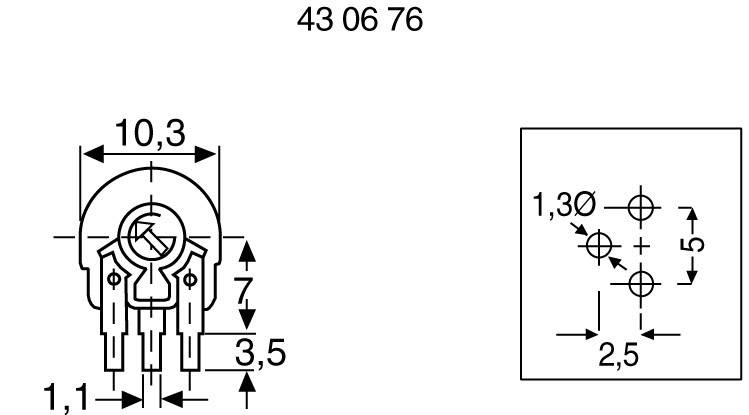

Schéma zapojení elektronické součástky s rozměry: šířka 10,3 mm, výška 7 mm, rozteč pinů 3,5 mm. Doplňující informace: průměr otvorů 1,3 mm, vzdálenost 2,5 mm.

Technický výkres elektronické součástky s rozměry: šířka (Š), výška (V), délka (D), průměr (d), rozteč (RM) a výstup vodiče.

Technický výkres elektrického konektoru s rozměry v milimetrech, pohled zepředu a z boku, rozměry zvýrazněny.

1/8

Conrad Components

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Ks

Celková cena (243,80 Kč / kus)

243,80 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Poplašná centrála Mini

Sada

Technické parametry

Nastavitelné zpoždění zapnutí od 1 do 20 s a trvání alarmu od 5 do 45 s
Výstupní výkon: 2,5 A/250 V/AC

Provozní napětí: 12 - 15 V/DC

Kategorie produktu: Mini Alarm Modul

Příkon proudu: 60 mA

Provedení: stavebnice

Rozm.: (d x š) 82 mm x 60 mm

Provozní napětí: 12 V/DC

Šířka: 60 mm

Délka: 82 mm

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 190756 Conrad Components 190756 Mini Alarm Modul stavebnice 12 V/DC

Popis

Tato cenově výhodná sada Vám nabízí možnost rozsáhlé kontroly. Pomocí smyčky klidového proudu (rozpojovací kontakt) připojíte senzory pro dveře, okna a vibrační kontakty. Tři světelné diody LED vám signalizují schopnost režimu přerušené smyčky a alarm.

Obsah balení

Sada
