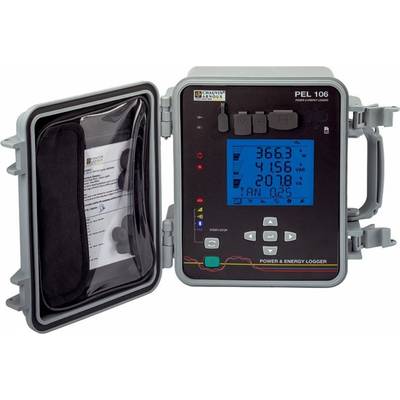

Chauvin Arnoux PEL 106 síťový analyzátor 3fázové s funkcí záznamníku
EAN:
Označení výrobce:
Objednací číslo:
Zobrazit alternativy
Prodej a doprava:
Celková cena (83 733,60 Kč / kus)
Kč
Hlavní benefity
Síťový analyzátor
- Optimalizace spotřeby, řízení spotřeby energie, sledování kvality sítě!
- Zaznamenejte příkon a spotřebu energie všech typů elektroinstalací
- Zaznamenejte všechny elektrické parametry pro optimalizaci energetické účinnosti bez přerušení napájení

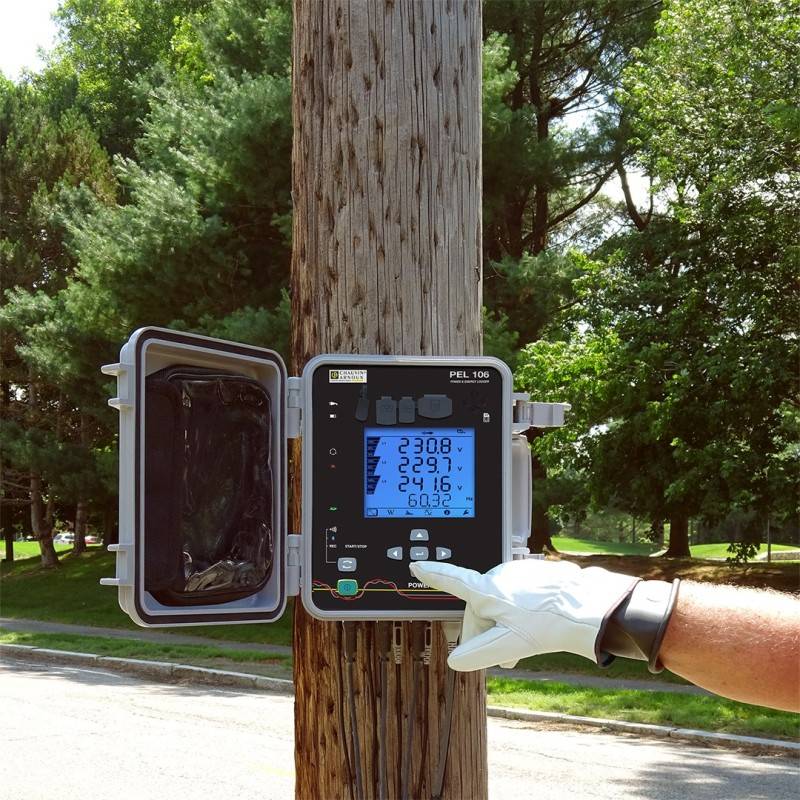

- V krytu uzpůsobeném pro instalaci, odolný proti nárazům, UV paprskům a teplu a vhodný pro připevnění na stožáry od elektrického vedení
- Univerzální možnosti komunikace: Ethernet, Bluetooth, USB, Wi-Fi a GPRS
- 2 x 4 kanálů pro analogové měření: Přídavné parametry současně zaznamenávány přes datalogger L452
- Dodává se s bezplatným softwarem PEL Transfer pro konfiguraci zařízení, čtení paměti, zobrazení výsledků měření a analýz na PC, export dat do Excelu
Technické parametry
- Kategorie produktu
síťový analyzátor
- Kategorie měření
CAT IV 1000 V
- Fázová detekce
Ano
bez certifikátu
- Rozm.
(d x š x v) 270 x 180 x 245 mm
- Hmotnost
3.4 kg
- Druh měření
3fázové
- Vlastnosti
s funkcí záznamníku
- Šířka
180 mm
- V
245 mm
- Délka
270 mm
- Rozhraní
Ethernet
USB
Wi-Fi
WLAN
LAN
Bluetooth®
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2446297 Chauvin Arnoux PEL 106 síťový analyzátor 3fázové s funkcí záznamníku
Popis
Datalogger PEL106 měří a ukládá všechna důležitá data pro přesnou analýzu spotřeby energie. PEL106 lze instalovat a používat bez přerušení sítě.
Ergonomie
Díky krytu, který je vhodný pro pole s ochranou IP67, lze PEL106 použít kdekoliv. Je vybaven 4 vstupy pro napětí a 4 vstupy pro proud.
Už žádné problémy s bateriemi nebo akumulátory, protože se rekordér napájí přímo z fáze.
Podsvícený LCD displej zobrazuje 4 naměřené hodnoty digitálně a je skvěle čitelný. PEL106 má zásuvnou SD/SD-HD paměťovou kartu, takže lze zaznamenávat data po dobu několika měsíců nebo let.
Měření
PEL106 je vhodný pro všechny druhy sítě a automaticky rozpozná připojené senzory. Měří napětí až do 1000 v AC/DC a proud až do 10 kV/AC / 5 kVDC. Díky velkému rozsahu měření dokáže zaznamenat výkon až 10 GW/GVAR/GVA a energii až do 4 EWH/EVAh/Evarh. [?? vériier ces unités? courants? En kVAC, énergies en EHV?]
Dále má k dispozici režim alarmu. Uživatel může zadávat varovné prahové hodnoty a vytvořit seznam poplachových událostí.
Analogové měření
Ve spojení s vzdáleným dataloggerem L452 může PEL106 zaznamenávat také externí parametry, jako např. teploty, tlaky, utahovací momenty až do 2 x 8 kanálů, a tak např. jemné vyhledávání příčin rušení. Tato funkce rovněž umožňuje použití PEL106 u obnovitelných zdrojů energie, jako jsou větrné elektrárny.
Extrémně dobře propojitelný
PEL106 má mnoho možností komunikace: USB, Ethernet, Bluetooth, Wi-Fi a 3G/GPRS. Pomocí nové technologie 3G/GPRS může uživatel zasunout SIM kartu do svého PEL rekordéru a bezdrátově s ním tak komunikovat prostřednictvím GSM/3G připojení. Při poplachu si může uživatel poslat e-mail.
Pokud je přístup k PEL106 obtížný díky ochranným zařízením na datových sítích, je přístup k údajům možný i prostřednictvím IRD serveru.
Software
Pomocí softwaru PEL Transfer lze snadno vyhodnotit data uložená v rekordérech PEL100. Díky různým kampaním měření výkonu může software automaticky odhalit energetické ztráty.
Novinka: Software přímo vypočítává náklady na spotřebovanou energii a zobrazuje je v místní měně, která byla vybrána.
Softwarová platforma DATAVIEW dokáže automaticky vytvářet zprávy. Uživatel může zadat alarm pro různé naměřené hodnoty, čímž obdrží individualizované zprávy o měření.
Tento text byl přeložen strojově.
Ergonomie
Díky krytu, který je vhodný pro pole s ochranou IP67, lze PEL106 použít kdekoliv. Je vybaven 4 vstupy pro napětí a 4 vstupy pro proud.
Už žádné problémy s bateriemi nebo akumulátory, protože se rekordér napájí přímo z fáze.
Podsvícený LCD displej zobrazuje 4 naměřené hodnoty digitálně a je skvěle čitelný. PEL106 má zásuvnou SD/SD-HD paměťovou kartu, takže lze zaznamenávat data po dobu několika měsíců nebo let.
Měření
PEL106 je vhodný pro všechny druhy sítě a automaticky rozpozná připojené senzory. Měří napětí až do 1000 v AC/DC a proud až do 10 kV/AC / 5 kVDC. Díky velkému rozsahu měření dokáže zaznamenat výkon až 10 GW/GVAR/GVA a energii až do 4 EWH/EVAh/Evarh. [?? vériier ces unités? courants? En kVAC, énergies en EHV?]
Dále má k dispozici režim alarmu. Uživatel může zadávat varovné prahové hodnoty a vytvořit seznam poplachových událostí.
Analogové měření
Ve spojení s vzdáleným dataloggerem L452 může PEL106 zaznamenávat také externí parametry, jako např. teploty, tlaky, utahovací momenty až do 2 x 8 kanálů, a tak např. jemné vyhledávání příčin rušení. Tato funkce rovněž umožňuje použití PEL106 u obnovitelných zdrojů energie, jako jsou větrné elektrárny.
Extrémně dobře propojitelný
PEL106 má mnoho možností komunikace: USB, Ethernet, Bluetooth, Wi-Fi a 3G/GPRS. Pomocí nové technologie 3G/GPRS může uživatel zasunout SIM kartu do svého PEL rekordéru a bezdrátově s ním tak komunikovat prostřednictvím GSM/3G připojení. Při poplachu si může uživatel poslat e-mail.
Pokud je přístup k PEL106 obtížný díky ochranným zařízením na datových sítích, je přístup k údajům možný i prostřednictvím IRD serveru.
Software
Pomocí softwaru PEL Transfer lze snadno vyhodnotit data uložená v rekordérech PEL100. Díky různým kampaním měření výkonu může software automaticky odhalit energetické ztráty.
Novinka: Software přímo vypočítává náklady na spotřebovanou energii a zobrazuje je v místní měně, která byla vybrána.
Softwarová platforma DATAVIEW dokáže automaticky vytvářet zprávy. Uživatel může zadat alarm pro různé naměřené hodnoty, čímž obdrží individualizované zprávy o měření.
Tento text byl přeložen strojově.
Obsah balení
- 1 pouzdro na příslušenství
- 5 měřicích kabelů IP67
- 5 krokosvorky (uzamykatelné)
- 1 sada rozlišovacích proužků
- 1 SD karta
- 1x adaptér SD-USB
- 1x USB kabel
- 1 stručný návod
- 1 PEL TRANSFER PC software a 5 uživatelský návod ke stažení na webu
Doplňující informace
- Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
