Chauvin Arnoux PEL 102 síťový analyzátor 3fázové s funkcí záznamníku
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Zobrazit alternativy
Prodej a doprava:
Celková cena (41 544,63 Kč / kus)
Kč
Hlavní benefity
Síťový analyzátor
- Přenos dat na PC přes SD kartu, USB, Bluetooth® a Ethernet
- Třída přesnosti 0,2 %

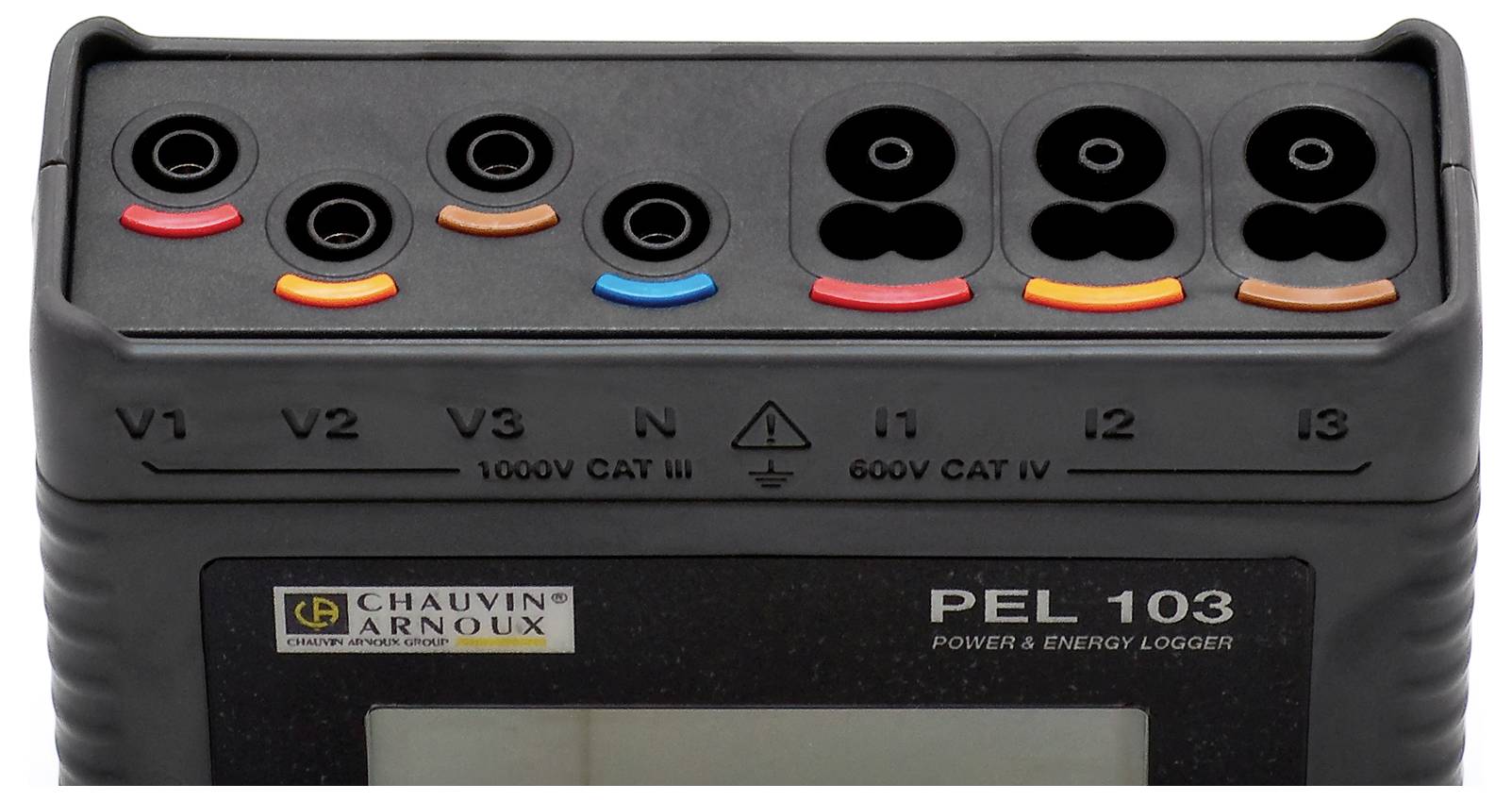

- CAT IV 600 V / CAT III 1000 V
Technické parametry
- Třída přesnosti: 0,2 %
- Rozsah měření proudu s měničem proudu Miniflex MA193: 100 mA až 10 000 AAC
- Možnost připojení dalších měničů:
- MN93: 2 až 240 AAC
- MN93A: 0,005 A až 5 AAC / 0,1 A až 120 AAC
- C193: 3 A až 1200 AAC
- AmpFLEX A193: 100 mA až 10 000 AAC
- PAC93: 10 A až 1000 AAC / 10 A až 1400 ADC
- E3N: 50 mA až 10 AAC/DC - 100 mA do 100 AAC/DC
- Poměr měniče proudu/napětí: až 650 000 V / až 25 000 A
- Výkony: činný 10 W až 10 GW, jalový 10 VAr až 10 GVAr, zdánlivý 10 VA až 10 GVA
- Energie: činná až 4 EWh, jalová, 4 EVArh, zdánlivá 4 EVAh
- Poloha fáze: cos ϕ, tan ϕ, PF
- Interval snímání: 1 měření za sekundu
- Agregace: 1 až 60 minut
- Kategorie produktu
síťový analyzátor
- Kategorie měření
CAT IV 600 V
CAT III 1000 V
bez certifikátu
- Napájení
110 - 250 V
- Rozm.
(d x š x v) 37 x 125 x 256 mm
- Hmotnost
900 g
- Druh měření
3fázové
- Vlastnosti
s funkcí záznamníku
- Šířka
125 mm
- V
256 mm
- Délka
37 mm
- Rozhraní
Bluetooth®
Ethernet
USB
Ke stažení
List technických údajů
List technických údajů 674477 Chauvin Arnoux PEL 102 síťový analyzátor 3fázové s funkcí záznamníku
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 674477 Chauvin Arnoux PEL 102 síťový analyzátor 3fázové s funkcí záznamníku
Popis
Nezbytná pomůcka při optimalizaci využití enregie. Záznamník PEL102 s magnetickým držákem je vhodný pro všechny druhy skříňových rozvaděčů a má všechny funkce pro záznam a uložení dat o výkonu a energii v různých typech sítí. Kromě proudu a napětí sleduje PEL102 také zdánlivý, činný a jalový výkon (VA, W, VAr) a zdánlivou, činnou a jalovou energii (kVAh, kWh, kVArh). Zároveň se spočítá účiník (PF), faktor posunu (DPF), činitel výkyvu (CF), obsah vyšších hramonických (THD) a frekvence. Navíc je možné si zobrazit informace o vyšších harmonických až do 50. řádu.
Provedení
- Pro 1-, 2- a 3fázové elektroinstalace
- Připojení bez přerušení napájení
- Analýza vyšších harmonických

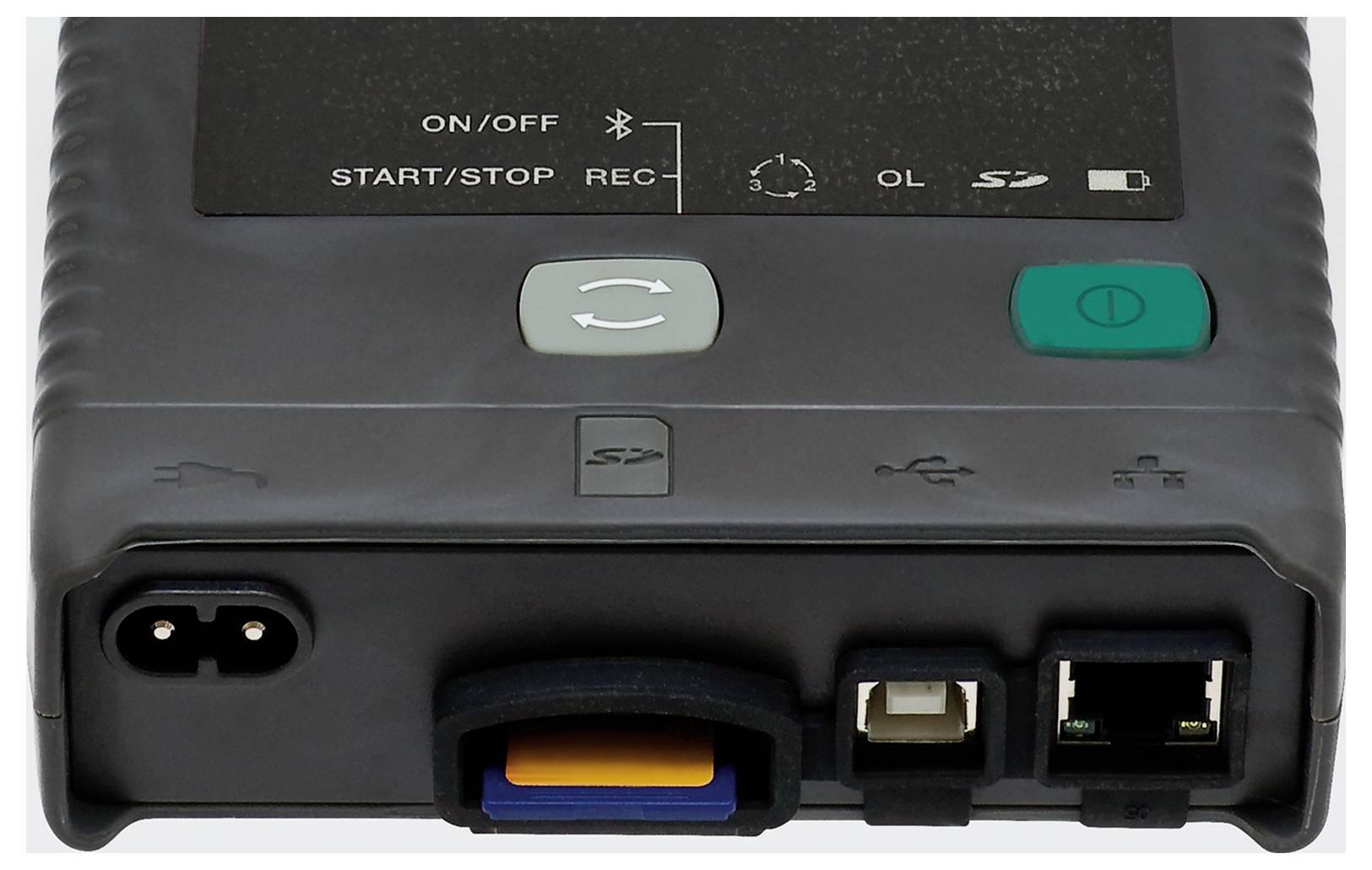

- Komunikace přes Bluetooth®, Ethernet nebo USB
- Automatické rozpoznávání připojených měničů proudu
- Proudový měnič
- Ukládání dat na SD kartu, přenos dat na počítač v reálném čase a vyhodnocení nadměřených hodnot díky softwaru PEL Transfer
Obsah balení
- 4 měřicí kabely (banánek ⇔ banánek rovný, 3 m, černá)
- 4 krokosvorky (černá)
- 1x paměťová SD karta s kapacitou 2 GB
- 1x sada rozlišovacích proužků (na konce kabelů a na měnič proudu)
- 1x připojovací síťový kabel
- 1x připojovací USB kabel (typ A ⇔ typ B)
- 1x držák Multifix
- 1x návod k obsluze na CD
- 1x brašna
- 1x bezpečnostní list
- 1x software PEL Transfer pro PC
- 1x adaptér SD-MN (v závislosti na modelu).
Doplňující informace
- Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
