Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X sada instalačních testerů , VDE tester, sada, Norma V
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity
SADA EVSE CA 6652 + CA 6117 + DATAVIEW + CA 762 IP2X
- Pokročilé vybavení zkušebního přístroje pro testování elektrické bezpečnosti na nabíjecích stanicích s proudovými ochrannými spínači typu a, B a EV 6 mA
- Sada ke kontrole všech aspektů elektrické bezpečnosti infrastruktury pro dobíjení v souladu s normou pro instalaci IEC 60364-7-722
- S cca 6652 zkušebními adaptéry pro AC nabíjecí stanice s konektorem typu 2
- Zkoušečka napětí CA 762 IP2X pro zjištění stavu napětí
- Tester instalací CA 6117 vč. Protokolovacího softwaru DataView
- Součástí dodávky: 1x 6652 zkušební adaptér pro AC nabíječky s konektorem typu 2, 1x CA 762 IP2X, dvoupólová zkoušečka napětí vč. Rozsahu dodávky, 1x CA 6117 instalační tester se softwarem DataView je součástí dodávky
Technické parametry
- Kategorie produktu
sada instalačních testerů
bez certifikátu
- Kategorie měření
CAT III 600 V
- Rozhraní
USB
- Rozm.
(d x š x v) 280 x 128 x 190 mm
IP53
- Rozsah měření VDE
Odpor uzemnění
izolační odpor
výkon
Test RCD (AC, A, F, B, B+, EV)
smyčková impedance
odpor ochranného vodiče
napětí
proud
- Norma DIN
DIN EN 61557
DIN VDE 0100
DIN VDE 0105
DIN IEC 60364
- Displej
digitální (LCD)
- Šířka
128 mm
- V
190 mm
- Délka
280 mm
- Průběh zkoušky
manuální
- Napájení VDE
napájeno akumulátorem
- Paměť (VDE)
ano
- Typ
EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X
- Norma VDE
0100
0105
- Vlastnosti
vč. síťového adaptéru nabíječky
vč. softwaru
Výkon, harmonické složky
RCD/FI test
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3436211 Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X sada instalačních testerů , VDE tester, sada, Norma V
Záruční podmínky
Záruční podmínky 3436211 Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X sada instalačních testerů , VDE tester, sada, Norma V
Popis

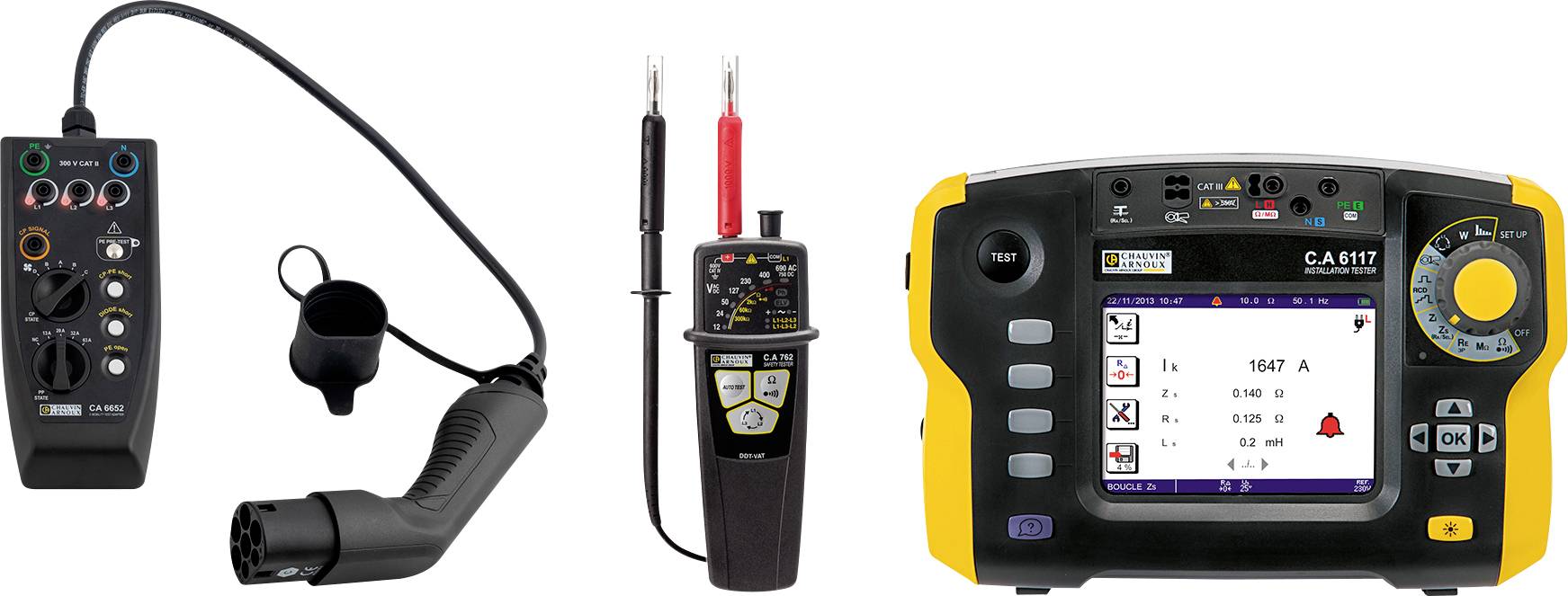

Toto pokročilé vybavení pro přístroje pro dobíjení pro infrastrukturu pro dobíjení sestávající z
• Instalační tester CA 6117
• Vyhodnocovací a protokolovací software DataView
• Testovací adaptér pro AC nabíjecí stanice pro elektromobily CA 6652
• Zkoušečka napětí CA 762 IP2X
Je optimálním řešením pro elektrické bezpečnostní zkoušky nabíjecích stanic s proudovým chráničem typu a, B a EV 6 mA.
Tato sada umožňuje provádět zkoušky nabíjecích stanic v souladu s normou IEC 60364-7-722. Výsledky měření lze uložit do paměti pro snadné vytváření zpráv o testech ve vícestupňové struktuře s uvedením testovaných míst a nabíječek. Tester instalací vám pomůže při testování s integrovanou funkcí nápovědy v kontextu.
Pomocí zkušebního adaptéru můžete simulovat stav vozidla a bezpečnostní podmínky nabíjecích stanic: Rozpoznání nebezpečného napětí na dotykových částech (PE), simulaci stavů vozidla, simulaci maximálního přípustného nabíjecího proudu pro kabel, simulaci chybové simulace (zkratů CP-PE, zkratování diod, přerušení PE) a kontrolu řídicích signálů (CP) s volitelným ručním osciloskopem.

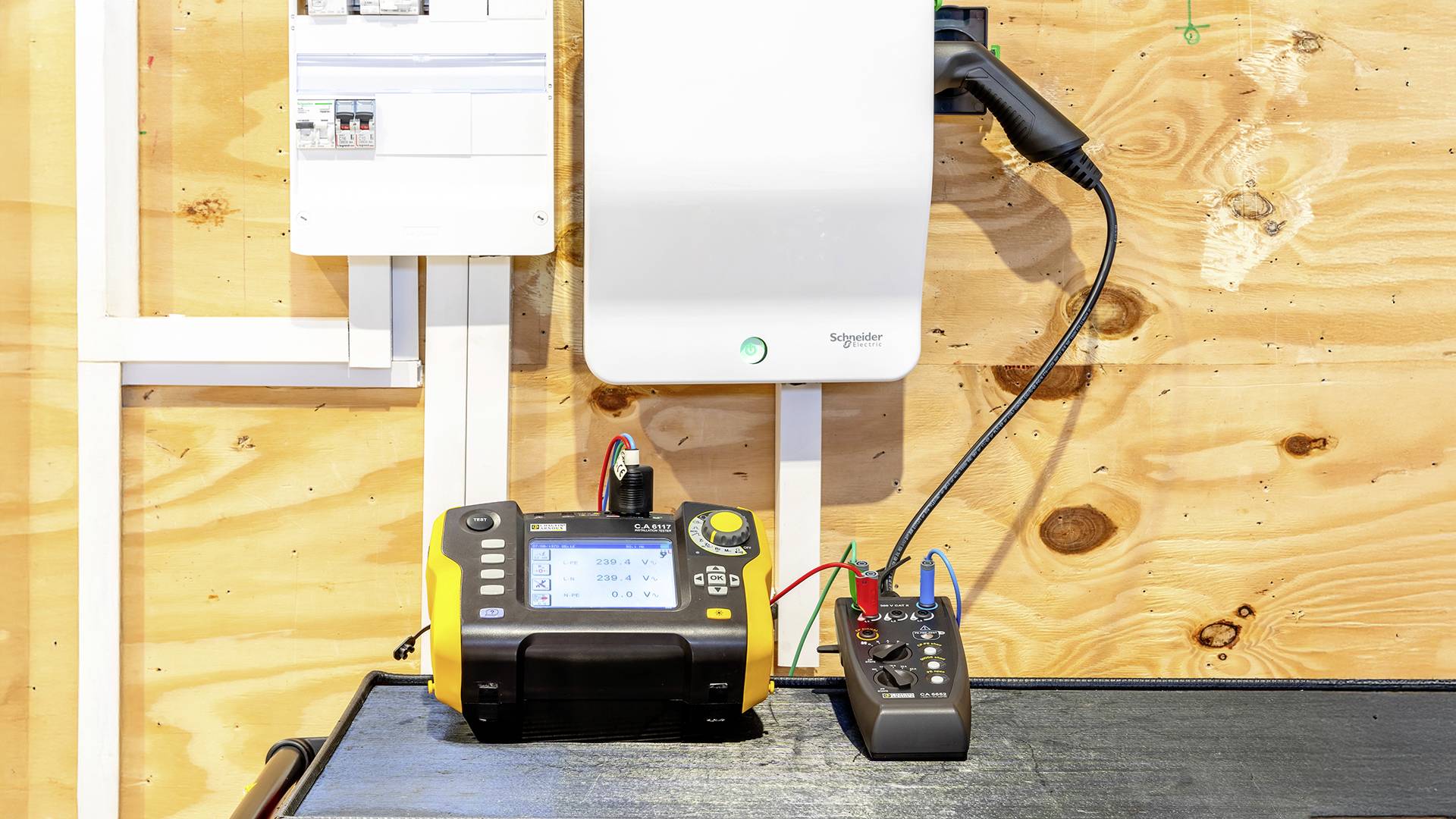

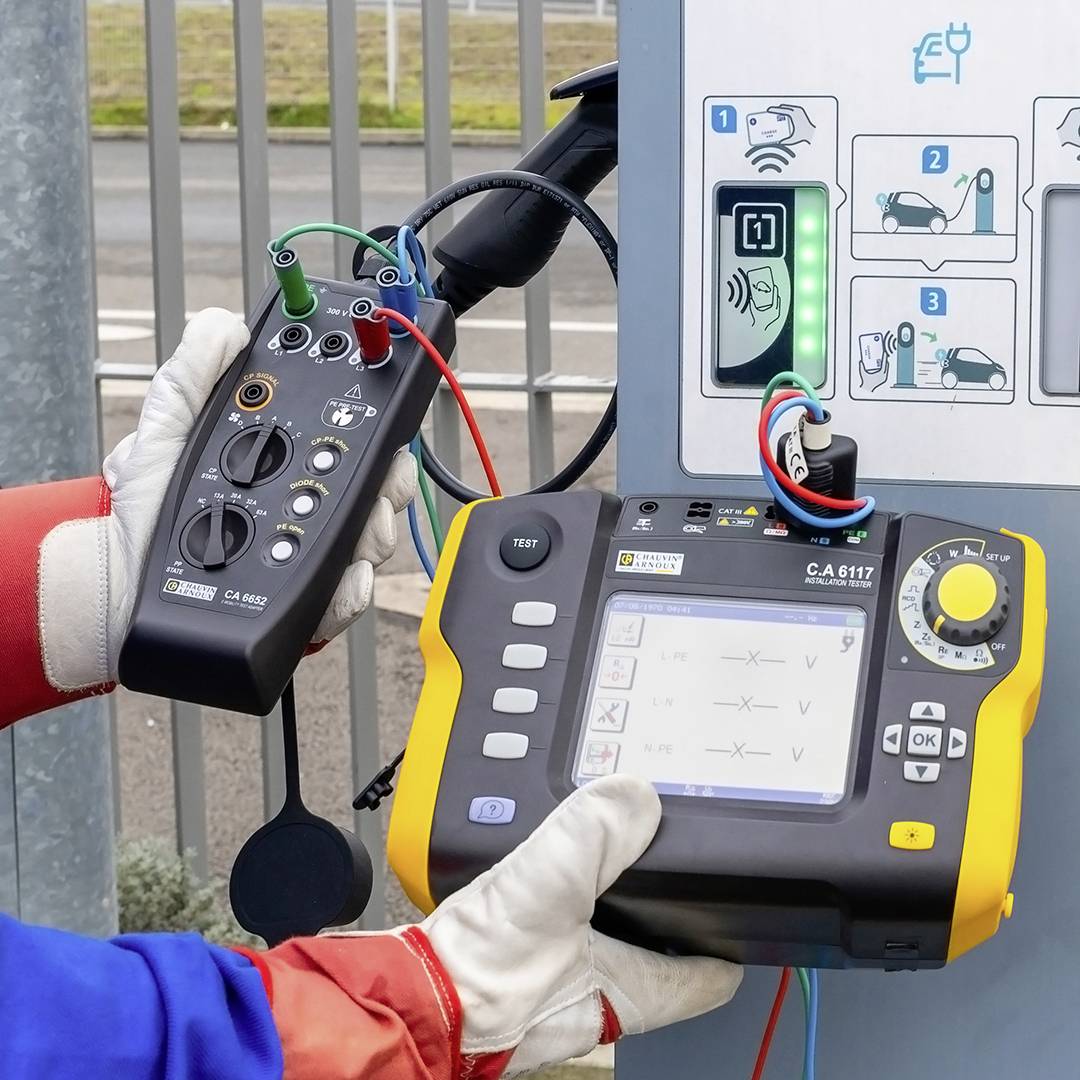

Kombinací testeru instalací a testovacího adaptéru pro AC nabíjecí stanice proveďte potřebné bezpečnostní zkoušky AC nabíjecích stanic: Zkouška průchodnosti a test izolace, testování elektrické bezpečnosti nabíjecí stanice v jednofázových nebo třífázových provozu, funkční zkouška proudového chrániče typu a / AC / B / B+ / EV 6 mA.
Kontrola se provádí vypracováním zprávy o ověření pomocí PC softwaru DataView.
Tento text byl přeložen strojově.
• Instalační tester CA 6117
• Vyhodnocovací a protokolovací software DataView
• Testovací adaptér pro AC nabíjecí stanice pro elektromobily CA 6652
• Zkoušečka napětí CA 762 IP2X
Je optimálním řešením pro elektrické bezpečnostní zkoušky nabíjecích stanic s proudovým chráničem typu a, B a EV 6 mA.
Tato sada umožňuje provádět zkoušky nabíjecích stanic v souladu s normou IEC 60364-7-722. Výsledky měření lze uložit do paměti pro snadné vytváření zpráv o testech ve vícestupňové struktuře s uvedením testovaných míst a nabíječek. Tester instalací vám pomůže při testování s integrovanou funkcí nápovědy v kontextu.
Pomocí zkušebního adaptéru můžete simulovat stav vozidla a bezpečnostní podmínky nabíjecích stanic: Rozpoznání nebezpečného napětí na dotykových částech (PE), simulaci stavů vozidla, simulaci maximálního přípustného nabíjecího proudu pro kabel, simulaci chybové simulace (zkratů CP-PE, zkratování diod, přerušení PE) a kontrolu řídicích signálů (CP) s volitelným ručním osciloskopem.
Kombinací testeru instalací a testovacího adaptéru pro AC nabíjecí stanice proveďte potřebné bezpečnostní zkoušky AC nabíjecích stanic: Zkouška průchodnosti a test izolace, testování elektrické bezpečnosti nabíjecí stanice v jednofázových nebo třífázových provozu, funkční zkouška proudového chrániče typu a / AC / B / B+ / EV 6 mA.
Kontrola se provádí vypracováním zprávy o ověření pomocí PC softwaru DataView.
Tento text byl přeložen strojově.
Obsah balení
- Testovací adaptér CA 6652 EVSE je součástí dodávky
- 1 CA 6117 instalační tester
- 1 CA 762 IP2X dvoupólová zkoušečka napětí
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
