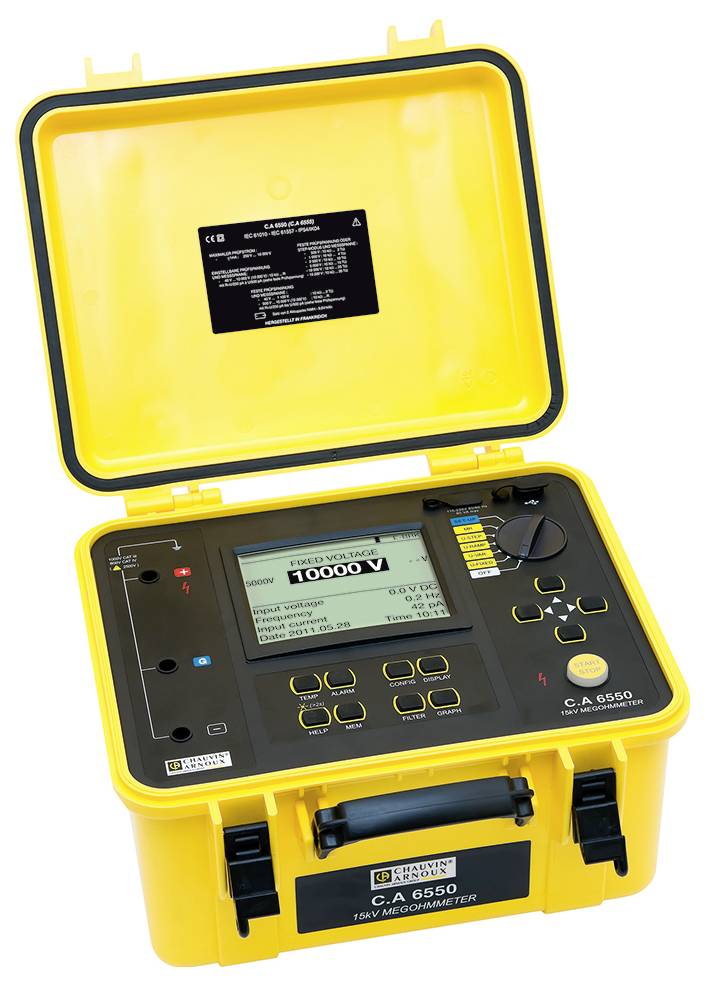

Chauvin Arnoux C.A 6550 tester izolací 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 25 TΩ
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (141 324,03 Kč / kus)
141 324,03 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Měřič izolačního odporu
- Izolační nůž se zkušebním napětím až 10 kV pro testování izolace až do 25 TΩ při optimální bezpečnosti a přesnostiS 5 pevnými a nastavitelným zkušebním napětím od 40 v do 10 kV a také stupňovými nebo rampovými napětímiRůzné zkušební metody pro posouzení izolace v důsledku nedestruktivních zkoušek a pro kontrolu stárnutí izolačních materiálůAutomatický výpočet parametrů kvality izolace (DAR, PI, DD)Rychlý přehled o kvalitě izolace: Grafické znázornění průběhu izolačního odporu a zkušebního napětíIntegrovaná paměť naměřených hodnot a USB rozhraní pro software DataView pro podrobné vyhodnocení a hlášení
Technické parametry
- Variabilní zkušební napětí:40 V - 10 000 V.Nastavitelné 3 hodnoty napětíKroky nastavení stupňů napětí:Variabilní: Napětí 40 - 10 kV, kroky: 40 v - 1 kV: 10 V.1 kV - 10 kV: 100 V.Náběhová napětí:3 předvoleb pro počáteční napětí, koncové napětí, doba trvání zkouškyRozsah nastavení pro náběhová napětí:40 - 1100 V / 500 - 10 000 VStupňovité napětí: Lze nastavit až 10 stupňů (hodnota napětí a doba trvání každého stupně)
- Kategorie produktu
tester izolací
- Zkušební napětí
500 V
1000 V
2500 V
5000 V
10000 V
- Měřicí funkce
izolační odpor
bez certifikátu
- Rozsah měření odporu
10 kΩ až 25 TΩ
- Rozhraní
USB
IP54
- Napájení
90-360 v/50 - 60 Hz
- Rozm.
(d x š x v) 33 x 17.4 x 40.6 cm
- Hmotnost
6 kg
- Displej
digitální (LCD)
- Izolační odpor (max.)
25 TΩ
- Rozsah měření napětí (max.)
2500 V/AC
4000 V/DC
- Kategorie měření
CAT IV 1000 V
- Šířka
17.4 cm
- V
40.6 cm
- Délka
33 cm
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2621436 Chauvin Arnoux C.A 6550 tester izolací 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 25 TΩ
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2621436 Chauvin Arnoux C.A 6550 tester izolací 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 25 TΩ
Popis
PopisIzolační nůž do 10.000 V.Tester izolace C.A 6550 je ve svém konstrukčním pouzdru ideální pro testování izolace přístrojů ve výrobě, při pravidelných testech nebo při opětovném uvedení zařízení do provozu.Přístroj je určen zejména pro dodavatele elektřiny, výrobce zařízení, montážní firmy, údržbářské firmy, výzkumná střediska a infrastrukturní podniky.C.A 6550 splňuje normu IEEE 43. To vyžaduje, aby byly provedeny testy izolace u soustrujících se strojů o napětí 5 až 10 kV, které jsou napájeny 12 kV a více.Technické údaje a funkce:Široký rozsah měření 10 kΩ až 25 TΩPřednastavené a nastavitelné zkušební napětí: 40 v až 10 kVMaximální nabíjecí proud 5 mAVelký, podsvícený LCD displej s digitálním displejem, sloupcovým grafem a křivkovým grafem R(t) + u(t), i(t), i(u)Automatický výpočet: DAR / PI / DD / DR (ppm/v)Několik zkušebních metod: Postupné rampové zkušební napětí, „Burning“ test, „Early Break“ test nebo test s „i-limit“Filtr pro stabilizaci výsledků měřeníPřepočet z R na referenční teplotuPaměť pro 80.000 naměřených hodnot a hodiny reálného časuOpticky izolovaný USB konektor pro přenos dat do počítače a protokolovací software DataView ®Napájení: NiMH akumulátor s externí nabíječkouSplňuje IEC 61557 -1KATEGORIE INSTALACE: IEC 61010 1000 V CAT IVRozměry: 406 x 330 x 174 mm; hmotnost: 6 kg
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Obsah balení
- Brašna
- 2 bezpečnostní vysokonapěťové kabely se zástrčkou HS a krokosvorkou HS (červená/modrá)
- 3)
- 1 chráněný vysokonapěťový kabel s HS konektorem se zadním kontaktem a HS krokosvorkou (černá
- 3)
- 1 chráněný vysokonapěťový kabel s HS konektorem a HS zástrčkou se zadním kontaktem (modrý
- 0,5 m)
- 1 síťový připojovací kabel 2 m.
- 1 optický USB kabel
- 1x USB flash disk s návodem k obsluze a softwarem DataView
