Chauvin Arnoux C.A 6113 instalační tester, Norma VDE 0100, 0105, 0413, P01145445, EN a DE menu
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
Instalační tester C.A 6113
- 17 v 1 v funkce
- CAT III 600 V
- Testování podle mezinárodní normy: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
- Vhodné pro všechny síťové systémy: TT a TN nebo IT
- Zkouška FI/RCD typ AC, A
- Integrovaná tabulka pojistka
- Li-Ion akumulátor
Technické parametry
- Zkouška průchodnosti / měření odporu: jmenovité / měření / rozlišení:> 200 mA / 39,99 Ω / 0,01 Ω / ± (1,5 % ze zobrazení + 2 digity)
- 12 mA / 39,99 Ω a 399,9 Ω / 0,01 a 0,1 Ω / ± (1,5 % + 5 číslic) displej s akustickým signálem
- Rozsah měření / rozlišení / přesnost: 4 kΩ / 1 Ω / ± (1,5 % ze zobrazení + 5 číslic)
- 40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5 % ze zobrazení + 2 digity)
- Měření izolačního odporu: jmenovité napětí Utest: 50 / 100 / 250 / 500 / 1000 V DC
- Rozsah měření / rozlišení / přesnost: 0,01 MΩ až 2 GΩ / 10 kΩ až 1 MΩ / ± (5 % zobrazení + 3 číslice)
- Zkratový proud: ≤ 3 mA

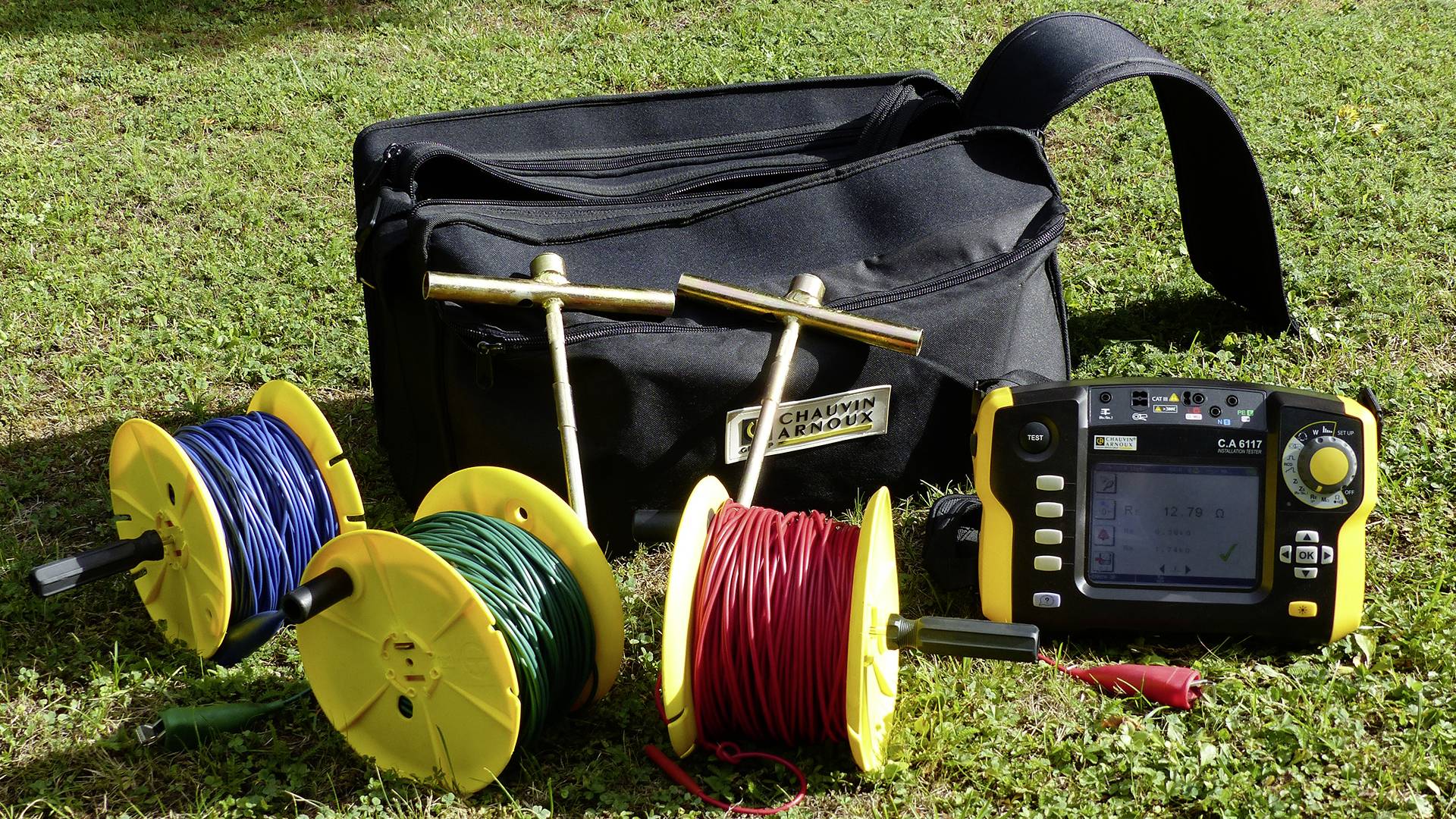

- Měření uzemnění: 3pólové měření uzemnění: 0,50 Ω až 40 Ω / 0,01 Ω / ± (2 % zobrazení + 10 číslic)
- 40 Ω až 15 kΩ / 0,1 Ω až 1 Ω / ± (2 % zobrazení + 2 digity)
- Rozsah měření / rozlišení / přesnost: 15 kΩ až 40 kΩ / 10 Ω / ± (10 % zobrazení + 2 digity)
- Další informace: odpor měření pomocným zemničem RH & RS (až 40 kΩ)
- Ufk: podle SEV 3569
- Selektivní testování uzemnění (1): 0,20 Ω až 39,99 Ω - 40 Ω až 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10 % zobrazení +10 číslic) Isel s kleštěmi měření impedance smyčky (Zs (L-PE) a Zi (L-N a L-L) - testování uzemnění pod napětím (1): měření uzemnění v provozu
- Provozní napětí zařízení / frekvence: 90 až 500 V/15,8 až 17,5 Hz - 45 až 65 Hz
- Vyšší zkušební proud FI/RCD chrániče (TRIP) Zs (L-PE) & Zi (L-N a L-L)
- Rozsah měření / rozlišení / přesnost: max. Zkušební proud 7,5 A
- (0,050) 0,100 Ω až 0,5 Ω / 0,001 Ω / ± (10 % indikace + 20 číslic) 0,5 Ω až 3,999 Ω / 0,001 Ω / ± (5 % zobrazení + 20 číslic)
- 3,999 až 39,99 Ω / 0,01 Ω / ± (5 % zobrazení + 2 digity)
- 39,99 Ω až 399,99 Ω / 0,1 Ω / ± (5 % zobrazení + 2 digity)
- Bez FI/RCD chrániče (NO TRIP) (jen Zs (L-PE): zkušební proud: volitelně 6 mA - 9 mA - 12 mA
- 0,20 Ω až 0,99 Ω / 0,01 Ω / ± (15 % zobrazení + 10 číslic)
- 1,00 až 1,99 Ω / 0,01 Ω / ± (15 % zobrazení + 3 číslice)
- 2,00 až 39,99 Ω / 0,01 Ω / ± (10 % indikace + 3 číslice)
- 40,00 Ω až 399,9 Ω / 0,1 Ω / ± (5 % zobrazení + 2 digity)
- 400 až 3 999 Ω / 1 Ω / ± (5 % zobrazení + 2 digity)
- Zkratový proud Ik výpočet (PFC (Zs) , I SC PSCC (Zi): nedostatečný proud a zkratový proud: 0,1 A až 20 kA
- Tabulka pojistka: ano
- Na výběr mezi metodou ΔU napětí % (Zi): -40 % až +40 %
- Další informace: měření rezistivních a indukčních podíl na impedancemi zs a Zi
- Další měření: proud pomocí proudové kleště C177 od/C177A: 5,0 mA až 199,9 A (C177A)
- Proud pomocí proudové kleště MN77: 0 až 550 V AC/DC / DC a 15,8 až 500 Hz
- Napětí: 0 až 550 V AC/DC / DC a 15,8 až 500 Hz
- Frekvence: 10 až 500 Hz
- Sled fází vnějšího vodiče 20 až 500 V AC.
- Kategorie produktu
instalační tester
bez certifikátu
- Kategorie měření
CAT III 600 V
CAT VI 300 V
- Rozhraní
žádné
- Rozm.
(š x v x h) 280 x 190 x 128 mm
- Hmotnost
2.2 kg
IP53
- Rozsah měření VDE
odpor ochranného vodiče
izolační odpor
náhradní výbojový proud
proud ochranného vodiče
dotykový proud
napětí
- Norma DIN
DIN IEC 60364
DIN EN 61557
- Displej
digitální (LCD)
- Šířka
280 mm
- V
190 mm
- Průběh zkoušky
manuální
- Napájení VDE
na baterie
- Paměť (VDE)
ne
- Typ
C.A 6113
- Norma VDE
0100
0105
0413
- Hloubka
128 mm
Ke stažení
List technických údajů
List technických údajů 1270997 Chauvin Arnoux C.A 6113 instalační tester, Norma VDE 0100, 0105, 0413, P01145445, EN a DE menu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1270997 Chauvin Arnoux C.A 6113 instalační tester, Norma VDE 0100, 0105, 0413, P01145445, EN a DE menu
Popis
Multifunkční tester instalací. Bezpečnost pro vaše elektroinstalace díky výkonným multifunkční zařízení
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Testování podle mezinárodní normy: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
- Spolehlivé a jednoduché připojení díky Kontext-Hilfe pro každou funkci, která obsahuje i schémata zapojení
- Vhodné pro všechny síťové systémy: TT a TN nebo IT
- Kontrola RCD / FI typu A unsd AC
- Integrovaný bezpečnostní tabulka pro rychlé čtení výsledků na přístroji
- Jeden Li-Ion akumulátoru zařízením stoupající Autonomie
- Měření: napětí, proud s kleštěmi, výkon, průběhů a harmonické kmitání
- Měření napětí pro správné dimenzování na Leiterquerschnitts
- Měření, rozlišení 1 mΩ
- 3 Speicher-Ebenemultifunkční instalační tester 600 V CAT III
- 17 funkcí v 1 zařízení.

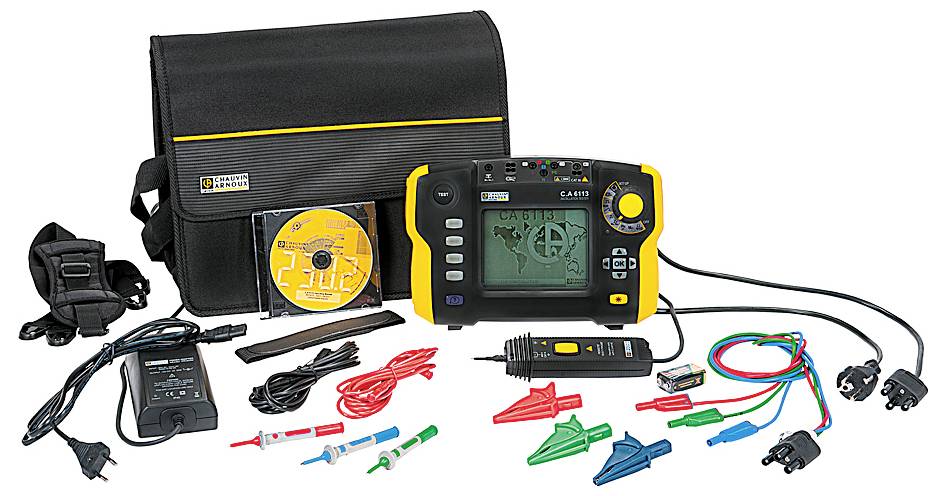

Obsah balení
- 1 testery instalací s přepravní brašnou
- 1 síťový adaptér / nabíječka typ 2
- Akumulátor NiMH35KW
- 1 3pólové měřicí kabel s 3 bezpečnostní měřící kabely (červený modrá a zelená)
- 3 zkušební hroty Ø 4 mm (červená, modrá a zelená)
- 3 krokosvorky (červená, modrá a zelená)
- 2 bezpečnostní měřicí vedení 3 m (zahnutý rovná červený a černý)
- 1 3pólové Euro síťové vedení
- 1 2pólové Euro síťové vedení
- 1 sonda pro dálkové ovládání
- 1 poutka
- 1 ochranná fólie proti poškrábání obrazovky (již umístěny)
- 1 ramenní popruh pro ruční provoz (4 bodů)
- 6 návod k obsluze na CD (1 pro jazyk)
- 1x bezpečnostní list (20 jazyků)
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
