Name: červená, žlutá 6pólová 185 mm² 160 A 690 V/AC Siemens 3LD23183VK13
Brand: Siemens
SKU: 1744137
Availability: BackOrder

Elektrický hlavní vypínač s červeno-žlutým otočným ovladačem a viditelnými přípojkami, vhodný pro odpojení elektrických obvodů.

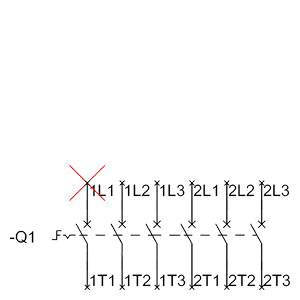

'Q1' spínací symbol znázorňuje elektrické propojení. Vedení jsou označena 'L1', 'L2', 'L3'. '1T1', '1T2', '1T3' na výstupech. Konektorová připojení ukazují propojení mezi vstupy a výstupy. 'X' označuje nepřipojené vedení.

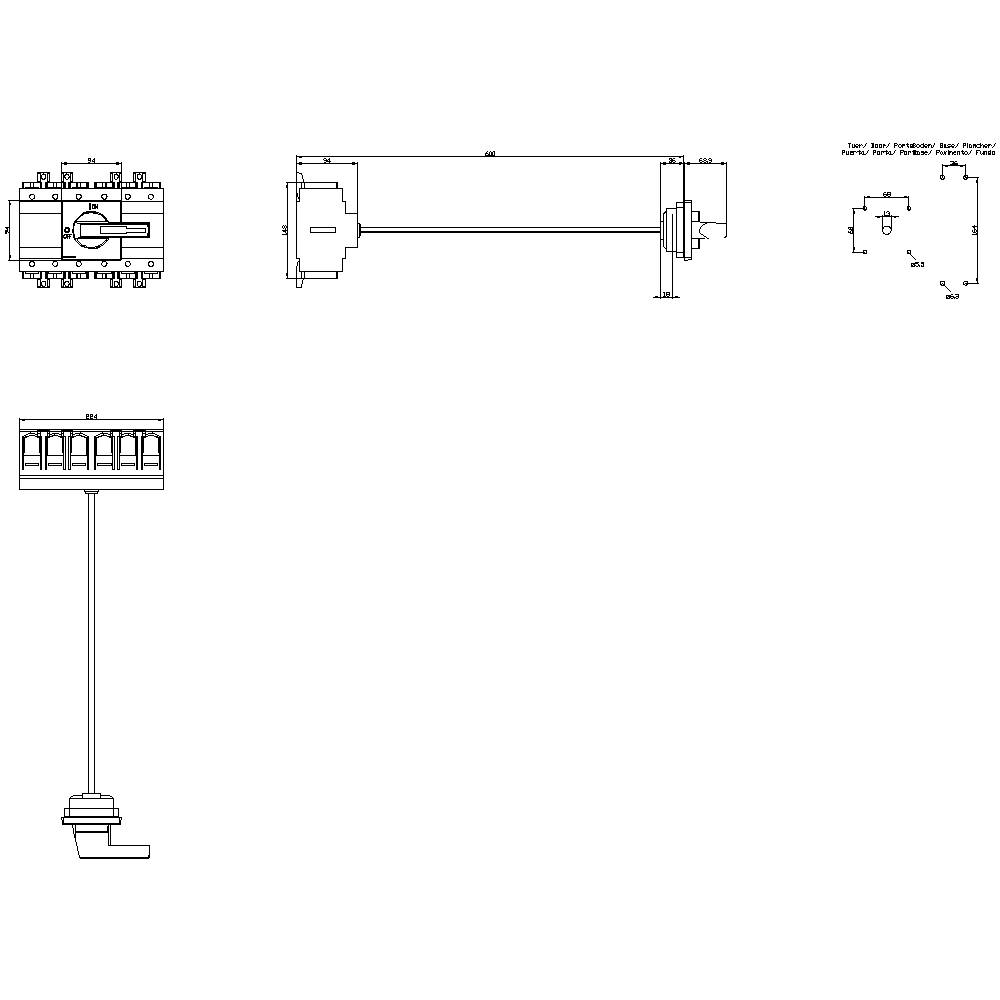

Technický výkres mechanického zařízení s různými pohledy a rozměry; zobrazuje konstrukční uspořádání a proporce.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

160 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (20 149,00 Kč / kus)

20 149,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 8 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Barva ovládací elements: červená
Velikost zátěže oddělovací spínače: 5
Ztrátový výkon: 216 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: červená
žlutá

Průřez: 185 mm²

Pólů: 6

Rozm.: (š x v x h) 224 x 168 x 106 mm

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Provedení: Nouzový vypínač

Šířka: 224 mm

V: 168 mm

Hloubka: 106 mm

: 50 kW

: 0

: 0

: 160 A

: 6

: IP65

: 0

: 1

: ANO

: NE

: Frame clamp

: ANO

: Wing knob

: ANO

: ANO

: ANO

: 75 kW

: 4 kA

: Red

: ANO

: ANO

: NE

: NE

: NE

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 160 A

: NE

: 132

: Other

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Kategorie produktu

Pólů

Průřez

2.515 mm² Siemens 3LD93402C

Objednací číslo:1704864

Doručení: St 11. 11.

Conrad Electronic

nulová svorka

2.515 mm²

Min.: 1

Násobky: 1

345,00 Kč^*

2pólový 16 A Siemens 3LD92065A

Objednací číslo:1742995

Doručení: Čt 19. 11.

Conrad Electronic

Spínací zařízení

Min.: 1

Násobky: 1

1 355,00 Kč^*

3pólový 16 mm² 16 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD30101TK05

Objednací číslo:1744386

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 145,00 Kč^*

3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Objednací číslo:1744384

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

855,00 Kč^*

3pólový 16 mm² 25 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD31101TK05

Objednací číslo:1703073

Doručení: Čt 19. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 435,00 Kč^*

3pólový 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Objednací číslo:1699137

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 145,00 Kč^*

3pólový 16 mm² 32 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Typ vodiče = L Siemens 3LD32101TK05

Objednací číslo:1741547

Doručení: Čt 19. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 435,00 Kč^*

3pólový 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Objednací číslo:1748476

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 035,00 Kč^*

3pólový 16 mm² 40 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD33101TK05

Objednací číslo:1741759

Doručení: Čt 19. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

2 235,00 Kč^*

3pólový 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Objednací číslo:1741757

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 755,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744137 červená, žlutá 6pólová 185 mm² 160 A 690 V/AC Siemens 3LD23183VK13

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744137 červená, žlutá 6pólová 185 mm² 160 A 690 V/AC Siemens 3LD23183VK13

Popis

SENTRON, jistič 3 LD, nouzový vypínač, 6-pólový, IU: 160 a, provozní výkon / při AC-23 a při 400 v: 75 kW, upevnění na podlahu dveřní spojkou, roubovým pohonem, červeným/žlutým, 4 otvory pro upevnění hlavního a NOT spínače SENTRON 3LD2 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v zařízeních pro zpracování a zpracování strojů a zařízení pro výrobu potravin a nápojů, v chemickém nebo potravinářském průmyslu.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.

Tento text byl přeložen strojově.
