červená, žlutá 4pólový 16 mm² 63 A 690 V/AC Typ vodiče = N Siemens 3LD34400TL13
Kategorie produktu
výkonový odpínač
Jmenovité napětí
690 V/AC
Pólů
4
Jmenovitý proud - filtr
63 A
Provozní napětí
690 V/AC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (2 339,00 Kč / kus)
2 339,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Stupeň krytí: IP65
- Izolační napětí: 690 V
- Provozní frekvence: 50/60 Hz
- Provozní teplota: -25 °C až +55 °C.
- Impulsní výdržné napětí: 6 kV
- Mechanická životnost: 100000
- Elektrická životnost: 6000
- Barva ovládací elements: červená
- Ztrátový výkon: 18 W
- Kategorie produktu
výkonový odpínač
- Provozní napětí
690 V/AC
- Jmenovité napětí
690 V/AC
- Barva
červená
žlutá
- Průřez
16 mm²
- Pólů
4

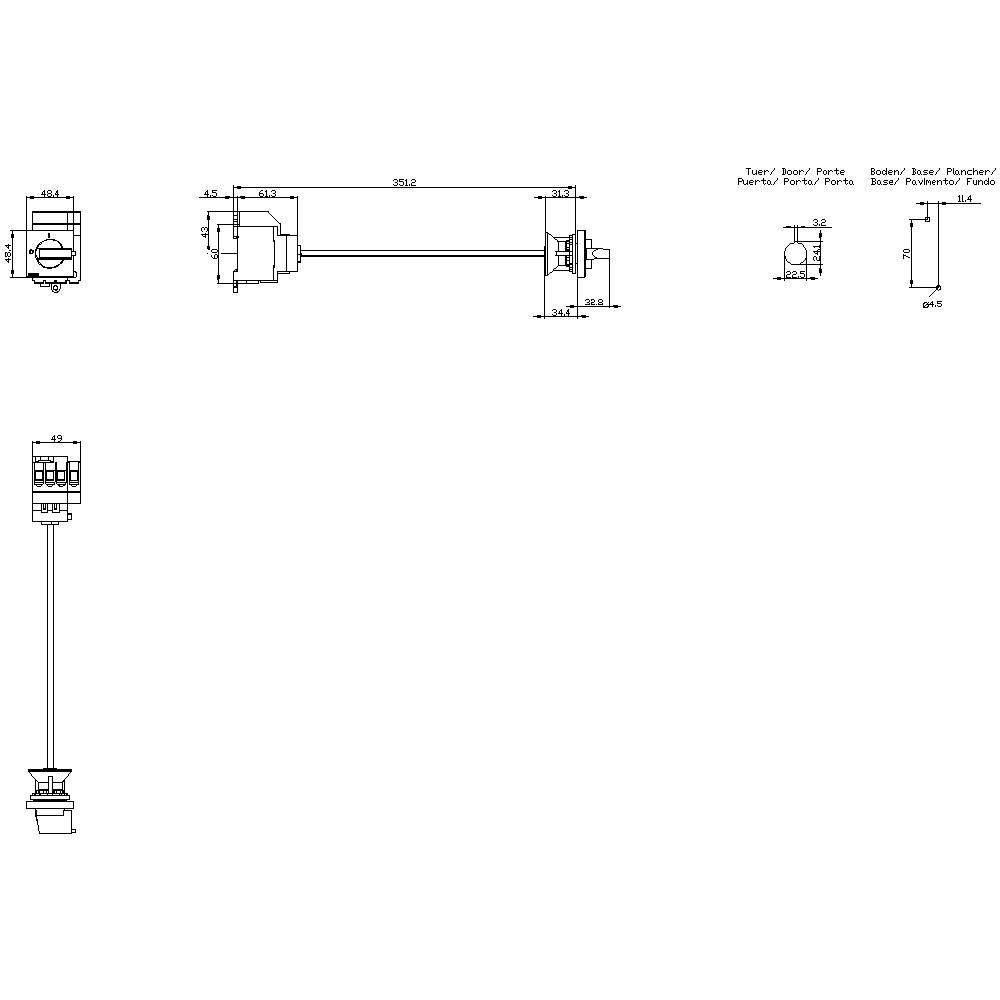

- Rozm.
(š x v x h) 49 x 60 x 380 mm
- Jmenovitý proud
63 A
- Jmenovitý proud - filtr
63 A
- Provedení
Nouzový vypínač
- Typ vodiče
N
- Šířka
49 mm
- V
60 mm
- Hloubka
380 mm
19 kW
0
0
63 A
4
IP65
0
1
ANO
NE
Frame clamp
ANO
Wing knob
ANO
ANO
ANO
22 kW
1 kA
Red
ANO
NE
ANO
ANO
ANO
690 V
NE
NE
Built-in device fixed built-in technique
63 A
NE
43
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1742967 červená, žlutá 4pólový 16 mm² 63 A 690 V/AC Typ vodiče = N Siemens 3LD34400TL13
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1742967 červená, žlutá 4pólový 16 mm² 63 A 690 V/AC Typ vodiče = N Siemens 3LD34400TL13
Popis
Odpínač 3LD3, IU 63 a hlavní spínač 3pólový 3 + N jmenovitý provozní výkon při AC-23 a při 400 v 22,0 kW upevnění základního spínače s tukovou technologií středovým děrováním 22,5 mm otočný pohon červená/žlutá 48x48 mm hlavní spínač a VYPÍNAČ NOT SENTRON 3LD3 pro bezpečné VYPNUTÍ zatížení v mnoha oblastech, např. pro rotační motory, klimatizace a větrací systémy, v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
