červená, žlutá 4pólový 16 mm² 32 A 690 V/AC Typ vodiče = N Siemens 3LD32300TL13

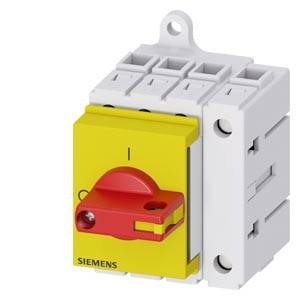

'Siemens spínače v žluté a červené barvě pro ovládání elektrických zařízení. Vhodné pro průmyslové aplikace.'

Ilustrační obrázek

Technický výkres spínače s rozměry: 35,5 mm šířka, 49 mm výška, 60 mm hloubka. Detaily umístění připojovacích bodů.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

32 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (946,28 Kč / kus)

946,28 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP40
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Barva ovládací elements: červená
Ztrátový výkon: 7.2 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: červená
žlutá

Průřez: 16 mm²

Pólů: 4

Rozm.: (š x v x h) 49 x 60 x 77 mm

Jmenovitý proud: 32 A

Jmenovitý proud - filtr: 32 A

Provedení: Nouzový vypínač

Typ vodiče: N

Šířka: 49 mm

V: 60 mm

Hloubka: 77 mm

: 10 kW

: 0

: 0

: 32 A

: 4

: IP40

: 0

: 1

: ANO

: NE

: Frame clamp

: ANO

: Wing knob

: ANO

: ANO

: ANO

: 12 kW

: 0.5 kA

: Red

: ANO

: NE

: NE

: ANO

: ANO

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 32 A

: NE

: 22

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1741552 červená, žlutá 4pólový 16 mm² 32 A 690 V/AC Typ vodiče = N Siemens 3LD32300TL13

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741552 červená, žlutá 4pólový 16 mm² 32 A 690 V/AC Typ vodiče = N Siemens 3LD32300TL13

Popis

Odpínač 3LD3, IU 32 a hlavní spínač 3pólový 3 + N jmenovitý provozní výkon při AC-23 a při 400 v / 11,5 kW, montáž rozdělovače. Základní spínač s pákovým pohonem červený/žlutý hlavní a NOT VYPÍNAČ SENTRON 3LD3 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
