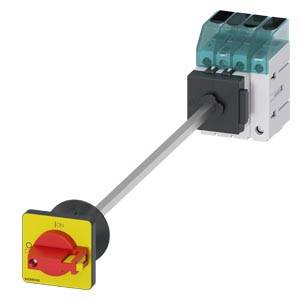

Ilustrační obrázek
červená, žlutá 4pólový 16 mm² 25 A 690 V/AC Typ vodiče = N Siemens 3LD31400TL13
Kategorie produktu
výkonový odpínač
Jmenovité napětí
690 V/AC
Pólů
4
Jmenovitý proud - filtr
25 A
Provozní napětí
690 V/AC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 169,00 Kč / kus)
1 169,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Stupeň krytí: IP65
- Izolační napětí: 690 V
- Provozní frekvence: 50/60 Hz
- Provozní teplota: -25 °C až +55 °C.
- Impulsní výdržné napětí: 6 kV
- Mechanická životnost: 100000
- Elektrická životnost: 6000
- Barva ovládací elements: červená
- Ztrátový výkon: 4.4 W
- Kategorie produktu
výkonový odpínač
- Provozní napětí
690 V/AC
- Jmenovité napětí
690 V/AC
- Barva
červená
žlutá
- Průřez
16 mm²
- Pólů
4

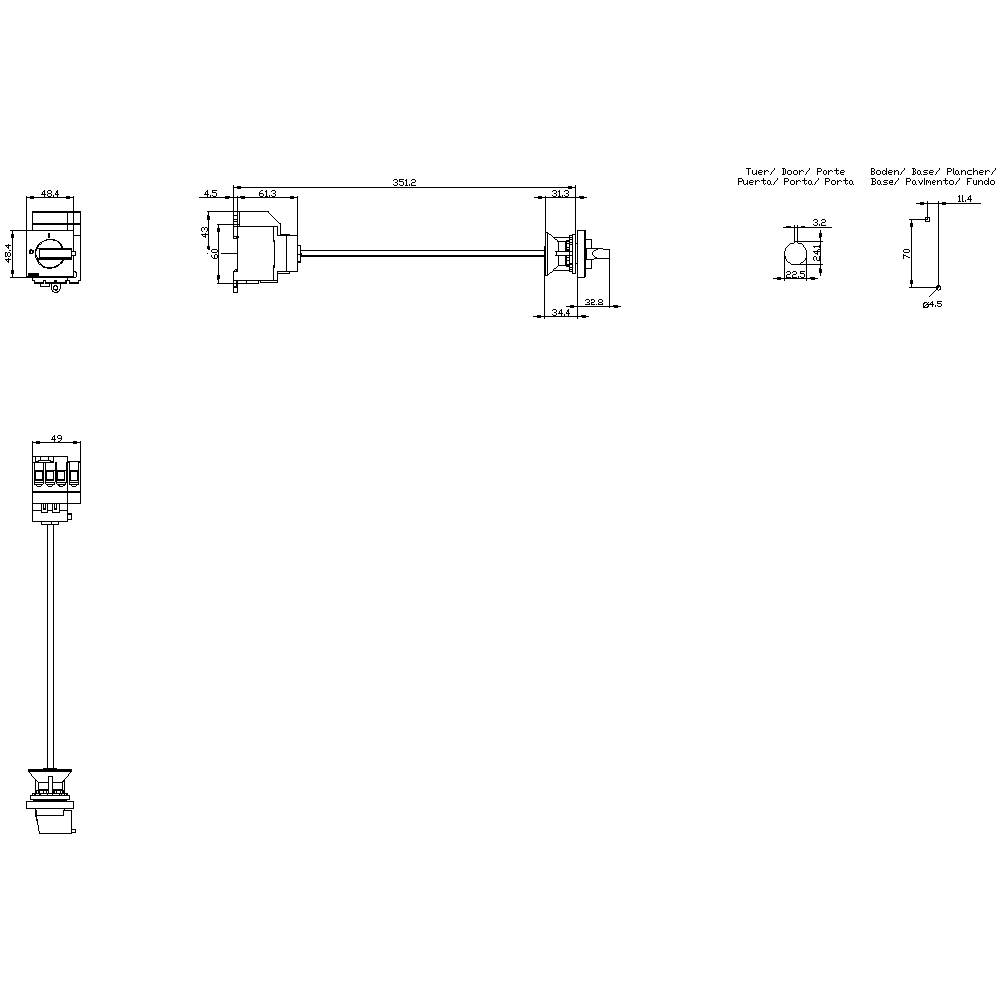

- Rozm.
(Ø x v) 22.5 mm x 60 mm
- Jmenovitý proud
25 A
- Jmenovitý proud - filtr
25 A
- Provedení
Nouzový vypínač
- Typ vodiče
N
- Šířka
49 mm
- V
60 mm
- Hloubka
380 mm
- (Ø)
22.5 mm
8 kW
0
0
25 A
4
IP65
0
1
ANO
NE
Frame clamp
ANO
Wing knob
ANO
ANO
ANO
10 kW
0.5 kA
Red
ANO
NE
ANO
ANO
ANO
690 V
NE
NE
Built-in device fixed built-in technique
25 A
NE
20
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1741526 červená, žlutá 4pólový 16 mm² 25 A 690 V/AC Typ vodiče = N Siemens 3LD31400TL13
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1741526 červená, žlutá 4pólový 16 mm² 25 A 690 V/AC Typ vodiče = N Siemens 3LD31400TL13
Popis
Odpínač 3LD3, IU 25 a hlavní spínač 3pólový 3 + N jmenovitý provozní výkon při AC-23 a při 400V 9,0 kW základní spínač s tukovou technologií středotloch22,5 mm otočný pohon červená/žlutá 48x48 mm hlavní a NOT-vypínač SENTRON 3LD3 pro bezpečné VYPNUTÍ zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních systémů. v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
