červená, žlutá 3pólový 16 mm² 63 A 690 V/AC Siemens 3LD34500TK13
Kategorie produktu
výkonový odpínač
Jmenovité napětí
690 V/AC
Pólů
3
Jmenovitý proud - filtr
63 A
Provozní napětí
690 V/AC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 595,00 Kč / kus)
1 595,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Stupeň krytí: IP65
- Izolační napětí: 690 V
- Provozní frekvence: 50/60 Hz
- Provozní teploty: -25 °C - +55 °C
- Odolnost proti napěťovým rázům: 6 kV
- Mechanická životnost: 100000 h
- Elektrická životnost: 6000 h
- Barva ovládacího prvku: červená
- Ztrátový výkon: 13,5 W
- Kategorie produktu
výkonový odpínač
- Provozní napětí
690 V/AC
- Jmenovité napětí
690 V/AC
- Barva
červená
žlutá
- Průřez
16 mm²
- Pólů
3

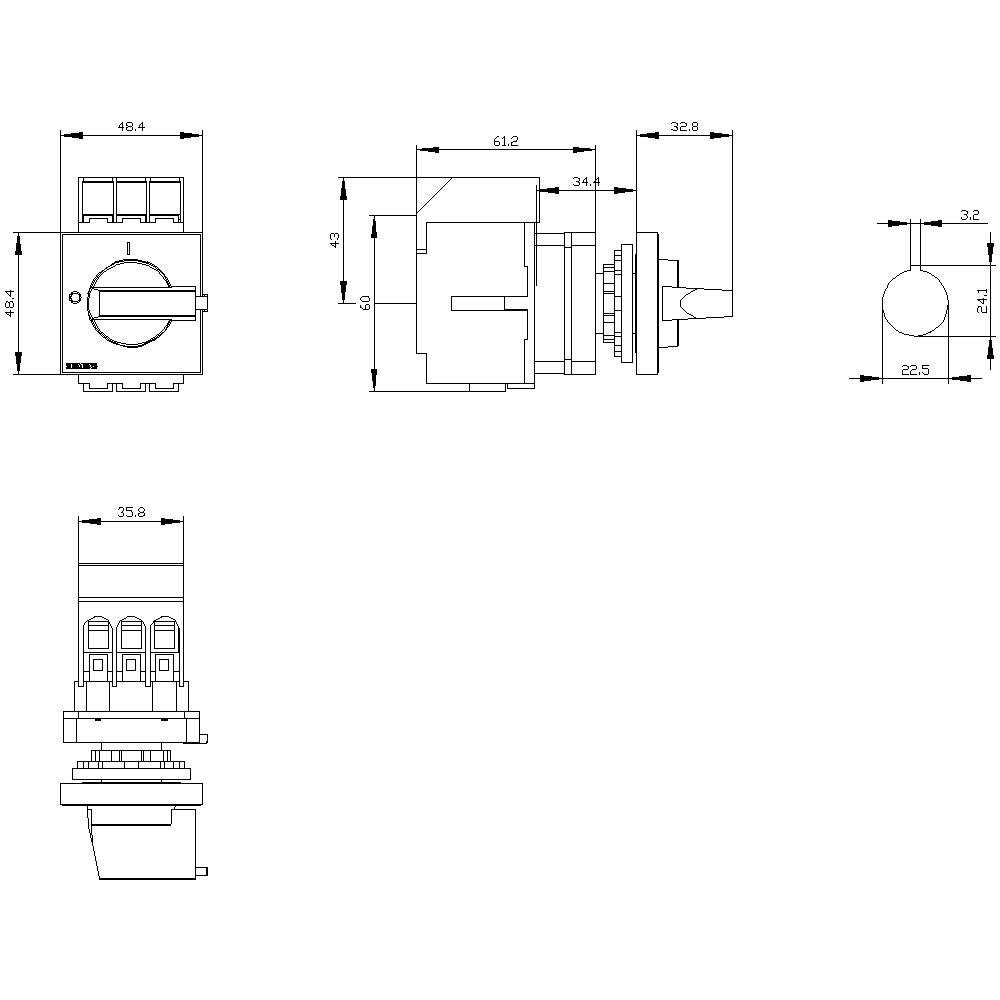

- Rozm.
(š x v x h) 36 x 60 x 114 mm
- Jmenovitý proud
63 A
- Jmenovitý proud - filtr
63 A
- Provedení
nouzové tlačítko
- Šířka
36 mm
- V
60 mm
- Hloubka
114 mm
19 kW
0
0
63 A
3
IP65
0
1
ANO
NE
Frame clamp
ANO
Wing knob
ANO
ANO
ANO
22 kW
1 kA
Red
NE
NE
ANO
NE
NE
690 V
NE
NE
Built-in device fixed built-in technique
63 A
NE
43
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1699509 červená, žlutá 3pólový 16 mm² 63 A 690 V/AC Siemens 3LD34500TK13
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1699509 červená, žlutá 3pólový 16 mm² 63 A 690 V/AC Siemens 3LD34500TK13
Popis
Odpínač 3LD3, Iu 63 A, hlavní vypínač 3pólový, jmenovitý provozní výkon při AC-23 A a při 400 V 22,0 kW, čelní upevnění, základní vypínač se středovým upevněním s montážním otvorem 22,5 mm, červený/žlutý, 48 x 48 mm. Hlavní a nouzový VYPÍNAČ SENTRON 3LD pro bezpečné odpojení zátěží v nejrůznějších prostředích, např. třífázových motorů, klimatizačních a ventilačních zařízení, v řídicích nebo rozvodných skříních zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, frézy nebo dřevoobráběcí stroje.
Modulární konstrukce, rychlá snadná montáž pomocných vypínačů, svorka N-PE nebo pól. Optimální odpojení od sítě od 16 A do 63 A díky odpojitelnosti rotačních pohonů. Mnohostranně použitelné díky mezinárodním uznávacím řízením. Jedna mechanická konstrukční velikost pro pět elektrických konstrukčních velikostí.
Hlavní a nouzové VYPÍNAČE 3LD se nabízejí v mnoha různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným ovladačem s přímým připojením nebo pro montáž do dveří. U 3LD2 se nabízejí také varianty pro stejnosměrné aplikace.
Hlavní a nouzové VYPÍNAČE 3LD - obecné zabezpečení pro uživatele a systémy.
Modulární konstrukce, rychlá snadná montáž pomocných vypínačů, svorka N-PE nebo pól. Optimální odpojení od sítě od 16 A do 63 A díky odpojitelnosti rotačních pohonů. Mnohostranně použitelné díky mezinárodním uznávacím řízením. Jedna mechanická konstrukční velikost pro pět elektrických konstrukčních velikostí.
Hlavní a nouzové VYPÍNAČE 3LD se nabízejí v mnoha různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným ovladačem s přímým připojením nebo pro montáž do dveří. U 3LD2 se nabízejí také varianty pro stejnosměrné aplikace.
Hlavní a nouzové VYPÍNAČE 3LD - obecné zabezpečení pro uživatele a systémy.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
