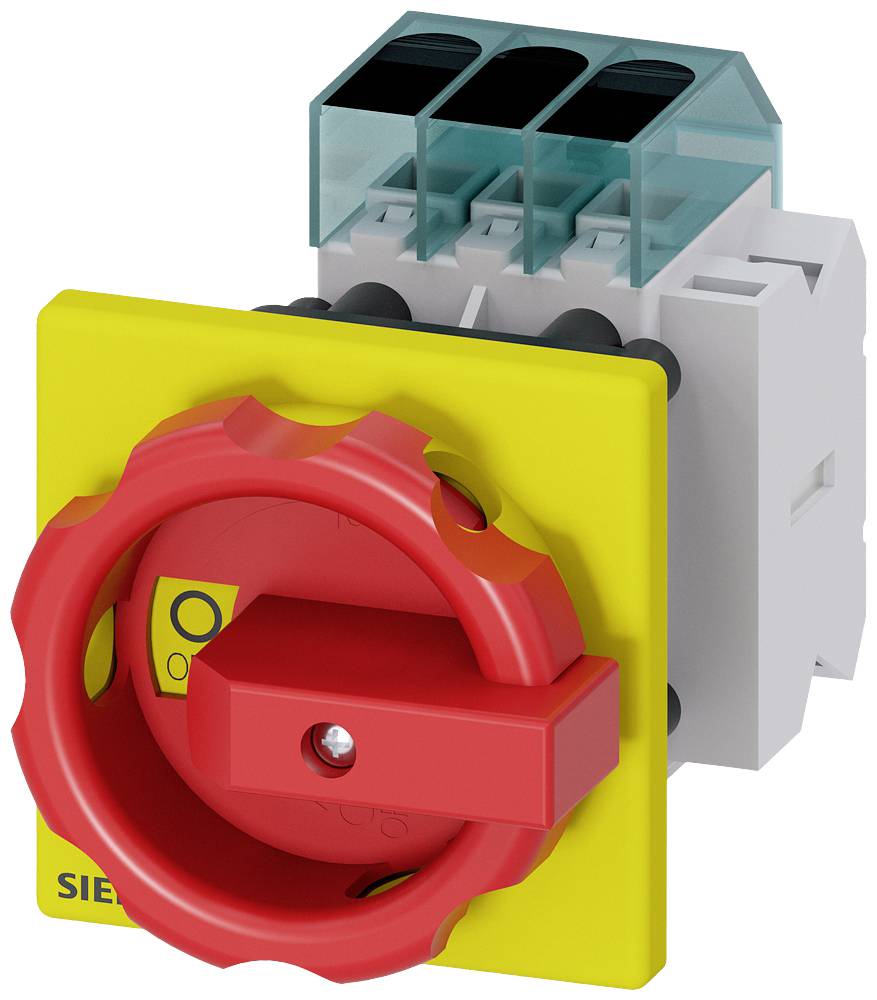

Ilustrační obrázek
červená, žlutá 3pólový 16 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD34541TK53
Kategorie produktu
výkonový odpínač
Jmenovité napětí
690 V/AC
Pólů
3
Jmenovitý proud - filtr
63 A
Typ kontaktu
1 spínací kontakt
1 rozpínací kontakt
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (2 075,00 Kč / kus)
2 075,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Stupeň krytí: IP65
- Izolační napětí: 690 V
- Provozní frekvence: 50/60 Hz
- Provozní teplota: -25 °C až +55 °C.
- Impulsní výdržné napětí: 6 kV
- Mechanická životnost: 100000
- Elektrická životnost: 6000
- Barva ovládací elements: červená
- Ztrátový výkon: 13.5 W
- Kategorie produktu
výkonový odpínač
- Typ kontaktu
1 spínací kontakt
1 rozpínací kontakt
- Provozní napětí
690 V/AC
- Jmenovité napětí
690 V/AC
- Barva
červená
žlutá
- Průřez
16 mm²
- Pólů
3

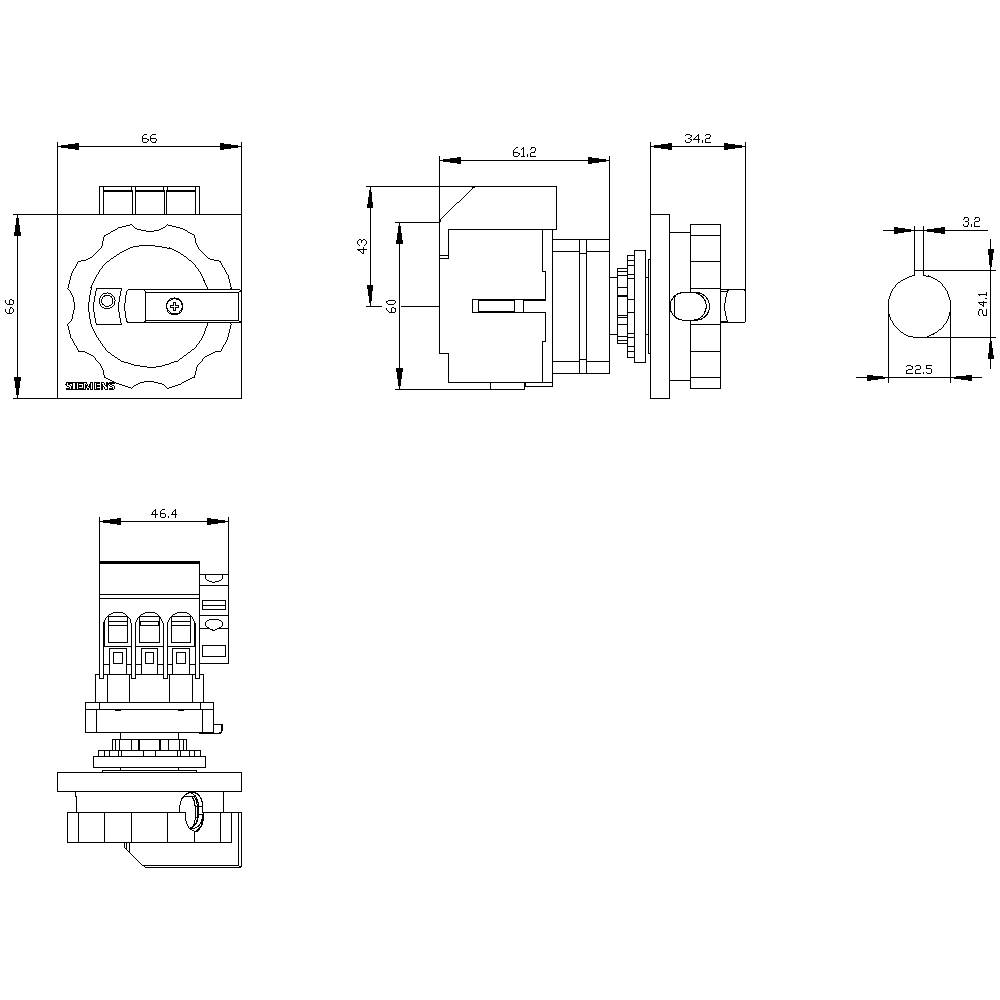

- Rozm.
(š x v x h) 47 x 60 x 114 mm
- Jmenovitý proud
63 A
- Jmenovitý proud - filtr
63 A
- Provedení
Nouzový vypínač
- Šířka
47 mm
- V
60 mm
- Hloubka
114 mm
19 kW
1
1
63 A
3
IP65
0
1
ANO
NE
Frame clamp
ANO
Short rotary handle
ANO
ANO
ANO
22 kW
1 kA
Red
NE
NE
ANO
NE
NE
690 V
NE
NE
Built-in device fixed built-in technique
63 A
NE
43
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1742984 červená, žlutá 3pólový 16 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD34541TK53
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1742984 červená, žlutá 3pólový 16 mm² 63 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD34541TK53
Popis
Odpínač 3LD3, IU 63 a hlavní spínač 3 4pólový, jmenovitý provozní výkon při AC-23 a při 400 v, 22,0 kW, upevnění základního spínače se středovým upevněním 22,5 mm, červený/žlutý 66x66 mm s pomocným spínačem 1OE+1S hlavní a NOT-VYPÍNAČ SENTRON 3LD3 pro bezpečné VYPNUTÍ zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních systémů. v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
