červená, žlutá 3pólový 16 mm² 25 A 690 V/AC Siemens 3LD21300TK13

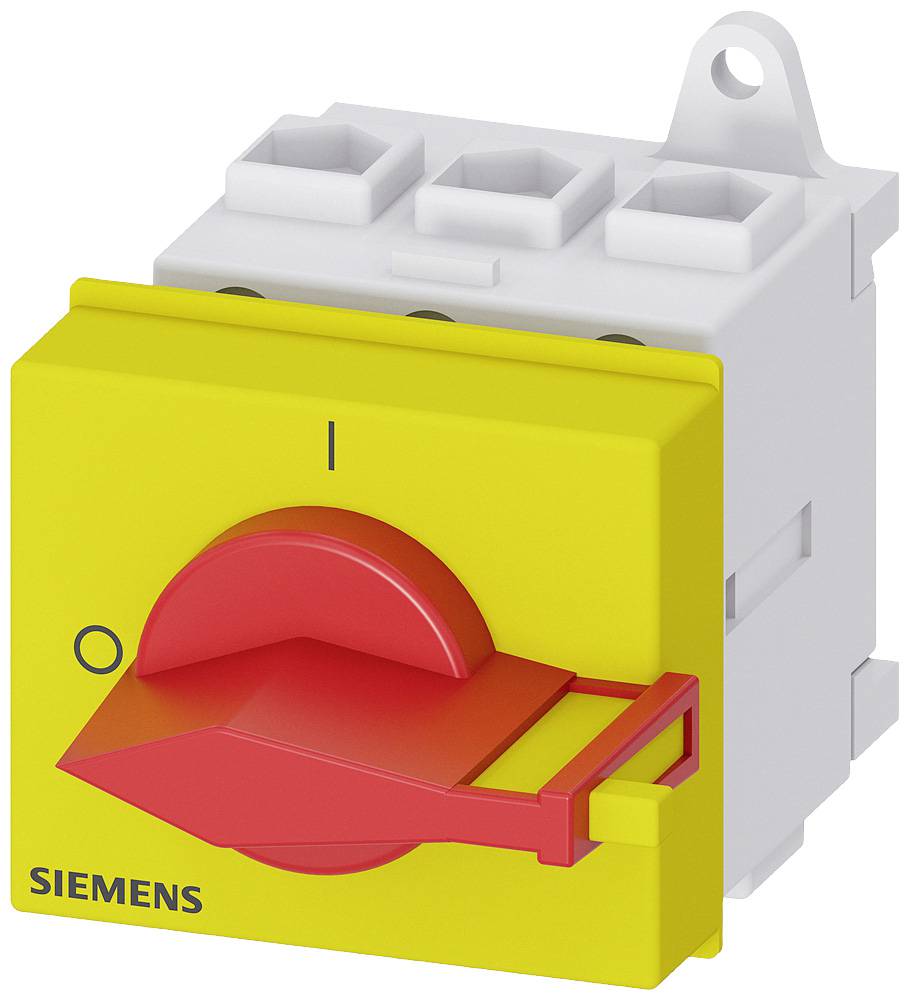

Žlutý hlavní spínač Siemens s červeným otočným ovládáním, vhodný pro průmyslové elektrické aplikace, zobrazuje polohy ZAPNUTO a VYPNUTO.

Ilustrační obrázek

Elektrické schéma zobrazuje spínače a kontakty. Červený 'X' označuje svorku L1 jako vadnou. Cesta vede od výchozího bodu Q1.

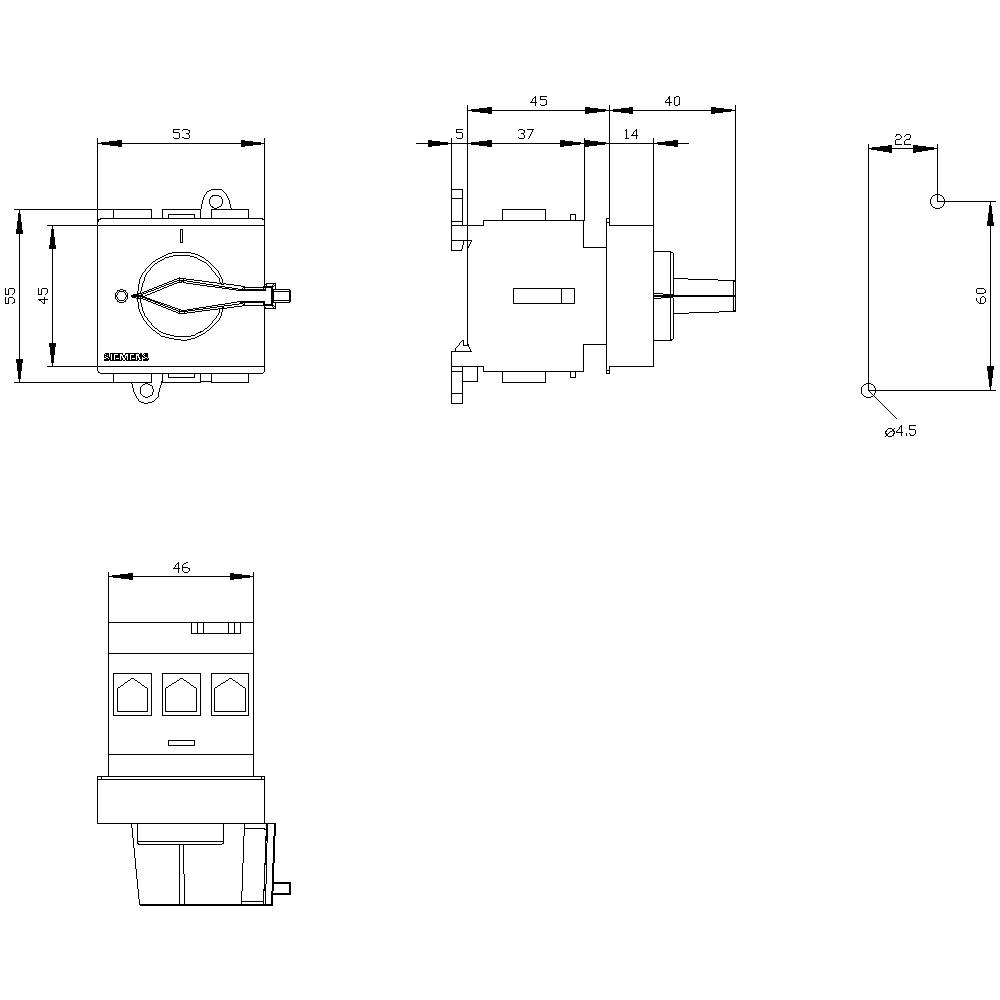

Technický výkres spínače s rozměry: 53x53 mm, výška 75 mm. Boční a čelní pohled. Obsahuje kótování v mm.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

25 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

Okamžité doručení: St 5. 8.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (985,00 Kč / kus)

985,00 Kč

Včetně DPH.

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP40
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Barva ovládací elements: červená
Velikost zátěže oddělovací spínače: 2
Ztrátový výkon: 3.3 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: červená
žlutá

Průřez: 16 mm²

Pólů: 3

Rozm.: (š x v x h) 53 x 55 x 91 mm

Jmenovitý proud: 25 A

Jmenovitý proud - filtr: 25 A

Provedení: Nouzový vypínač

Šířka: 53 mm

V: 55 mm

Hloubka: 91 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP40

: 0

: 1

: ANO

: NE

: Frame clamp

: ANO

: Wing knob

: ANO

: ANO

: ANO

: 10 kW

: 0.64 kA

: Red

: ANO

: NE

: NE

: ANO

: ANO

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 25 A

: NE

: 20

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1743115 červená, žlutá 3pólový 16 mm² 25 A 690 V/AC Siemens 3LD21300TK13

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743115 červená, žlutá 3pólový 16 mm² 25 A 690 V/AC Siemens 3LD21300TK13

Popis

SENTRON, jistič 3 LD, nouzový vypínač, 3-pólový, IU: 25 a, provozní výkon / při AC-23 a při 400 v: 9,5 kW, montáž rozdělovače, otočný pohon, červená/žlutá, ruční ovladač přímo na hlavním vypínači a NOT-OFF SENTRON 3LD2 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v zařízeních pro zpracování a zpracování strojů a zařízení pro výrobu potravin, v chemickém nebo potravinářském průmyslu.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
