Vybavení budov & Smart Living Elektroinstalace Rozvodné skříně Spínací a signalizační zařízení pro rozvaděče

červená 16 mm² 25 A Siemens 3LD31540TK53

EAN:
Označení výrobce:
Objednací číslo:

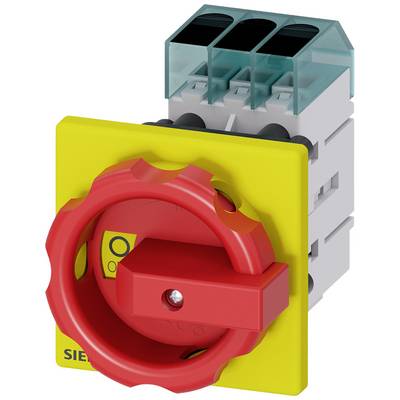

Žluto-červený hlavní spínač s otočnou rukojetí, vhodný pro průmyslové aplikace.
Ilustrační obrázek
Žluto-červený hlavní spínač s otočnou rukojetí, vhodný pro průmyslové aplikace.
Technický výkres spínače s různými pohledy a rozměry. Nahoře: Čelní a boční pohled. Dole: Pohled shora.
1/2
Ilustrační obrázek
Kategorie produktu
výkonový odpínač
Pólů
3
Jmenovitý proud - filtr
25 A
Provozní napětí
690 V/AC
Barva
červená
Datasheety: (PDF)
Deutsch (Deutschland)
Siemens


3 Ks
Prodej a doprava:

Počet

Celková cena (544,63 Kč / kus)
Kč
Už jen 3 Ks skladem!
Nahlásit právní incident
  • Technické parametry
  • Varianty
  • Ke stažení
  • Popis
  • Související
  • Doplňky

Technické parametry

  • Počet spínačů: 1
  • Provedení zobrazení / pro indikaci polohy spínače Ruční provoz: 1 ON - 0 OFF
  • Provedení ovladače: Krátká otočná rukojeť
  • Provedení elektrického připojení / pro hlavní proudový obvod: Rámová svorka
  • Provedení elektrického konektoru / pro pomocné kontakty: Rámové svorky
  • Provedení rukojeti: Otočný pohon, červená/žlutá
  • Konstrukce zařízení: Pevná montáž
  • Způsob upevnění: Vestavný přístroj pro montáž do pevné instalace
  • Způsob uchycení / čelní montáž se středovým upevněním: Ano
  • Konstrukce spínače: Přední montáž
  • Provozní frekvence 50 - 60 Hz
  • Vhodné pro použití / hlavní spínač: Ano
  • Vhodné pro použití / odpínač: Ano
  • Vhodné pro použití / vypínač NOT: Ano
  • Vhodné pro použití / bezpečnostní spínač: Ano
  • Vhodné pro použití / údržbové/opravářské spínače: Ano
  • Elektrická životnost (spínacích cyklů) / při AC-23 a / při 690 v: 6000
  • Mechanická životnost (8 spínacích cyklů) / typicky: 100000
  • Izolační napětí: 690 V
  • Čistá hmotnost: 200 g
  • Vybavení / zámek: Ano
  • Rozšíření výrobku / pomocný spínač: Ano
  • Ochrana IP/zepředu: IP65
  • Okolní teplota během provozu: -25 °C až +55 °C.
  • Ztrátový výkon maximálně 3,3 W.
  • Stupeň znečištění: 3
  • Počet třmenových zámků / maximálně: 3
  • Provozní výkon / při AC-23 a / při 400 v: 9,5 kW
  • Provozní výkon / při AC-3 / při 690 v: 7,5 kW
  • Tloušťka oblouku / obloukový zámek / maximálně 8 mm
  • Trvalý proud / předřazená pojistka / dle UL: 50 A.
  • Trvalý proud / pomocný kontakt: 10 A.
  • Funkce výrobku / možnost zablokování v poloze VYPNUTO: Ano
  • Spínací frekvence / maximálně [1/h]: 50
  • Ztrátový výkon na každém vodiče / typický: 1,1 W.
Kategorie produktu

výkonový odpínač

Provozní napětí

690 V/AC

Barva

červená

Průřez

16 mm²

Pólů

3

Rozm.

(š x v x h) 36 x 60 x 114 mm

Jmenovitý proud

25 A

Jmenovitý proud - filtr

25 A

Provedení

Nouzový vypínač

Šířka

36 mm

V

60 mm

Hloubka

114 mm

8 kW

0

0

25 A

3

IP65

0

1

ANO

NE

Frame clamp

ANO

Short rotary handle

ANO

ANO

ANO

10 kW

0.5 kA

Red

NE

NE

ANO

NE

NE

690 V

NE

NE

Built-in device fixed built-in technique

25 A

NE

20

Other

UKCA

Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr
Pólů
Typ kontaktu

100 A 4 přepínací kontakty Siemens 3KD30302ME100
100 A 4 přepínací kontakty Siemens 3KD30302ME100

2263571


100 A
3
4 přepínací kontakty
100 A 4 přepínací kontakty Siemens 3KD30302ME200
100 A 4 přepínací kontakty Siemens 3KD30302ME200

2263572


100 A
3
4 přepínací kontakty
100 A 3 přepínací kontakty Siemens 3KD30342ME100
100 A 3 přepínací kontakty Siemens 3KD30342ME100

2263574


100 A
3
3 přepínací kontakty
100 A 3 přepínací kontakty Siemens 3KD30342ME400
100 A 3 přepínací kontakty Siemens 3KD30342ME400

2263575


100 A
3
3 přepínací kontakty
100 A 4 přepínací kontakty Siemens 3KD30402ME100
100 A 4 přepínací kontakty Siemens 3KD30402ME100

2263576


100 A
4
4 přepínací kontakty
100 A 4 přepínací kontakty Siemens 3KD30402ME200
100 A 4 přepínací kontakty Siemens 3KD30402ME200

2263577


100 A
4
4 přepínací kontakty
100 A 3 přepínací kontakty Siemens 3KD30442ME100
100 A 3 přepínací kontakty Siemens 3KD30442ME100

2263579


100 A
4
3 přepínací kontakty
100 A 3 přepínací kontakty Siemens 3KD30442ME400
100 A 3 přepínací kontakty Siemens 3KD30442ME400

2263580


100 A
4
3 přepínací kontakty
1000 A 8 spínacích kontaktů, 8 rozpínacích kontaktů Siemens 3KD50300QE100
1000 A 8 spínacích kontaktů, 8 rozpínacích kontaktů Siemens 3KD50300QE100

2263601


1000 A
3
8 spínacích kontaktů8 rozpínacích kontaktů
1000 A 8 spínacích kontaktů, 8 rozpínacích kontaktů Siemens 3KD50300QE200
1000 A 8 spínacích kontaktů, 8 rozpínacích kontaktů Siemens 3KD50300QE200

2263602


1000 A
3
8 spínacích kontaktů8 rozpínacích kontaktů

Ke stažení

List technických údajů

Deutsch (Deutschland)

List technických údajů 2263624 červená 16 mm² 25 A Siemens 3LD31540TK53

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263624 červená 16 mm² 25 A Siemens 3LD31540TK53

Popis

Odpínač 3LD3, IU 25 a hlavní spínač 3pólový, jmenovitý provozní výkon při AC-23 a při 3 v 9,0 kW, čelní upevnění základního spínače se středovým upevněním 22,5 mm, červený/žlutý 66x66 mm hlavní spínač a VYPÍNAČ NOT SENTRON 3LD3 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.

Tento text byl přeložen strojově.

Doplňující informace

  • Upozornění
    V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Odpovídající položky pro tento produkt naleznete zde

JističeMini kapesní svítilny, PenlightsRozváděče, rozvodnice a skříně

Popis

Odpínač 3LD3, IU 25 a hlavní spínač 3pólový, jmenovitý provozní výkon při AC-23 a při 3 v 9,0 kW, čelní upevnění základního spínače se středovým upevněním 22,5 mm, červený/žlutý 66x66 mm hlavní spínač a VYPÍNAČ NOT SENTRON 3LD3 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.

Tento text byl přeložen strojově.

Doplňující informace

  • Upozornění
    V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
