černá 6 mm² 16 A Siemens 3LD20500TK11
Kategorie produktu
výkonový odpínač
Pólů
3
Jmenovitý proud - filtr
16 A
Provozní napětí
690 V/AC
Barva
černá
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (769,00 Kč / kus)
769,00 Kč
Včetně DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Počet spínačů: 1
- Provedení zobrazení / pro indikaci polohy spínače Ruční provoz: 1 ON - 0 OFF
- Provedení ovladače: Páčka
- Provedení elektrického připojení / pro hlavní proudový obvod: Rámová svorka
- Provedení elektrického konektoru / pro pomocné kontakty: Připojovací svorky
- Provedení rukojeti: Otočný pohon, černá
- Konstrukce zařízení: Pevná montáž
- Způsob upevnění: Vestavný přístroj pro montáž do pevné instalace
- Způsob uchycení / čelní montáž se středovým upevněním: Ano
- Konstrukce spínače: Přední montáž
- Provozní frekvence 50 - 60 Hz
- Vhodné pro použití / hlavní spínač: Ano
- Vhodné pro použití / odpínač: Ano
- Vhodné pro použití / bezpečnostní spínač: Ano
- Vhodné pro použití / údržbové/opravářské spínače: Ano
- Elektrická životnost (spínacích cyklů) / při AC-23 a / při 690 v: 6000
- Mechanická životnost (8 spínacích cyklů) / typicky: 100000
- Izolační napětí: 690 V
- Čistá hmotnost: 192 g
- Vybavení / zámek: Ano
- Rozšíření výrobku / pomocný spínač: Ano
- Ochrana IP/zepředu: IP65
- Okolní teplota během provozu: -25 °C až +55 °C.
- Ztrátový výkon maximálně 1,5 W.
- Stupeň znečištění: 3
- Počet žehlicích zámků / maximálně: 2
- Provozní výkon / při AC-23 a / při 400 v: 7,5 kW
- Provozní výkon / při AC-3 / při 690 v: 5,5 kW
- Tloušťka oblouku / obloukový zámek / maximálně 6 mm
- Trvalý proud / předřazená pojistka / dle UL: 50 A.
- Trvalý proud / pomocný kontakt: 10 A.
- Funkce výrobku / možnost zablokování v poloze VYPNUTO: Ano
- Spínací frekvence / maximálně [1/h]: 50
- Ztrátový výkon na každém vodiče / typický: 0,5 W.
- Kategorie produktu
výkonový odpínač
- Provozní napětí
690 V/AC
- Barva
černá
- Průřez
6 mm²
- Pólů
3

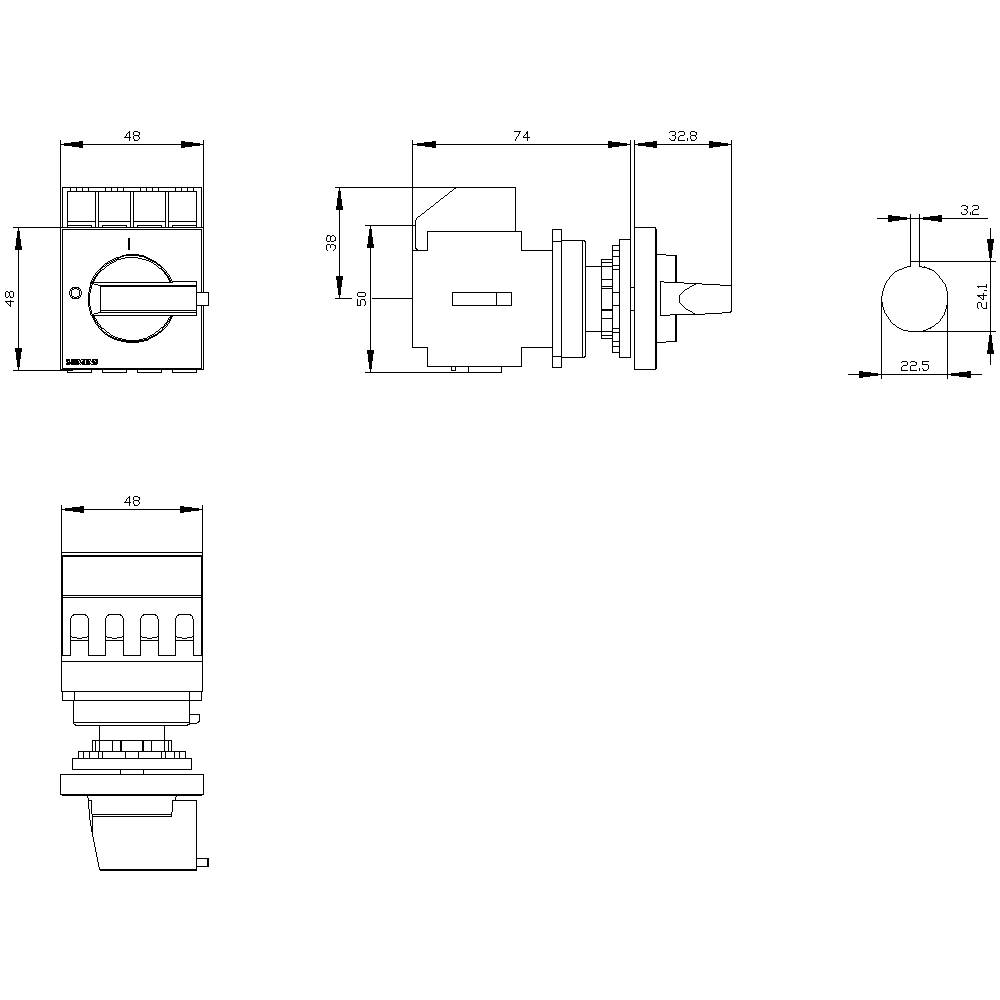

- Rozm.
(š x v x h) 49 x 66 x 113.5 mm
- Jmenovitý proud
16 A
- Jmenovitý proud - filtr
16 A
- Provedení
Hlavní vypínač
- Šířka
49 mm
- V
66 mm
- Hloubka
113.5 mm
6 kW
0
0
16 A
3
IP65
0
1
ANO
NE
Frame clamp
NE
Wing knob
ANO
ANO
ANO
8 kW
0.34 kA
Black
NE
NE
ANO
NE
NE
690 V
NE
NE
Built-in device fixed built-in technique
16 A
NE
16
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2263621 černá 6 mm² 16 A Siemens 3LD20500TK11
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2263621 černá 6 mm² 16 A Siemens 3LD20500TK11
Popis
SENTRON, jistič 3 LD, hlavní spínač, 3-pólový, IU: 16 a, provozní výkon / při AC-23 a při 400 v: 7,5 kW, přední upevnění, roubový pohon, černá, centrální upevnění 22,5 mm ručních mechanizovaných a NOT vypínačů SENTRON 3LD2 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v zařízeních pro zpracování a zpracování strojů a zařízení na výrobu potravin, v chemickém nebo potravinářském průmyslu.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
