černá 4pólový 6 mm² 16 A 690 V/AC Siemens 3LD20641TC51

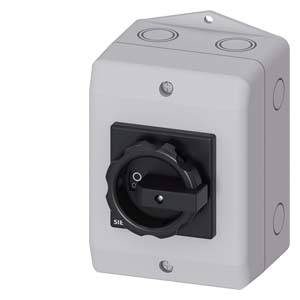

Šedý, obdélníkový bezpečnostní spínač s černým otočným knoflíkem, namontovaný v pouzdře z nerezové oceli pro průmyslové použití.

Ilustrační obrázek

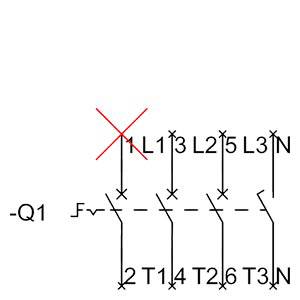

'Schéma zapojení: Tři hlavní vodiče L1, L2, L3 jsou přerušeny, což je znázorněno červeným křížem na L1. Uzel Q1 je zobrazen.'

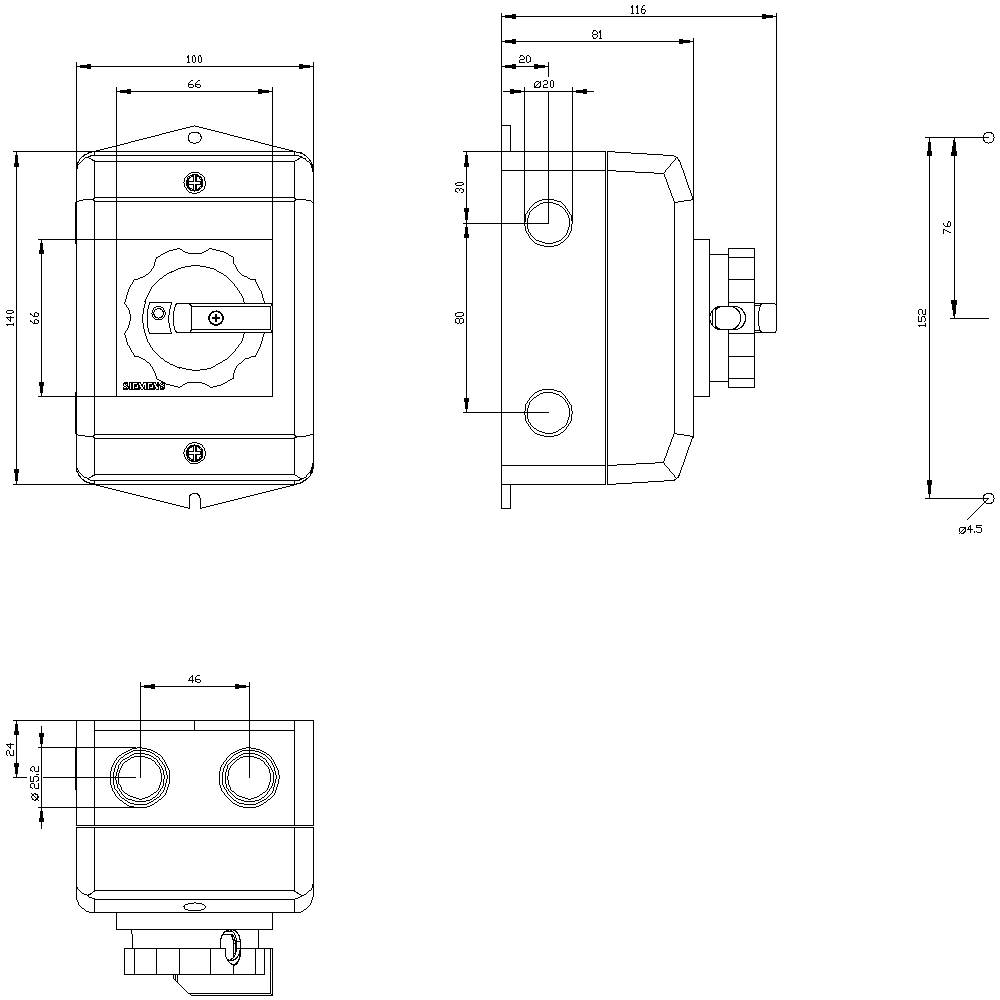

Technický výkres elektrického spínače s rozměry v milimetrech, zobrazující přední, boční a horní pohled na zařízení.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

16 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

Okamžité doručení: St 5. 8.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 019,00 Kč / kus)

2 019,00 Kč

Včetně DPH.

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Barva ovládací elements: černá
Velikost zátěže oddělovací spínače: 1
Ztrátový výkon: 2 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: černá

Průřez: 6 mm²

Pólů: 4

Rozm.: (š x v x h) 100 x 152 x 117 mm

Jmenovitý proud: 16 A

Jmenovitý proud - filtr: 16 A

Provedení: Hlavní vypínač

Šířka: 100 mm

V: 152 mm

Hloubka: 117 mm

: 6 kW

: 0

: 0

: 16 A

: 4

: IP65

: 0

: 1

: ANO

: NE

: Frame clamp

: NE

: Short rotary handle

: ANO

: ANO

: ANO

: 8 kW

: 0.34 kA

: Black

: NE

: NE

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 16 A

: NE

: 16

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742949 černá 4pólový 6 mm² 16 A 690 V/AC Siemens 3LD20641TC51

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742949 černá 4pólový 6 mm² 16 A 690 V/AC Siemens 3LD20641TC51

Popis

SENTRON, jistič 3 LD, hlavní spínač, 4-pólový, 16 a, provozní výkon při AC 23 a při 400 v: 7,5 kW, izolace izolačních materiálů pro metrické šroubování, otočný pohon, černý hlavní spínač a nouzový VYPÍNAČ SENTRON 3LD2 pro bezpečné VYPNUTÍ zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v systémech zpracování a zpracování strojů a zařízení na výrobu potravin a nápojů, v chemickém nebo potravinářském průmyslu.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.

Tento text byl přeložen strojově.
