Name: černá 4pólový 16 mm² 63 A 690 V/AC Typ vodiče = N Siemens 3LD34500TL11
Brand: Siemens
SKU: 1699510
Availability: BackOrder

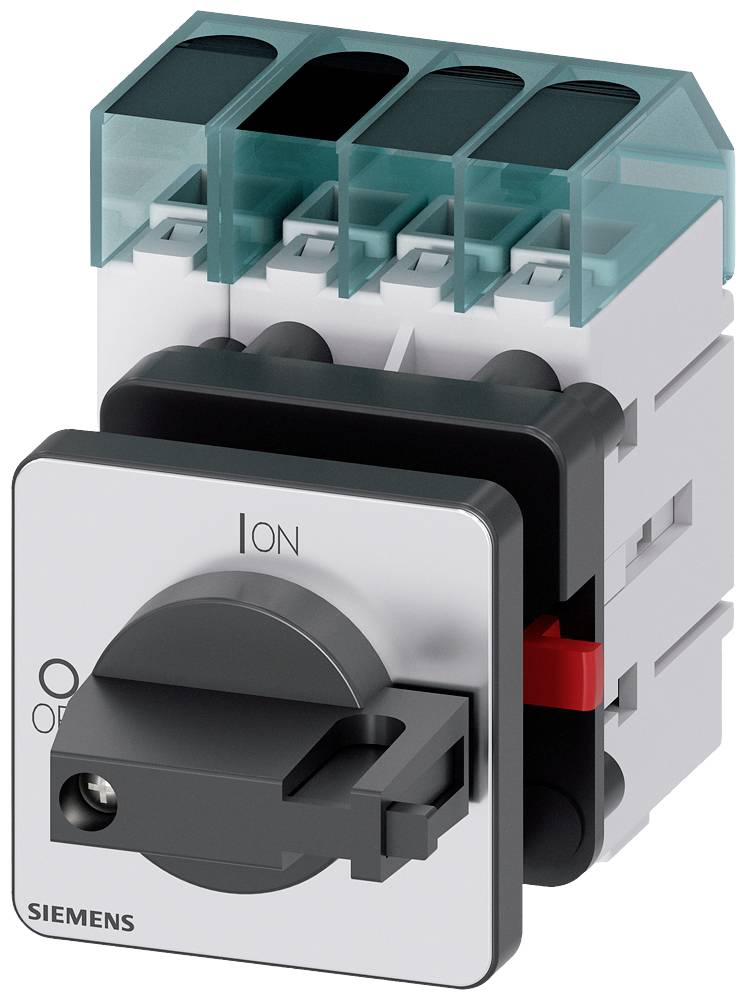

Otočný spínač od Siemensu ukazuje polohu 'I' pro zapnutí. Nahoře průhledný zelený kryt svorkovnice. Vhodný pro elektrické řízení.

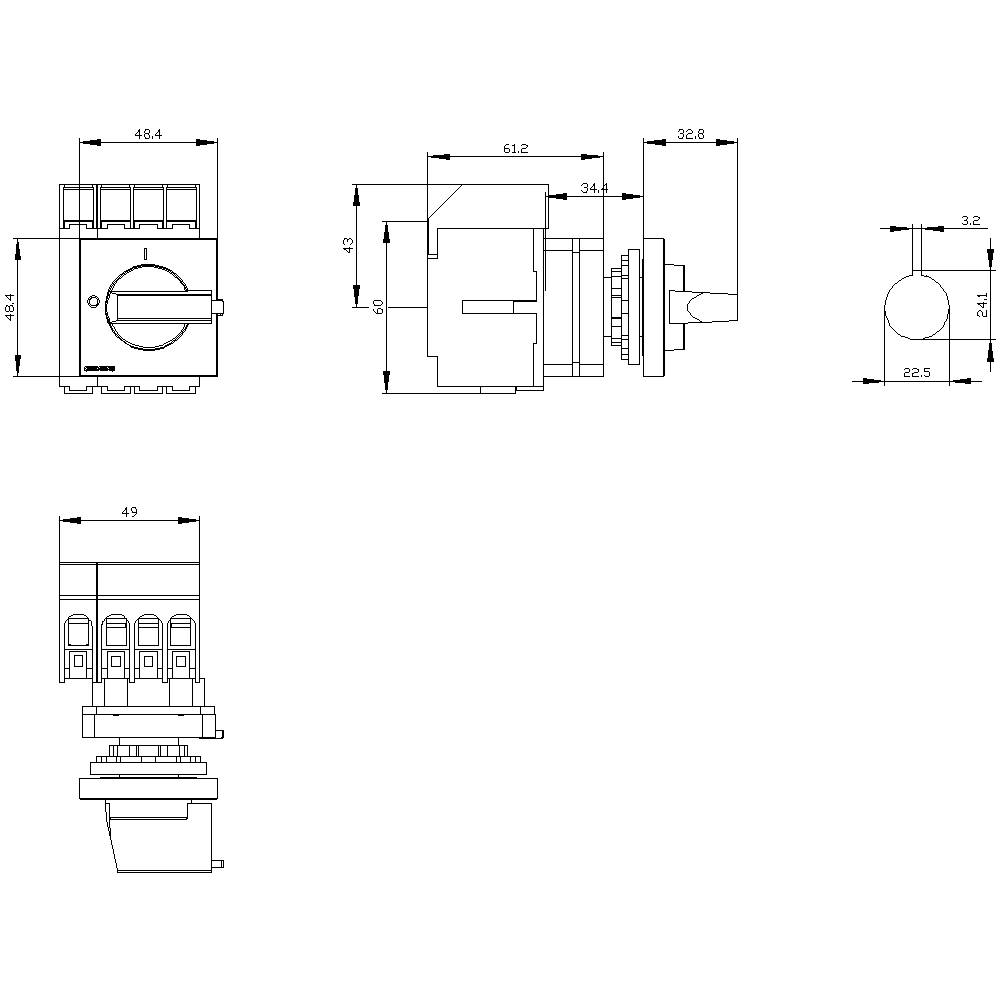

Elektrický spínač s technickými výkresy. Obsahuje pohledy zepředu, z boku a shora, s rozměry v milimetrech.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

63 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 075,00 Kč / kus)

2 075,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teploty: -25 °C - +55 °C
Odolnost proti napěťovým rázům: 6 kV
Mechanická životnost: 100000 h
Elektrická životnost: 6000 h
Barva ovládacího prvku: černá
Ztrátový výkon: 18 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: černá

Průřez: 16 mm²

Pólů: 4

Rozm.: (Ø x v) 22.5 mm x 60 mm

Jmenovitý proud: 63 A

Jmenovitý proud - filtr: 63 A

Provedení: hlavní vypínač

Typ vodiče: N

Šířka: 49 mm

V: 60 mm

Hloubka: 114 mm

(Ø): 22.5 mm

: 19 kW

: 0

: 0

: 63 A

: 4

: IP65

: 0

: 1

: ANO

: NE

: Frame clamp

: NE

: Wing knob

: ANO

: ANO

: ANO

: 22 kW

: 1 kA

: Black

: NE

: NE

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 63 A

: NE

: 43

: Other

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Kategorie produktu

Pólů

Průřez

2.515 mm² Siemens 3LD93402C

Objednací číslo:1704864

Doručení: St 11. 11.

Conrad Electronic

nulová svorka

2.515 mm²

Min.: 1

Násobky: 1

345,00 Kč^*

2pólový 16 A Siemens 3LD92065A

Objednací číslo:1742995

Doručení: Čt 19. 11.

Conrad Electronic

Spínací zařízení

Min.: 1

Násobky: 1

1 355,00 Kč^*

3pólový 16 mm² 16 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD30101TK05

Objednací číslo:1744386

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 145,00 Kč^*

3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Objednací číslo:1744384

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

855,00 Kč^*

3pólový 16 mm² 25 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD31101TK05

Objednací číslo:1703073

Doručení: Čt 19. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 435,00 Kč^*

3pólový 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Objednací číslo:1699137

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 145,00 Kč^*

3pólový 16 mm² 32 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Typ vodiče = L Siemens 3LD32101TK05

Objednací číslo:1741547

Doručení: Čt 19. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 435,00 Kč^*

3pólový 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Objednací číslo:1748476

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 035,00 Kč^*

3pólový 16 mm² 40 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD33101TK05

Objednací číslo:1741759

Doručení: Čt 19. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

2 235,00 Kč^*

3pólový 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Objednací číslo:1741757

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 755,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1699510 černá 4pólový 16 mm² 63 A 690 V/AC Typ vodiče = N Siemens 3LD34500TL11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699510 černá 4pólový 16 mm² 63 A 690 V/AC Typ vodiče = N Siemens 3LD34500TL11

Popis

Odpínač 3LD3, Iu 63 A, hlavní vypínač 3pólový + N, jmenovitý provozní výkon při AC-23 A a při 400 V 22,0 kW, čelní upevnění, základní vypínač se středovým upevněním s montážním otvorem 22,5 mm, černý 48 x 48 mm. Hlavní a nouzový VYPÍNAČ SENTRON 3LD pro bezpečné odpojení zátěží v nejrůznějších prostředích, např. třífázových motorů, klimatizačních a ventilačních zařízení, v řídicích nebo rozvodných skříních zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, frézy nebo dřevoobráběcí stroje.
Modulární konstrukce, rychlá snadná montáž pomocných vypínačů, svorka N-PE nebo pól. Optimální odpojení od sítě od 16 A do 63 A díky odpojitelnosti rotačních pohonů. Mnohostranně použitelné díky mezinárodním uznávacím řízením. Jedna mechanická konstrukční velikost pro pět elektrických konstrukčních velikostí.
Hlavní a nouzové VYPÍNAČE 3LD se nabízejí v mnoha různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným ovladačem s přímým připojením nebo pro montáž do dveří. U 3LD2 se nabízejí také varianty pro stejnosměrné aplikace.
Hlavní a nouzové VYPÍNAČE 3LD - obecné zabezpečení pro uživatele a systémy.
