černá 4pólový 16 mm² 32 A 690 V/AC Siemens 3LD22031TL51

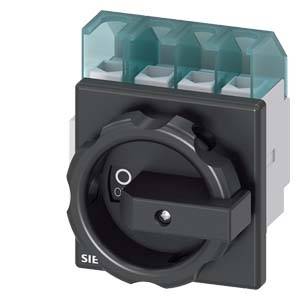

Elektrický otočný spínač s černým pouzdrem a modrou svorkovnicovou krytkou, zobrazující polohy '0' a '1'.

Ilustrační obrázek

Schéma zapojení výkonového spínače s vyznačenou fází L1. Propojení ukazují kontakty Q1 k fázím L1, L2 a L3.

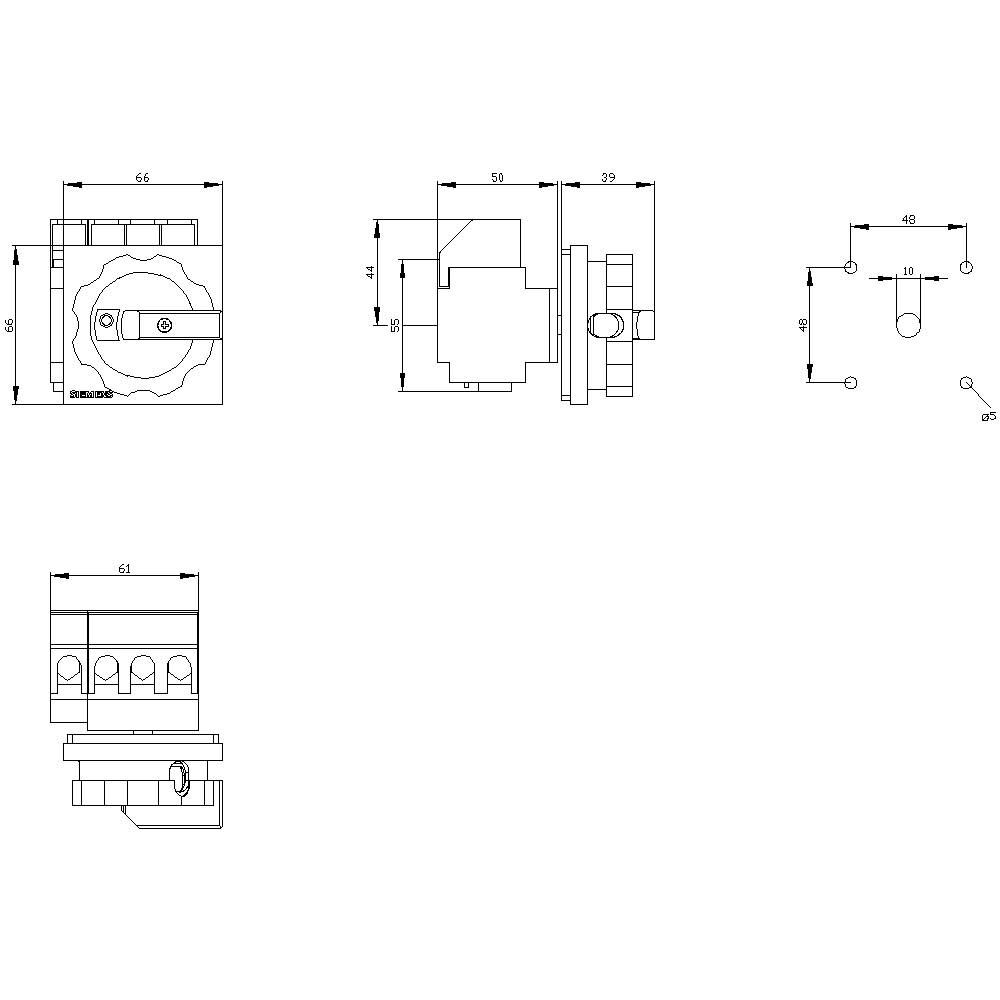

Technický výkres součásti s rozměry v milimetrech. Zobrazuje pohled zepředu, boční pohled a různé detaily.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

32 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

1 Ks

Prodej a doprava:

Počet

Celková cena (1 699,00 Kč / kus)

Kč

Už jen 1 Ks skladem!

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Barva ovládací elements: černá
Velikost zátěže oddělovací spínače: 2
Ztrátový výkon: 7.2 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: černá

Průřez: 16 mm²

Pólů: 4

Rozm.: (š x v x h) 67 x 83 x 92.5 mm

Jmenovitý proud: 32 A

Jmenovitý proud - filtr: 32 A

Provedení: Hlavní vypínač

Šířka: 67 mm

V: 83 mm

Hloubka: 92.5 mm

: 10 kW

: 0

: 0

: 32 A

: 4

: IP65

: 0

: 1

: ANO

: NE

: Frame clamp

: NE

: Short rotary handle

: ANO

: ANO

: ANO

: 12 kW

: 0.64 kA

: Black

: NE

: ANO

: NE

: NE

: NE

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 32 A

: NE

: 22

: Other

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1743136 černá 4pólový 16 mm² 32 A 690 V/AC Siemens 3LD22031TL51

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743136 černá 4pólový 16 mm² 32 A 690 V/AC Siemens 3LD22031TL51

Popis

SENTRON, jistič 3 LD, hlavní spínač, 4-pólový, IU: 32 a, provozní výkon / při AC-23 a při 400 v: 11,5 kW, přední upevnění, otočný pohon, černá, 4 otvory pro připevnění hlavního a NOT spínače SENTRON 3LD2 pro bezpečné VYPNUTÍ zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v zařízeních pro zpracování a zpracování strojů a zařízení na výrobu potravin a nápojů, v chemickém nebo potravinářském průmyslu.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
