černá 3pólový 6 mm² 16 A 690 V/AC Siemens 3LD20220TK11

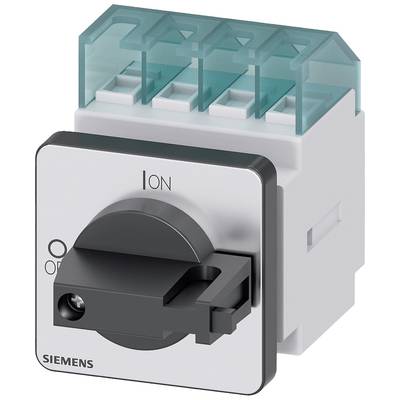

Spínač Siemens čtvercového tvaru s otočným ovladačem, pozice 'I' pro zapnuto a 'O' pro vypnuto, s průhledným krytem.

Ilustrační obrázek

Schéma ochranného obvodu: Symbolický elektrický obvod zobrazuje kontakty -Q1 s L1, L2, L3, přerušení vyznačené na L1.

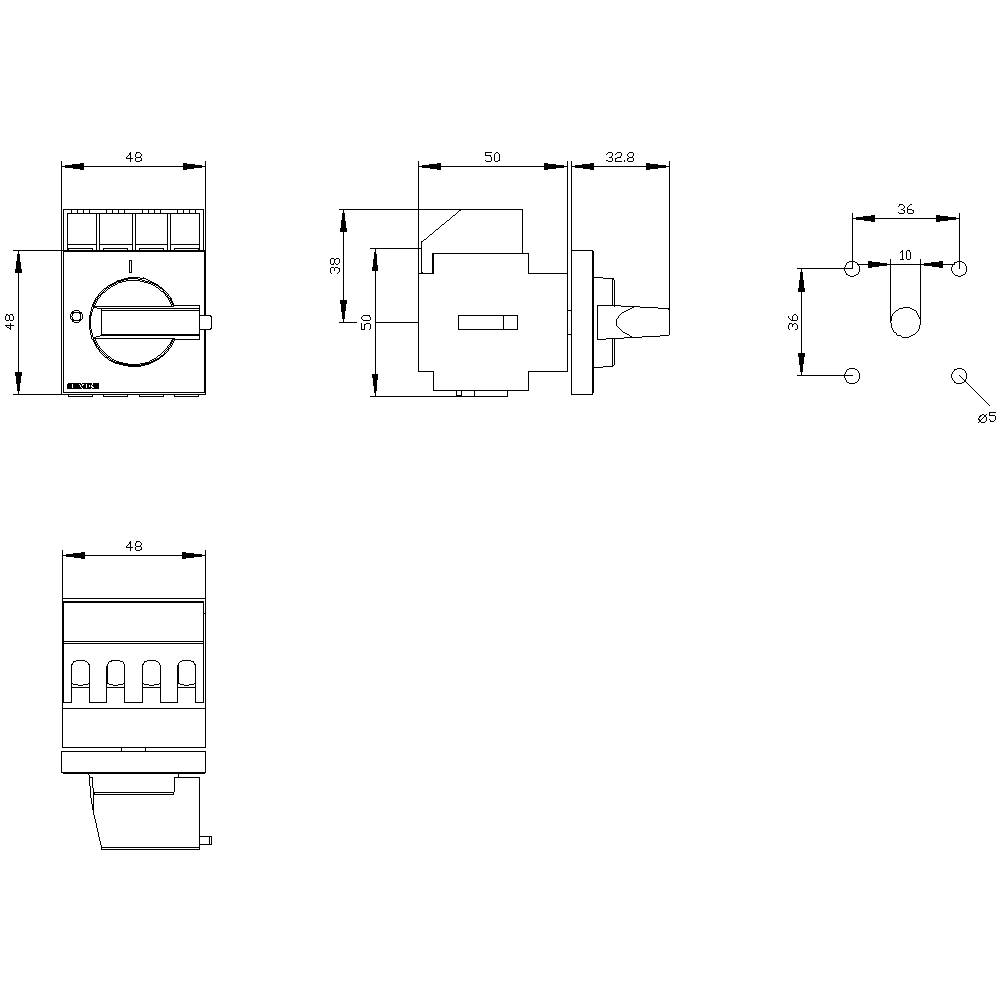

Technický výkres spínače s pohledem zepředu, z boku a šablonou pro vrtání. Rozměry: 48x48 mm čelní strana, 50 mm hloubka.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

16 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

Doručení: Čt 30. 7.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (799,00 Kč / kus)

799,00 Kč

Včetně DPH.

Už jen 3 Ks skladem!

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Barva ovládací elements: černá
Velikost zátěže oddělovací spínače: 1
Ztrátový výkon: 1.5 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: černá

Průřez: 6 mm²

Pólů: 3

Rozm.: (š x v x h) 49 x 66 x 89.5 mm

Jmenovitý proud: 16 A

Jmenovitý proud - filtr: 16 A

Provedení: Hlavní vypínač

Šířka: 49 mm

V: 66 mm

Hloubka: 89.5 mm

: 6 kW

: 0

: 0

: 16 A

: 3

: IP65

: 0

: 1

: ANO

: NE

: Frame clamp

: NE

: Wing knob

: ANO

: ANO

: ANO

: 8 kW

: 0.34 kA

: Black

: NE

: ANO

: NE

: NE

: NE

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 16 A

: NE

: 16

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1703285 černá 3pólový 6 mm² 16 A 690 V/AC Siemens 3LD20220TK11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1703285 černá 3pólový 6 mm² 16 A 690 V/AC Siemens 3LD20220TK11

Popis

SENTRON, jistič 3 LD, hlavní spínač, 3-pólový, IU: 16 a, provozní výkon / při AC-23 a při 400 v: 7,5 kW, přední upevnění, roubový pohon, černý, 4 otvory pro připevnění hlavního a NOT spínače SENTRON 3LD2 pro bezpečné VYPNUTÍ zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v zařízeních pro zpracování a zpracování strojů a zařízení na podporu, v chemickém nebo potravinářském průmyslu a v nápojových zařízeních.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
