černá 3pólový 35 mm² 63 A 690 V/AC Siemens 3LD25300TK11

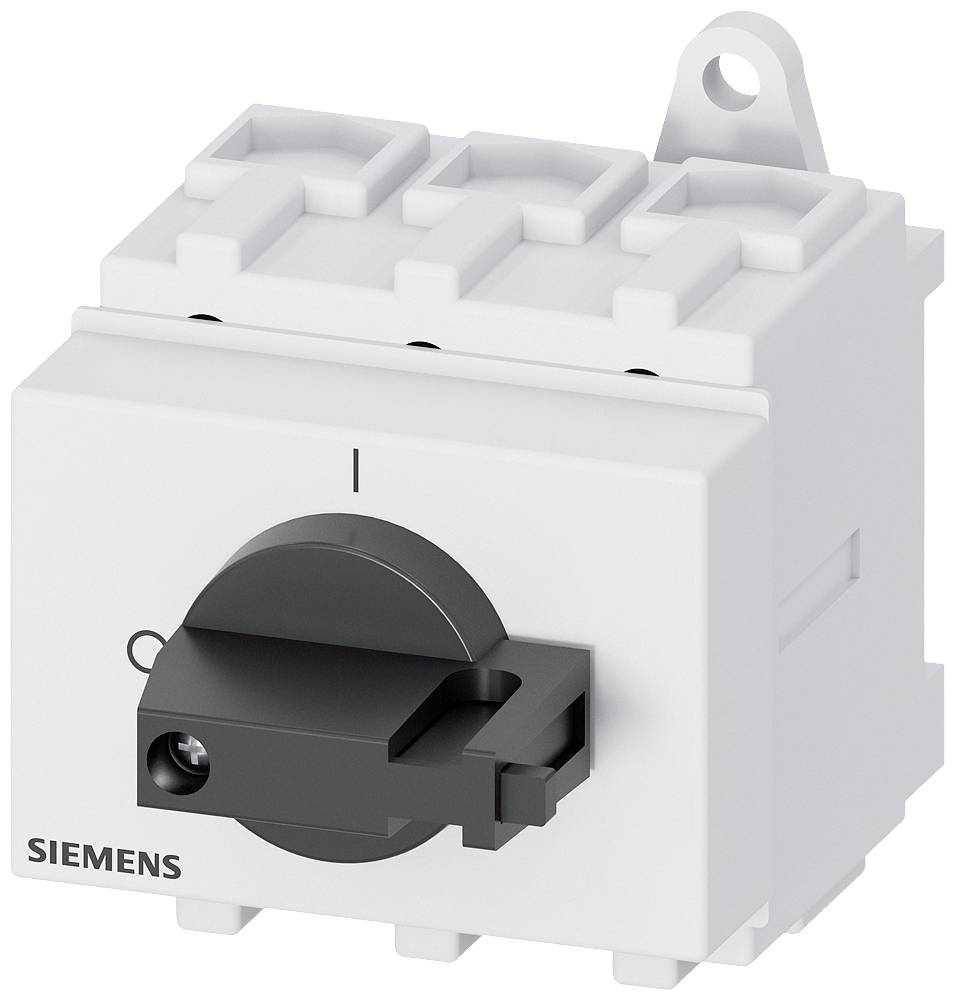

Otočné spínače Siemens v bílé a černé barvě, s indikací 'I' (zapnuto) a 'O' (vypnuto), určené pro ovládání elektrických přístrojů.

Ilustrační obrázek

Schematický výkres ukazuje uspořádání spínačů a propojení. Červené 'X' označuje přerušené spojení v místě 'L1'.

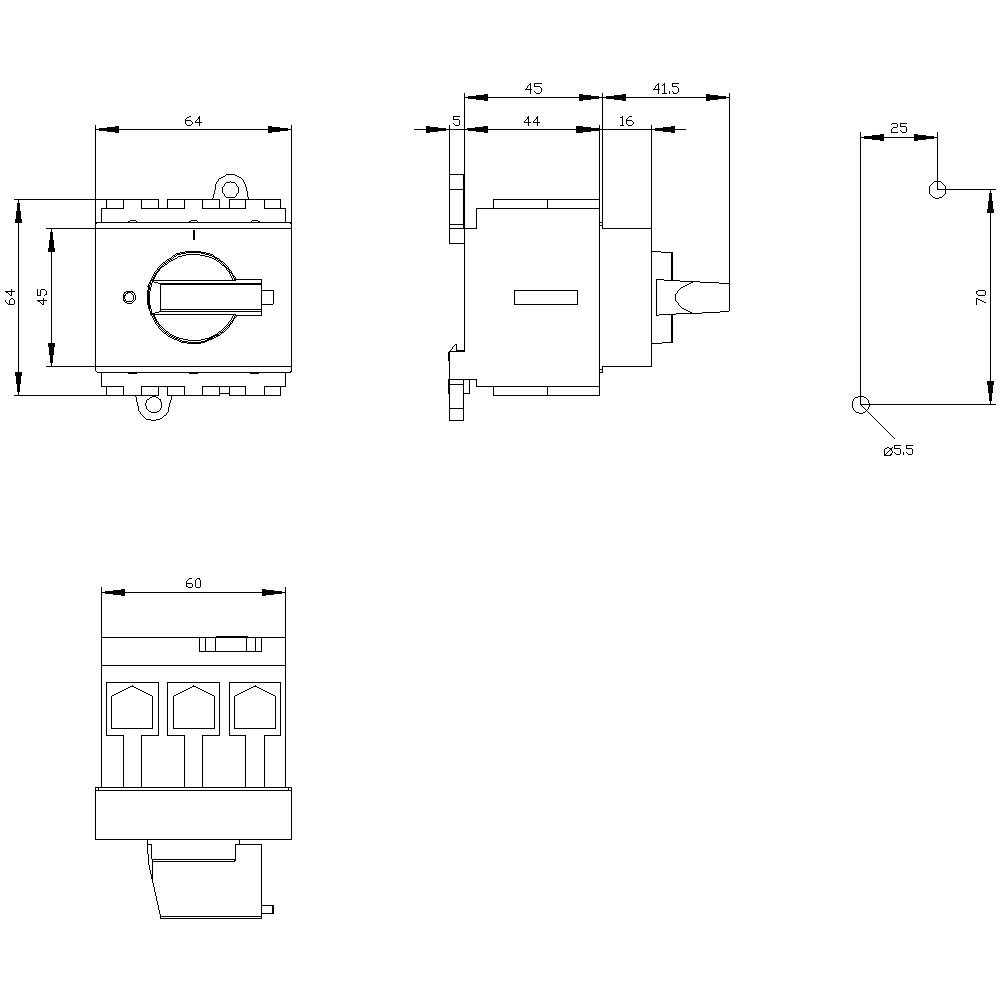

Technický výkres spínače, zobrazující přední, boční a horní pohled s detailními rozměry v milimetrech.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

63 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

Okamžité doručení: Po 3. 8.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 915,00 Kč / kus)

1 915,00 Kč

Včetně DPH.

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP40
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Barva ovládací elements: černá
Velikost zátěže oddělovací spínače: 3
Ztrátový výkon: 13.5 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: černá

Průřez: 35 mm²

Pólů: 3

Rozm.: (š x v x h) 64 x 64 x 93 mm

Jmenovitý proud: 63 A

Jmenovitý proud - filtr: 63 A

Provedení: Hlavní vypínač

Šířka: 64 mm

V: 64 mm

Hloubka: 93 mm

: 19 kW

: 0

: 0

: 63 A

: 3

: IP40

: 0

: 1

: ANO

: NE

: Frame clamp

: NE

: Wing knob

: ANO

: ANO

: ANO

: 22 kW

: 1.26 kA

: Black

: ANO

: NE

: NE

: ANO

: ANO

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 63 A

: NE

: 43

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744176 černá 3pólový 35 mm² 63 A 690 V/AC Siemens 3LD25300TK11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744176 černá 3pólový 35 mm² 63 A 690 V/AC Siemens 3LD25300TK11

Popis

SENTRON, jistič 3 LD, hlavní spínač, 3-pólový, IU: 63 a, provozní výkon / při AC-23 a při 400 v: 22 kW, montáž rozváděče, otočný pohon, černá, ručně ovládaný hlavní spínač NOT SENTRON 3LD2 pro bezpečné VYPNUTÍ zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, strojů pro zpracování a výrobu strojů, v chemickém průmyslu nebo v potravinářském a nápojovém průmyslu.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
