černá 3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30540TK51

Elektrický spínač v detailním záběru s otočným knoflíkem ukazujícím do polohy 'Vypnuto'. V pozadí jsou vidět tři zásuvné sloty.

Ilustrační obrázek

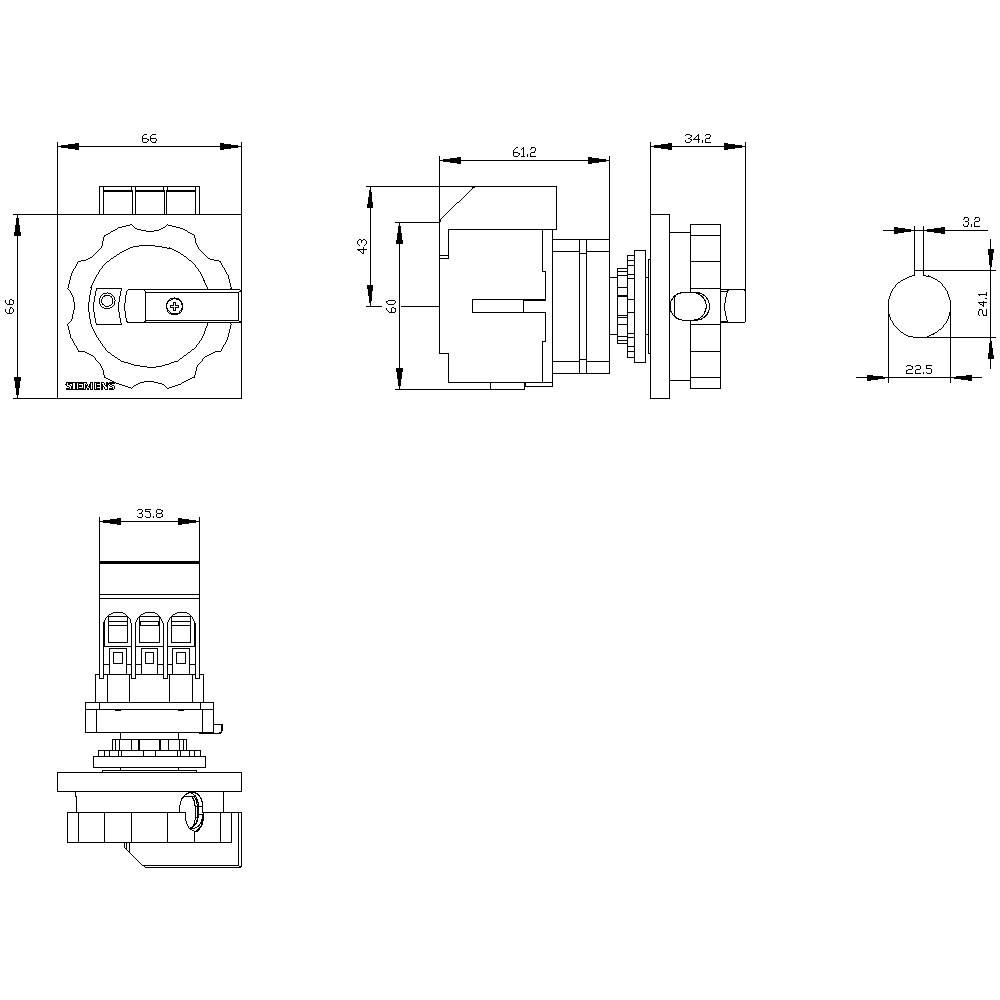

Technický výkres mechanické komponenty s kótami. Pohledy shora, z boku a zepředu zobrazují detaily a rozměry.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

16 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

Doručení: Čt 15. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (660,33 Kč / kus)

660,33 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Barva ovládací elements: černá
Ztrátový výkon: 1.5 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: černá

Průřez: 16 mm²

Pólů: 3

Rozm.: (Ø x v) 22.5 mm x 60 mm

Jmenovitý proud: 16 A

Jmenovitý proud - filtr: 16 A

Provedení: Hlavní vypínač

Šířka: 36 mm

V: 60 mm

Délka: 66 mm

Hloubka: 114 mm

(Ø): 22.5 mm

: 6 kW

: 0

: 0

: 16 A

: 3

: IP65

: 0

: 1

: ANO

: NE

: Frame clamp

: NE

: Short rotary handle

: ANO

: ANO

: ANO

: 8 kW

: 0.5 kA

: Black

: NE

: NE

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 16 A

: NE

: 16

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704744 černá 3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30540TK51

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704744 černá 3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30540TK51

Popis

Odpínač 3LD3, IU 16 a hlavní spínač 3pólový, jmenovitý provozní výkon při AC-23 a při 3 v, 7,5 kW, čelní upevnění základního spínače se středovým upevněním 22,5 mm, černý 66 x 66 mm hlavní spínač a VYPÍNAČ NOT SENTRON 3LD3 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
