Name: černá 3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30500TK11
Brand: Siemens
SKU: 1744402
Availability: BackOrder

Šedý elektrický spínač od Siemensu s označeními 'ZAP' a 'VYP', vhodný pro ovládání elektrických zařízení.

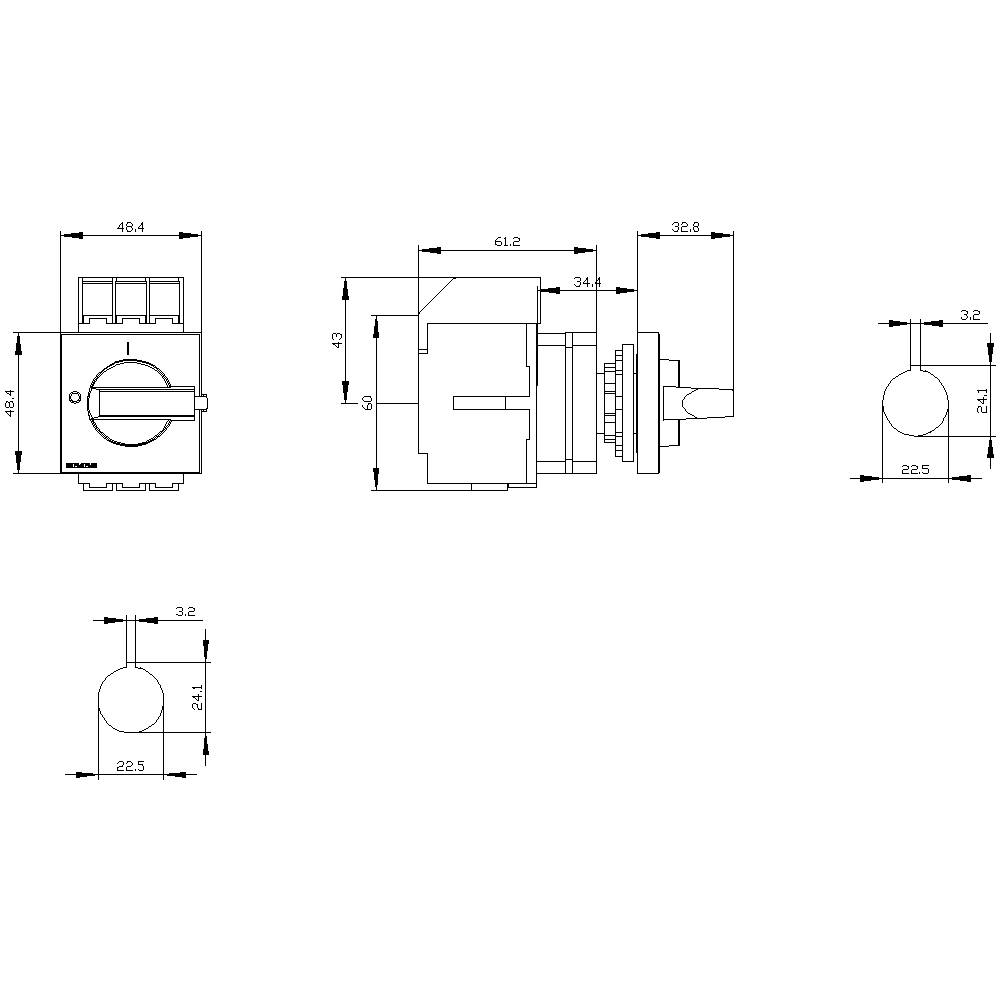

Technický výkres spínače s rozměry v milimetrech, zobrazující přední, boční a pohled shora včetně poloh spínače.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Jmenovité napětí

690 V/AC

Pólů

Jmenovitý proud - filtr

16 A

Provozní napětí

690 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (745,00 Kč / kus)

745,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Izolační napětí: 690 V
Provozní frekvence: 50/60 Hz
Provozní teplota: -25 °C až +55 °C.
Impulsní výdržné napětí: 6 kV
Mechanická životnost: 100000
Elektrická životnost: 6000
Barva ovládací elements: černá
Ztrátový výkon: 1.5 W

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Jmenovité napětí: 690 V/AC

Barva: černá

Průřez: 16 mm²

Pólů: 3

Rozm.: (š x v x h) 36 x 60 x 114 mm

Jmenovitý proud: 16 A

Jmenovitý proud - filtr: 16 A

Provedení: Hlavní vypínač

Šířka: 36 mm

V: 60 mm

Hloubka: 114 mm

: 6 kW

: 0

: 0

: 16 A

: 3

: IP65

: 0

: 1

: ANO

: NE

: Frame clamp

: NE

: Wing knob

: ANO

: ANO

: ANO

: 8 kW

: 0.5 kA

: Black

: NE

: NE

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 16 A

: NE

: 16

: Other

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Kategorie produktu

Pólů

Průřez

2.515 mm² Siemens 3LD93402C

Objednací číslo:1704864

Doručení: St 11. 11.

Conrad Electronic

nulová svorka

2.515 mm²

Min.: 1

Násobky: 1

345,00 Kč^*

2pólový 16 A Siemens 3LD92065A

Objednací číslo:1742995

Doručení: Čt 19. 11.

Conrad Electronic

Spínací zařízení

Min.: 1

Násobky: 1

1 355,00 Kč^*

3pólový 16 mm² 16 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD30101TK05

Objednací číslo:1744386

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 145,00 Kč^*

3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Objednací číslo:1744384

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

855,00 Kč^*

3pólový 16 mm² 25 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD31101TK05

Objednací číslo:1703073

Doručení: Čt 19. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 435,00 Kč^*

3pólový 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Objednací číslo:1699137

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 145,00 Kč^*

3pólový 16 mm² 32 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Typ vodiče = L Siemens 3LD32101TK05

Objednací číslo:1741547

Doručení: Čt 19. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 435,00 Kč^*

3pólový 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Objednací číslo:1748476

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 035,00 Kč^*

3pólový 16 mm² 40 A 1 spínací kontakt, 1 rozpínací kontakt 690 V/AC Siemens 3LD33101TK05

Objednací číslo:1741759

Doručení: Čt 19. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

2 235,00 Kč^*

3pólový 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Objednací číslo:1741757

Doručení: St 11. 11.

Conrad Electronic

výkonový odpínač

16 mm²

Min.: 1

Násobky: 1

1 755,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744402 černá 3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30500TK11

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744402 černá 3pólový 16 mm² 16 A 690 V/AC Siemens 3LD30500TK11

Popis

Odpínač 3LD3, IU 16 a hlavní spínač 3pólový, jmenovitý provozní výkon při AC-23 a při 3 v, 7,5 kW, čelní upevnění základního spínače s upevněním 22,5 mm, černý 48 x 48 mm hlavní spínač a VYPÍNAČ NOT SENTRON 3LD3 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.

Tento text byl přeložen strojově.
