Name: černá 2.5 mm² 250 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC83380CA220GA3
Brand: Siemens
SKU: 2263551
Availability: BackOrder

Elektrický spínač od Siemensu s různými přípojkami a kontrolními indikátory na přední straně. Určený především pro průmyslové aplikace.

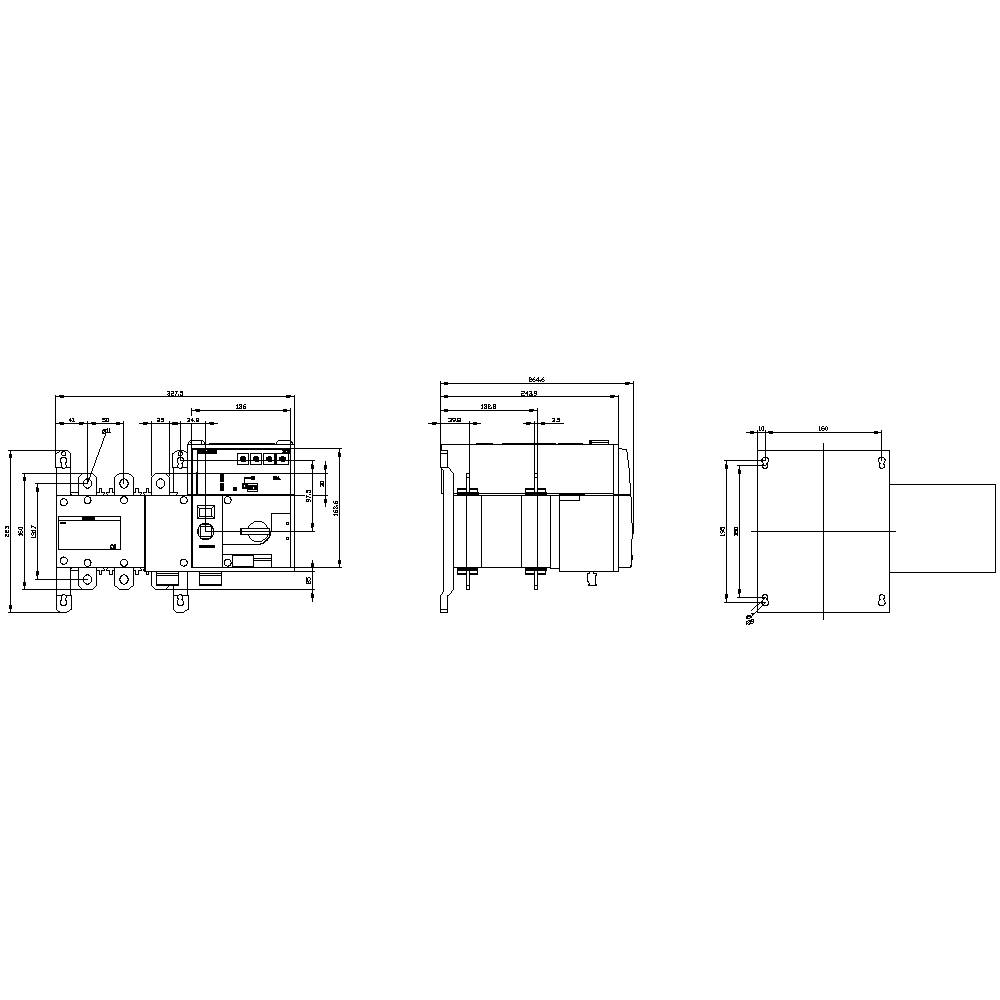

Technický výkres mechanického konstrukčního celku s rozměry ve třech pohledech: čelní pohled, boční pohled a pohled shora.

1/2

Ilustrační obrázek

Kategorie produktu

síťový vypínačs

Pólů

Jmenovitý proud - filtr

250 A

Typ kontaktu

3 spínací kontakty

4 přepínací kontakty

Provozní napětí

690 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 15. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (96 405,00 Kč / kus)

96 405,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Počet digitálních vstupů: 11 pevných vstupů
Počet reléových výstupů: Pevně 3
Počet sledovaných fází: 3
Utahovací moment / vstupy a výstupy / u šroubového připojení / max.: 0,6 Nm
Utahovací moment / pro hlavní kontakty / při šroubové připojení / maximálně: 26 Nm
Provedení zobrazení / pro zobrazení polohy spínače ruční provoz: I - o - II
Provedení rozhraní / pro konektor RJ45: 8 žil, přímý síťový kabel, bez stínění
Provedení ovladače: Dlouhá otočná rukojeť
Provedení elektrického konektoru / vstupů a výstupů: Odnímatelný / zásuvný
Provedení elektrického připojení / pro hlavní proudový okruh: Kolejnicové připojení
Provedení rukojeti: Rukojeť
Čas vypnutí / při sledu funkcí I-o-II nebo II-o-I / při AC / při 415 v / minimální: 405 ms
Čas vypnutí / při sekvenci funkce I-o-II nebo II-o-I / při AC / při 415 v / max. 60405 ms
Konstrukce zařízení: Pevná montáž
Způsob uchycení: šroubové
Provozní frekvence: 45 až 65 Hz
Doba trvání spínacích cyklů: 60 s.
Vhodné pro použití / hlavní spínač: Ano
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Vstupní proud / na digitálním vstupu / při signálu <0> / max.: 2,1 mA
Vstupní zpoždění 0,046 s.
Elektrická životnost (spínacích cyklů) / při AC-21 B, AC-22 B, AC-23 B: 1000
Mechanická životnost (50 spínacích cyklů) / u sledu funkcí I-o-II-o-I: 8000
Mechanická životnost (50 spínacích cyklů) / při sledu funkcí o-I-o / typicky: 7000
Délka impulzu / minimální: 0,06 s
Izolační napětí: 1000 V
Čistá hmotnost: 8000 g
Poloha/spínací pohon: Na pravém konci
Vybavení / zámek: Ano
Rozšíření výrobku / pomocný spínač: Ano
Zpětný čas / řídicí zařízení / maximálně: 3600 s.
Ochrana IP/přední: IP00
Stupeň krytí IP / v případě uzavřeného spínače / s clonou nebo se zadní kryt kabelové ochrany: IP20
Provozní teplota -20 °C až +70 °C.
Přepínací čas / řídicí zařízení / maximálně: 60 s.
Ztrátový výkon při AC / při 230 v: 2,5 W.
Ztrátový výkon maximálně 17,7 W.
Stupeň znečištění: 3
Napájecí napětí / při AC / max.: 332 V.
Kategorie přepětí: III

Kategorie produktu: síťový vypínačs

Typ kontaktu: 3 spínací kontakty
4 přepínací kontakty

Provozní napětí: 690 V/AC

Barva: černá

Průřez: 2.5 mm²

Pólů: 3

Rozm.: (š x v x h) 328 x 160 x 292 mm

Jmenovitý proud: 250 A

Jmenovitý proud - filtr: 250 A

Provedení: Automatický pohon motoru

Šířka: 328 mm

V: 160 mm

Hloubka: 292 mm

: 0

: 0

: 250 A

: 3

: IP00

: 4

: ANO

: ANO

: Rail connection

: NE

: Long rotary handle

: ANO

: ANO

: ANO

: 110 kW

: Black

: NE

: NE

: NE

: NE

: NE

: 415 V

: NE

: NE

: Built-in device fixed built-in technique

: 250 A

: 200

: Other

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Pólů

černá 2.5 mm² 250 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC83380CA220GA3

Objednací číslo:2263551

Doručení: Út 15. 12.

Conrad Electronic

Tento produkt

250 A

Min.: 1

Násobky: 1

96 405,00 Kč^*

černá 2.5 mm² 1250 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC83520GA220GA3

Objednací číslo:2263554

Doručení: Út 16. 3. 2027

Conrad Electronic

1250 A

Min.: 1

Násobky: 1

243 639,08 Kč^*

černá 2.5 mm² 1250 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC84520GA220GA3

Objednací číslo:2263558

Doručení: Čt 12. 11.

Conrad Electronic

1250 A

Min.: 1

Násobky: 1

261 167,06 Kč^*

černá 2.5 mm² 2000 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC83560JA220GA3

Objednací číslo:2263555

Doručení: Čt 10. 12.

Conrad Electronic

2000 A

Min.: 1

Násobky: 1

396 132,60 Kč^*

černá 2.5 mm² 2500 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC83580JA220GA3

Objednací číslo:2263556

Doručení: Čt 10. 12.

Conrad Electronic

2500 A

Min.: 1

Násobky: 1

499 547,76 Kč^*

černá 2.5 mm² 2500 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC84580JA220GA3

Objednací číslo:2263559

Doručení: Čt 12. 11.

Conrad Electronic

2500 A

Min.: 1

Násobky: 1

543 367,72 Kč^*

černá 2.5 mm² 3200 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC84600JA220GA3

Objednací číslo:2263560

Doručení: Čt 12. 11.

Conrad Electronic

3200 A

Min.: 1

Násobky: 1

625 749,28 Kč^*

černá 2.5 mm² 630 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC83460EA220GA3

Objednací číslo:2263552

Doručení: Čt 12. 11.

Conrad Electronic

630 A

Min.: 1

Násobky: 1

156 875,52 Kč^*

černá 2.5 mm² 800 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC83480FA220GA3

Objednací číslo:2263553

Doručení: Po 12. 4. 2027

Conrad Electronic

800 A

Min.: 1

Násobky: 1

192 807,90 Kč^*

černá 2.5 mm² 800 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC84480FA220GA3

Objednací číslo:2263557

Doručení: Čt 12. 11.

Conrad Electronic

800 A

Min.: 1

Násobky: 1

205 077,48 Kč^*

Ke stažení

List technických údajů

List technických údajů 2263551 černá 2.5 mm² 250 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC83380CA220GA3

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263551 černá 2.5 mm² 250 A 3 spínací kontakty, 4 přepínací kontakty Siemens 3KC83380CA220GA3

Popis

SENTRON, ATE, síťový přepínač 3KC, automatický, ATSE, 3 pólů, IU: 250 a, UE AC: 415 v, IE při AC-33 B při 415 v: 200 a, IE při AC-23 a při 690 v: 125 a, šroubové upevnění, pohon motoru, pravý konec, dlouhá otočná rukojeť, síťový přepínač 3KC až 3200 a pro trvalé napájení. Síťový přepínač 3KC od Siemens je určen vysokým výkonem, snadnou instalací a bezpečným provozem. V portfoliu naleznete ručně ovládaný přepínač TSE, dálkově ovládaný RTSE a automatický síťový přepínač ATSE v různých provedeních pro mnohostranné spínací úkoly. Síťový přepínač 3KC slouží k přenosu zátěže mezi běžným a alternativním zdrojem v sítích napájení. Také je možné přepínat mezi dvěma zátěžím. 1.krátké spínací časy u ATSE a RTSE (do 160 a a lt, 180 ms). 2. Flexibilní použití díky kompaktní konstrukci a rozsáhlému příslušenství. 3. Zvýšená bezpečnost během údržbářských prací díky zámku visacího zámku. 4. Rychlá montáž na montážní lištu pro konstrukční velikosti až 160 A. 5. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 6. Snadná dokumentace s konfigurátorem příručky. 7. Ideální ideal pro průběžné napájení (UPS) např. výpočetních místností, výrobních linek v nepřetržitém provozu nebo velkých infrastruktur, jako jsou letiště (varianty RTSE a ATSE).
