Name: černá 16 mm² 25 A Siemens 3LD31540TK51
Brand: Siemens
SKU: 2263623
Availability: BackOrder

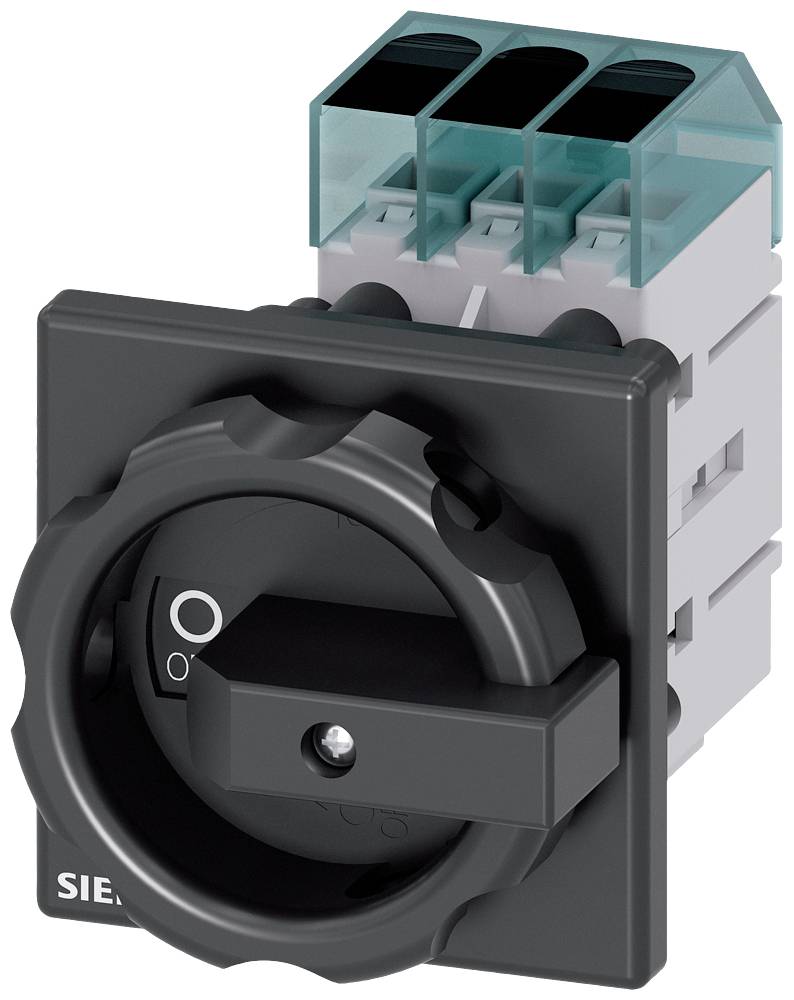

Černý otočný přepínač s označením '0' a '1', používaný pro ovládání elektrických zařízení, namontovaný na bílém krytu.

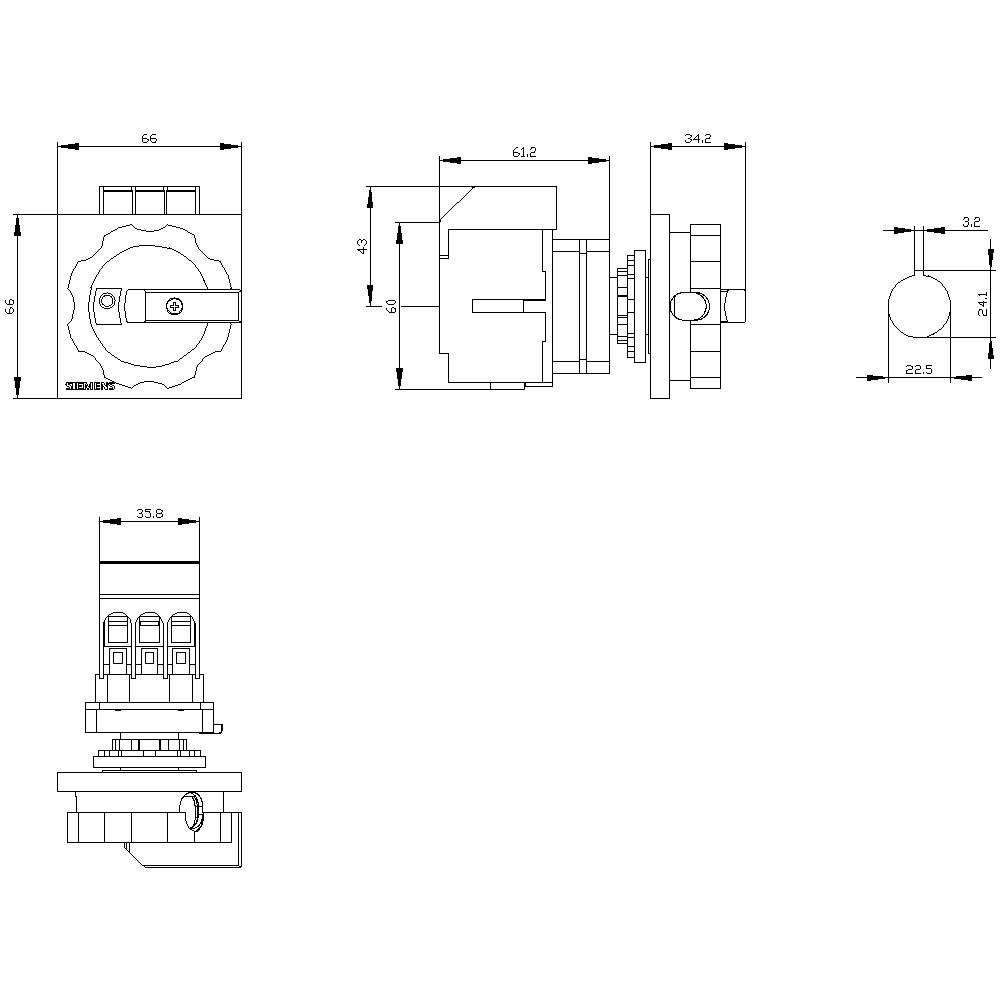

Technický výkres spínače s kótami. Zobrazuje přední, boční a horní pohled s přesnými rozměry.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Pólů

Jmenovitý proud - filtr

25 A

Provozní napětí

690 V/AC

Barva

černá

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (582,64 Kč / kus)

582,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet spínačů: 1
Provedení zobrazení / pro indikaci polohy spínače Ruční provoz: 1 ON - 0 OFF
Provedení ovladače: Krátká otočná rukojeť
Provedení elektrického připojení / pro hlavní proudový obvod: Rámová svorka
Provedení elektrického konektoru / pro pomocné kontakty: Rámové svorky
Provedení rukojeti: Otočný pohon, černá
Konstrukce zařízení: Pevná montáž
Způsob upevnění: Vestavný přístroj pro montáž do pevné instalace
Způsob uchycení / čelní montáž se středovým upevněním: Ano
Konstrukce spínače: Přední montáž
Provozní frekvence 50 - 60 Hz
Vhodné pro použití / hlavní spínač: Ano
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Elektrická životnost (spínacích cyklů) / při AC-23 a / při 690 v: 6000
Mechanická životnost (8 spínacích cyklů) / typicky: 100000
Izolační napětí: 690 V
Čistá hmotnost: 200 g
Vybavení / zámek: Ano
Rozšíření výrobku / pomocný spínač: Ano
Ochrana IP/zepředu: IP65
Okolní teplota během provozu: -25 °C až +55 °C.
Ztrátový výkon maximálně 3,3 W.
Stupeň znečištění: 3
Počet třmenových zámků / maximálně: 3
Provozní výkon / při AC-23 a / při 400 v: 9,5 kW
Provozní výkon / při AC-3 / při 690 v: 7,5 kW
Tloušťka oblouku / obloukový zámek / maximálně 8 mm
Trvalý proud / předřazená pojistka / dle UL: 50 A.
Trvalý proud / pomocný kontakt: 10 A.
Funkce výrobku / možnost zablokování v poloze VYPNUTO: Ano
Spínací frekvence / maximálně [1/h]: 50
Ztrátový výkon na každém vodiče / typický: 1,1 W.

Kategorie produktu: výkonový odpínač

Provozní napětí: 690 V/AC

Barva: černá

Průřez: 16 mm²

Pólů: 3

Rozm.: (Ø x v) 22.5 mm x 60 mm

Jmenovitý proud: 25 A

Jmenovitý proud - filtr: 25 A

Provedení: Hlavní vypínač

Šířka: 36 mm

V: 60 mm

Délka: 66 mm

Hloubka: 114 mm

(Ø): 22.5 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: ANO

: NE

: Frame clamp

: NE

: Short rotary handle

: ANO

: ANO

: ANO

: 10 kW

: 0.5 kA

: Black

: NE

: NE

: ANO

: NE

: NE

: 690 V

: NE

: NE

: Built-in device fixed built-in technique

: 25 A

: NE

: 20

: Other

UKCA: Ano

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263623 černá 16 mm² 25 A Siemens 3LD31540TK51

Popis

Odpínač 3LD3, IU 25 a hlavní spínač 3pólový, jmenovitý provozní výkon při AC-23 a při 3 v 9,0 kW, čelní upevnění základního spínače se středovým upevněním 22,5 mm, černý 66x66 mm hlavní spínač a VYPÍNAČ NOT SENTRON 3LD3 pro bezpečné vypnutí zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v ovládacích nebo skříňových rozvaděčích zejména pro malé stroje, jako jsou pily, kompresory, čerpadla, míchačky betonu, vrtačky, pro stroje na obrábění dřeva
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 63 a díky uzavření rotačního pohonu. Mnohostranně použitelná díky mezinárodním aprobacím. Mechanická konstrukční velikost pro 5 elektrických součástek.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
