1/3

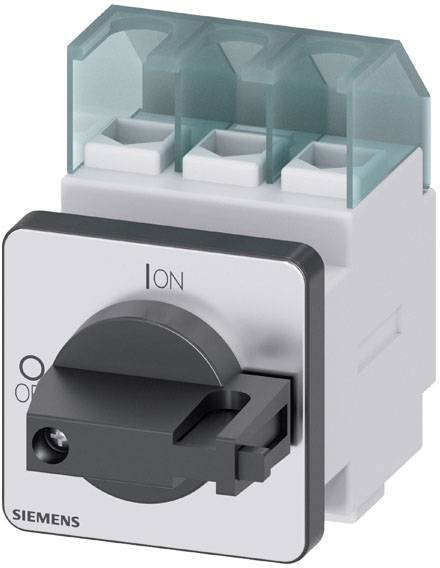

Ilustrační obrázek
černá 16 mm² 25 A Siemens 3LD21220TK11
Kategorie produktu
výkonový odpínač
Pólů
3
Jmenovitý proud - filtr
25 A
Provozní napětí
690 V/AC
Barva
černá
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (648,76 Kč / kus)
648,76 Kč
Bez DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Počet spínačů: 1
- Provedení zobrazení / pro indikaci polohy spínače Ruční provoz: 1 ON - 0 OFF
- Provedení ovladače: Páčka
- Provedení elektrického připojení / pro hlavní proudový obvod: Rámová svorka
- Provedení elektrického konektoru / pro pomocné kontakty: Připojovací svorky
- Provedení rukojeti: Otočný pohon, černá
- Konstrukce zařízení: Pevná montáž
- Způsob upevnění: Vestavný přístroj pro montáž do pevné instalace
- Způsob upevnění / čelní montáž s 4 otvory: Ano
- Způsob upevnění / montáž lišty: Ano
- Konstrukce spínače: Upevnění na podlahu pomocí dveřní spojky
- Provozní frekvence 50 - 60 Hz
- Vhodné pro použití / hlavní spínač: Ano
- Vhodné pro použití / odpínač: Ano
- Vhodné pro použití / bezpečnostní spínač: Ano
- Vhodné pro použití / údržbové/opravářské spínače: Ano
- Elektrická životnost (spínacích cyklů) / při AC-23 a / při 690 v: 6000
- Mechanická životnost (8 spínacích cyklů) / typicky: 100000
- Izolační napětí: 690 V
- Čistá hmotnost: 186 g
- Vybavení / zámek: Ano
- Rozšíření výrobku / pomocný spínač: Ano
- Ochrana IP/zepředu: IP65
- Okolní teplota během provozu: -25 °C až +55 °C.
- Ztrátový výkon maximálně 3,3 W.
- Stupeň znečištění: 3
- Počet žehlicích zámků / maximálně: 2
- Provozní výkon / při AC-23 a / při 400 v: 9,5 kW
- Provozní výkon / při AC-3 / při 690 v: 7,5 kW
- Tloušťka oblouku / obloukový zámek / maximálně 6 mm
- Trvalý proud / předřazená pojistka / dle UL: 50 A.
- Trvalý proud / pomocný kontakt: 10 A.
- Funkce výrobku / možnost zablokování v poloze VYPNUTO: Ano
- Spínací frekvence / maximálně [1/h]: 50
- Ztrátový výkon na každém vodiče / typický: 1,1 W.
- Kategorie produktu
výkonový odpínač
- Provozní napětí
690 V/AC
- Barva
černá
- Průřez
16 mm²
- Pólů
3

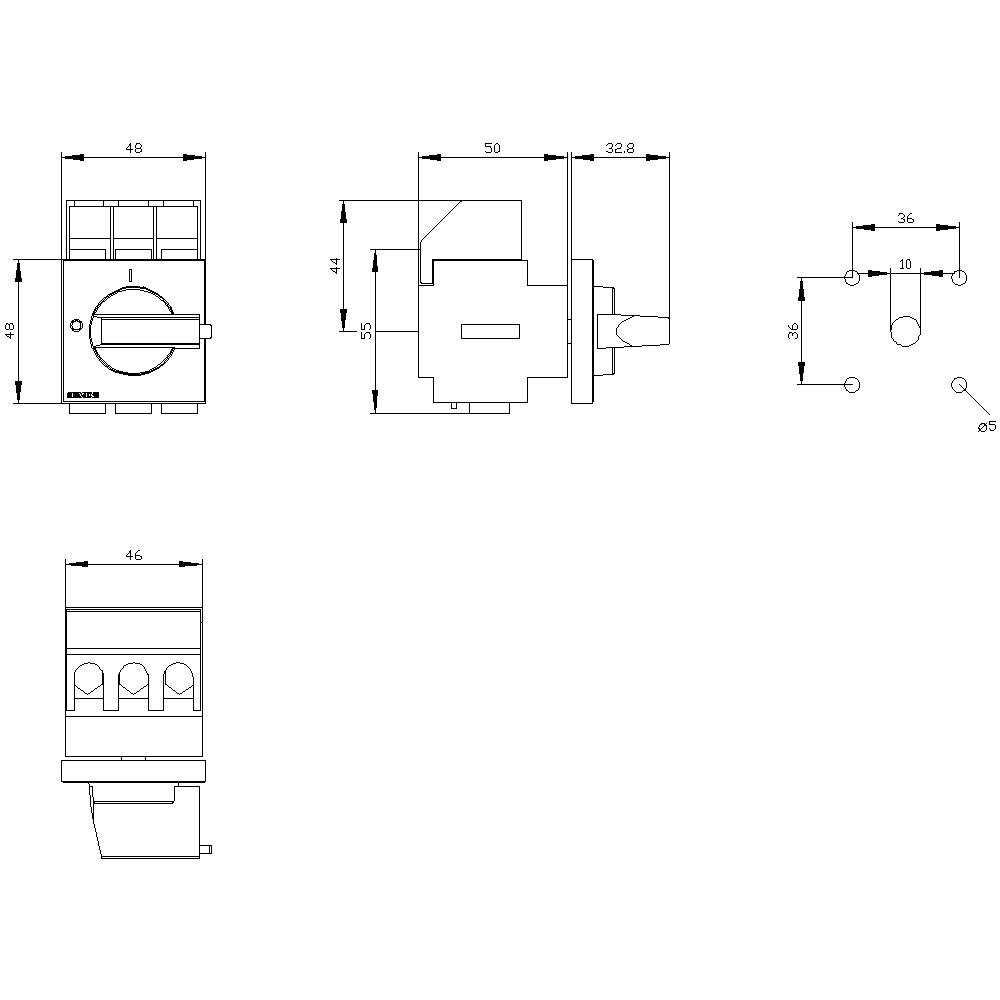

- Rozm.
(š x v x h) 49 x 71 x 85.5 mm
- Jmenovitý proud
25 A
- Jmenovitý proud - filtr
25 A
- Provedení
Hlavní vypínač
- Barva LED
černá
- Šířka
49 mm
- V
71 mm
- Hloubka
85.5 mm
8 kW
0
0
25 A
3
IP65
0
1
ANO
NE
Frame clamp
NE
Wing knob
ANO
ANO
ANO
10 kW
0.64 kA
Black
ANO
ANO
NE
ANO
ANO
690 V
NE
NE
Built-in device fixed built-in technique
25 A
NE
20
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2263622 černá 16 mm² 25 A Siemens 3LD21220TK11
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2263622 černá 16 mm² 25 A Siemens 3LD21220TK11
Popis
SENTRON, jistič 3 LD, hlavní spínač, 3-pólový, IU: 25 a, provozní výkon / při AC-23 a při 400 v: 9,5 kW, přední upevnění, otočný pohon, černý, 4 otvory pro připevnění hlavního a NOT spínače SENTRON 3LD2 pro bezpečné VYPNUTÍ zatížení v mnoha oblastech, např. u třífázových motorů, klimatizačních a ventilačních zařízení, v zařízeních pro zpracování a zpracování strojů a zařízení na podporu, v chemickém nebo potravinářském průmyslu a v nápojových zařízeních.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Modulární konstrukce, rychlá snadná montáž pomocných spínačů, svorka N-PE nebo 4. Pin. Optimální oddělení od 16 a do 250 a díky uzavření rotačního pohonu. Ochrana IP 65 s uzavřeným pouzdrem pro venkovní použití. Mnohostranně použitelný po celém světě díky mezinárodním atestacím IEC, UL, CCC, také při stavbě lodí.
Hlavní a nouzové spínače 3LD jsou k dispozici v různých variantách pro čelní upevnění, montážní desku, montážní lištu nebo montáž do rozvaděče, volitelně s otočným pohonem s přímým nebo dveřním napojením. U 3LD2 jsou k dispozici také varianty pro DC aplikace.
Hlavní a nouzové tlačítko 3LD - zabezpečení pro uživatele a systémy.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
