časové relé Finder 80.71.0.240.0000

Elektronické multifunkční časové relé s otočným přepínačem pro nastavení časových intervalů. Vhodné pro montáž na DIN lištu.

Diagram znázorňuje rozměry elektrického zařízení v milimetrech: výška 88,8, šířka 17,5, hloubka 60,8. Výrobce 'Finder'.

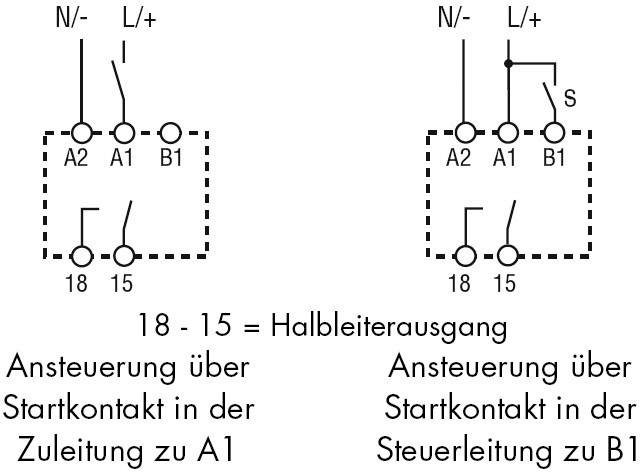

Schéma zapojení se dvěma obvody: vlevo s ovládáním přes startovací kontakt v napájecím vedení k A1, vpravo v řídicím vedení k B1.

1/3

Druh obalu

Piece

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

se zpožděným přítahem

Přechodný kontakt při zapnutí

Blinkr symetrický, na začátku impulzu

zpoždění odpadu přes spouštěcí kontakt

Zpožděný rozběh a návrat

Vstupní měnič přes startovací kontakt

Min. provozní napětí

24 V/DC

24 V/AC

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

65 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 541,32 Kč / kus)

1 541,32 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Časové relé - multifunkční, polovod, výstup 80.71.0.240.0000

6 časových rozsahů 24 h

Technické parametry

Trvání impulsu: (je-li spuštěno přes B1) 50 ms
Doba zotavení: 50 ms

Druh obalu: Piece

Kategorie produktu: časové relé

Typ: 80.71.0.240.0000

Provedení: multifunkční

Připojení: šroubová svorka

Funkce: se zpožděným přítahem
Přechodný kontakt při zapnutí
Blinkr symetrický, na začátku impulzu
zpoždění odpadu přes spouštěcí kontakt
Zpožděný rozběh a návrat
Vstupní měnič přes startovací kontakt

Min. provozní napětí: 24 V/DC
24 V/AC

Provozní napětí max.: 240 V/DC
240 V/AC

Provozní napětí: 24, 24 - 240, 240 V/DC, V/AC

Typ kontaktu: 1 spínací kontakt

Spínací napětí (max.): 240 V/DC
240 V/AC

Spínací proud (max.): 1 A

Max. spínací výkon: 2000 VA

Časový rozsah (min.): 0.1 s

Časový rozsah (max.): 24 h

Časový rozsah: 2 s
20 s
2 min
20 min
2 h
24 h

Min. teplota: -20 °C

Max. teplota: +60 °C

: IP20

Šířka: 17.5 mm

V: 60.8 mm

Hloubka: 88.8 mm

Rozm.: (š x v x h) 17.5 x 60.8 x 88.8 mm

Obsah: 1 ks

Provedení: Polovodičové časové relé multifunkční

Typ: 80.71.0.240.0000

Provozní teplota: od -10 do +50 °C

Provozní napětí: 24 - 240 V DC/AC

: 1 A

: 17.5

: 56.5 mm

: 84 mm

: 10 A

: NE

: Screw connection

: 24-240 V

: 24-240 V

: 24-240 V

: AC/DC

: IP20

: 19-265 V

: 19-265 V

: 19-265 V

: AC/DC

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Provedení

Připojení

Spínací napětí (max.)

Spínací proud (max.)

Funkce

Typ kontaktu

časové relé Finder 80.71.0.240.0000

Objednací číslo:503192

Tento produkt

multifunkční

šroubová svorka

240 V/DC240 V/AC

1 A

se zpožděným přítahemPřechodný kontakt při zapnutíBlinkr symetrický, na začátku impulzu zpoždění odpadu přes spouštěcí kontaktZpožděný rozběh a návrat Vstupní měnič přes startovací kontakt

1 spínací kontakt

časové relé Finder 80.51.0.240.0000

Objednací číslo:1842261

multifunkční

šroubová svorka

400 V/AC

8 A

se zpožděným přítahemPřechodný kontakt při zapnutíBlinkr symetrický, na začátku impulzu zpoždění odpadu přes spouštěcí kontaktZpožděný rozběh a návrat přes startovací kontakt Vstupní měnič přes startovací kontakt

1 přepínací kontakt

časové relé Finder 80.51.0.240.P000

Objednací číslo:1842262

multifunkční

pružinové připojení

400 V/AC

8 A

1 přepínací kontakt

časové relé Finder 80.01.0.240.0000

Objednací číslo:2177046

multifunkční

šroubová svorka

400 V/AC

16 A

se zpožděným přítahemPřechodný kontakt při zapnutíBlinkr na začátku impulzu se zpožděným odpademZpožděný rozběh a návrat Měnič impulzu

1 přepínací kontakt

časové relé Finder 80.11.0.240.0000

Objednací číslo:2177123

monofunkční

šroubová svorka

400 V/AC

16 A

se zpožděným přítahem

1 přepínací kontakt

časové relé Finder 80.21.0.240.0000

Objednací číslo:2177124

monofunkční

šroubová svorka

400 V/AC

16 A

Přechodný kontakt při zapnutí

1 přepínací kontakt

časové relé Finder 80.41.0.240.0000

Objednací číslo:2177125

monofunkční

šroubová svorka

400 V/AC

16 A

se zpožděným odpadem

1 přepínací kontakt

časové relé Finder 80.61.0.240.0000

Objednací číslo:2177126

monofunkční

šroubová svorka

400 V/AC

8 A

zpoždění odpadu bez pomocného napětí

1 přepínací kontakt

časové relé Finder 80.71.0.240.0000

Objednací číslo:2177127

multifunkční

šroubová svorka

240 V/DC240 V/AC

1 A

1 spínací kontakt

časové relé Finder 80.01.0.240.0000

Objednací číslo:3209558

multifunkční

šroubová svorka

400 V/AC

16 A

se zpožděným přítahemPřechodný kontakt při zapnutíBlinkr na začátku impulzu se zpožděným odpademZpožděný rozběh a návrat Měnič impulzu

1 přepínací kontakt

Ke stažení

List technických údajů

List technických údajů 503192 časové relé Finder 80.71.0.240.0000

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 503192 časové relé Finder 80.71.0.240.0000

Informace

Informace 503192 časové relé Finder 80.71.0.240.0000

Popis

Multifunkční časové relé s následujícími funkcemi: Zpoždění odezvy, mžikový spínač, blikač - začínající impulsem, zpoždění odpadu, zpoždění odezvy/odpadu, sepnutí impulsem.
