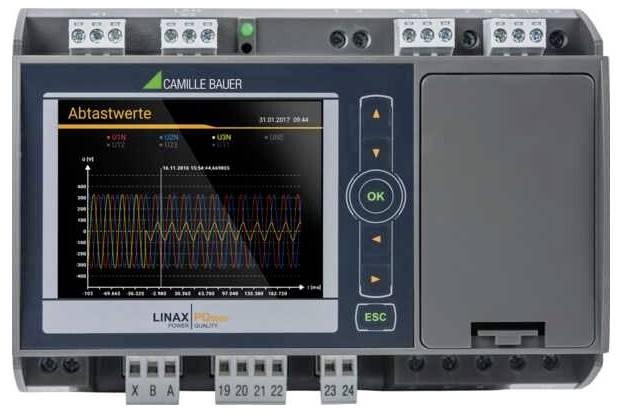

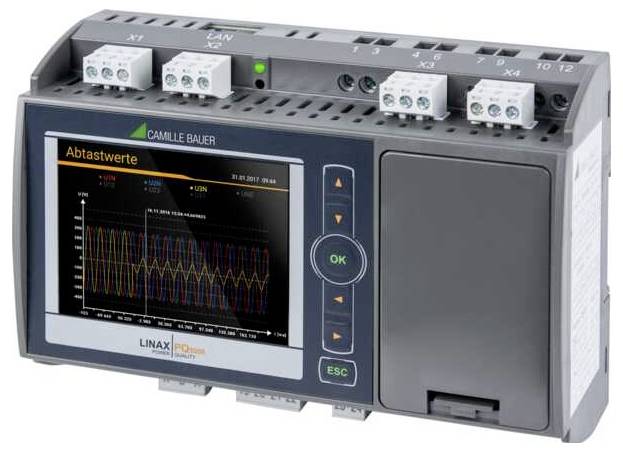

Camille Bauer LINAX PQ5000 síťový analyzátor

Stacionární PQ měřicí technika třídy a pro montáž na DIN lištu. LINAX PQ5000 kombinuje vlastnosti normativního měřicího přístroje PQ s funkcemi pro analýzu spotřeby energie a stavu sítě. Moderní vícejazyčný design umožňuje intuitivní ovládání nebo nastavení barevného TFT displeje s vysokým rozlišením na internetových stránkách přístrojů. Integrovaný webový server umožňuje vzdálený přístup, zobrazení a analýzu naměřených dat. Není nutný žádný další software. L Analýza kvality sítě přístroj umožňuje trvalé vyhodnocení kvality sítě podle IEC 61000-4-30 ED.3 do třídy A. zaznamenané PQ události (pokles napětí, nadvýšení napětí, podlom napětí, RVC, převýšení proudu a změna frekvence, homologické napětí) umožňuje prokázat, že došlo k poruchám, a hledat znečišťovatele, aby se zvýšila bezpečnost dodávek. Statistické velikosti napětí a proudu umožňují ověřit dodržování smluv o dodávkách nebo interních požadavků. Po měření lze provádět hodnocení podle EN 50160, IEC 61000-2/4/12, IEEE 519, GB/GB/T nebo podle vlastního vymezení, lze vyhotovit příslušné zprávy o shodě přímo přes internetové stránky přístroje (PQEasy Report). Nezávislá certifikace podle IEC 62586-2 prostřednictvím spolkového institutu pro metrologii Meas podpora standardizovaného formátu PQDIF nezávislého na výrobci podle IEEE 1159.3 nastavitelná doba záznamu událostí prostřednictvím internetových stránek s časovým zoomem zoom a čtením hodnot analýza toku energie s analýzou trendu pro zamezení ukládání zátěžových špiček v rozmezí šířky pásma (min/max) pro interval činné energie (IEC 62053-22:2003) (IEC 62053-24:2014) 0,5 S dalšími průměrnými hodnotami a měřiči s nastavitelnou základní velikostí. Konfigurace s TFT displejem, pro montáž na lištu 4 vstupů do proudového transformátoru (1/5A), 42... 50/60... 69.5Hz jmenovité napětí 100... 230 v AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + ZBYTEK rozhraní 1 digitální vstup pasivní 2 digitální výstupy s nepřerušným napájením (UPS) rozšíření 1: 4 analogových výstupů +/- 20mA rozšíření 2: bez rozšíření 2 zkušebních protokolů anglická komunikace Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, ZBYTEK API) Modbus/RTU automatizovaný export dat (CSV a PQDIF soubory) přístupová práva pro SchFTP server Cyber Security (ot) / Cyber Protection s kladičkovou ochranou (RBAC) Hypertext Transfer Protocol Secure (https) Whitelier Audit Log [Registration všech manipulací] SYS-Log bezpečný Update Datendatendatendatendate Datendate & zdroj nepřerušitelného napájení (UPS) PEN test Další vlastnosti 4 proudových a 4 napěťových kanálů s přesností 0.1% (kategorie měření napětí a CAT III Cat III,, měřicí rozsah měření napětí, měření, měření, přesnost měření,, měření, měření, měření, měření, přesnost měření, měření, měření: bezpečnostní kategorie měření: bezpečnostní kategorie měření: bezpečnostní kategorie měření: bezpečnostní třída ochrany proti kontaktu 300V, Cat III (proud) Standard I/o: 1 digitální vstup, 2 digitální výstupy 16 GB datová GB rychlost snímání: monitorování 18 kHz a alarm přes mezní hodnoty a monitorovací funkce pro montáž na lištu stejná obsluha jako zařízení řady SINEAX® AM/DM a zkušební protokol CENTRAX® CU je součástí dodávky. Analýza dat přes Link www.pqview.com/pqdiffractor/ lze stáhnout bezplatný software PQDiffraktor od Electrtek Concepts (nutná registrace). S tímto softwarem můžete analyzovat data z PQDIF souborů, ukládat je ve formátu CSV nebo exportovat jako grafiku. Digitální řízení sítě se softwarem SMARTCOLLECT® SC2 lze vytvořit kompletní systém Ecosystem pro Power Power Quality a Power Power Monitoring.
