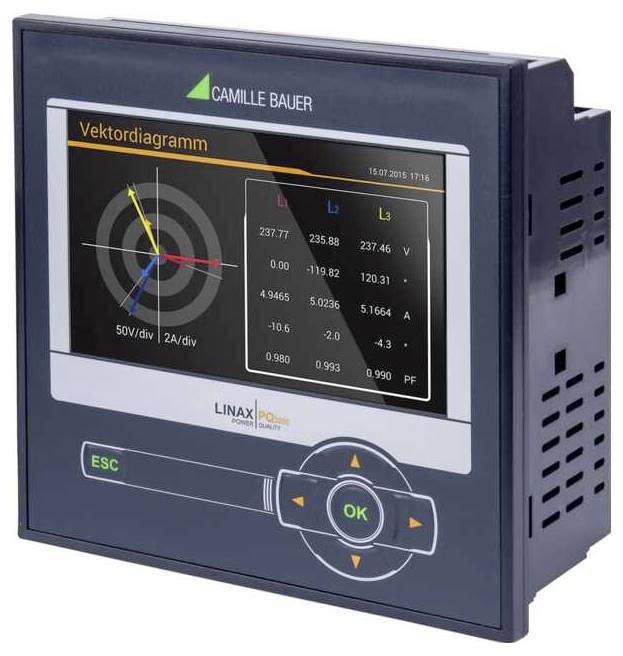

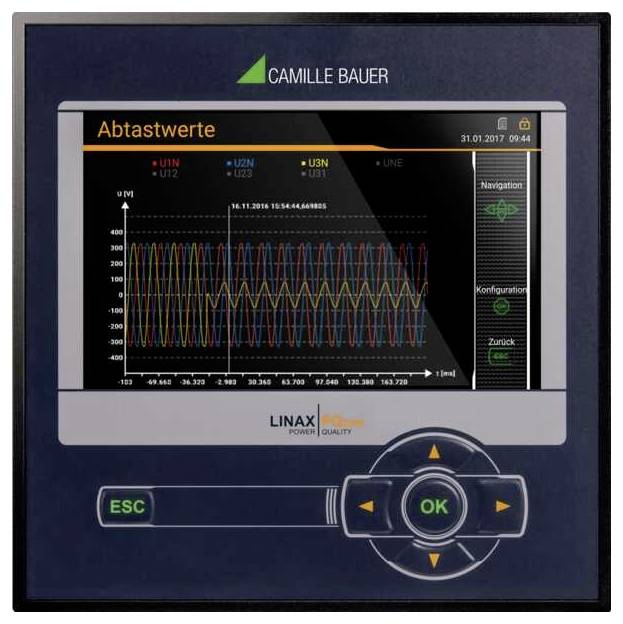

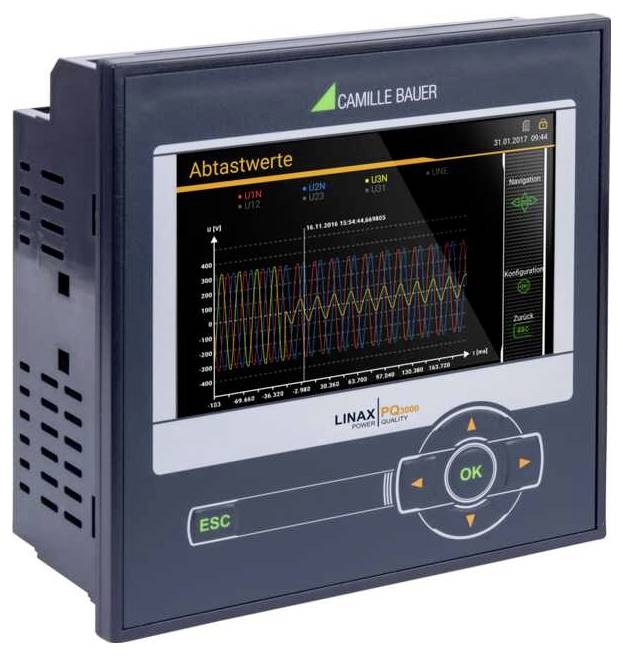

Camille Bauer LINAX PQ3000 síťový analyzátor

Stacionární výkonná měřicí technika Power Quality pro montáž na přední panel (144 x 144 mm). LINAX® PQ3000 kombinuje vlastnosti normativního měřicího přístroje PQ s funkcemi pro analýzu spotřeby energie a stavu sítě. Moderní vícejazyčný design umožňuje intuitivní ovládání nebo nastavení barevného TFT displeje s vysokým rozlišením na internetových stránkách přístrojů. Integrovaný webový server umožňuje vzdálený přístup, zobrazení a analýzu naměřených dat. Není potřeba žádný další software. Analýza kvality sítě přístroj umožňuje trvalé vyhodnocení kvality sítě podle IEC 61000-4-30 ED.3 do třídy A. zaznamenané PQ události (pokles napětí, nadvýšení napětí, podlom napětí, RVC, převýšení proudu a změna frekvence, homologické napětí) umožňuje prokázat, že došlo k poruchám, a hledat znečišťovatele, aby se zvýšila bezpečnost dodávek. Statistické velikosti napětí a proudu umožňují ověřit dodržování smluv o dodávkách nebo interních požadavků. Po měření lze provádět hodnocení podle EN 50160, IEC 61000-2/4/12, IEEE 519, GB/GB/T nebo podle vlastního vymezení, lze vyhotovit příslušné zprávy o shodě přímo přes internetové stránky přístroje (PQEasy Report). Nezávislá certifikace podle IEC 62586-2, pro třídu a podle IEC 61000-4-30 ED. 3 prostřednictvím spolkového institutu pro metrologii METAS podpora standardizovaného formátu PQDIF nezávislého na výrobci podle IEEE 1159.3 nastavitelná doba záznamu událostí prostřednictvím internetových stránek s časovým zoomem zoom a čtením hodnot měření toku energie střední hodnoty s analýzou trendu k zamezení ukládání zátěžových špiček v intervalu spolehlivosti (IEC 62053-22:2003) pro každou interval činné energie (IEC 62053-24:2014), 2S (třída jalového výkonu) 0,5 S další střední hodnoty a počítadlo s nastavitelnou základní velikostí. Konfigurace s TFT displejem, pro montáž do panelu 4 vstupů pro proudový měnič (1/5A), 42...50/60... 69.5Hz 110... 230 v AC, 130... 230 v DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + ZBYTEK rozhraní 1 digitální vstup pasivní 2 digitální výstupy pasivní rozšíření 1 (vstup a výstup): Bez rozšíření 1 rozšíření 2 (připojení): Bez rozšíření 2 3 (extra funkce): bez rozšíření o 3 zkušebních protokolů anglická komunikace Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, ZBYTEK API) Modbus/RTU automatizovaný export dat (CSV a PQDIF soubory) na server SFTP Cyber Security (ot) / Cyber Protection oprávnění přístupu na základě kladky (RBAC) Hypertext Transfer Protocol Secure 0.1 (https) Client Whitelist Audit Log [Registrace všech manipulací] s Cat-Log bezpečná aktualizace dat s CAT 4 % s přesností měření napětí a dalšími 4 testovanými měřicími kanály. 300V, Cat III (proud) Standard I/o: 1 digitální vstup, 2 digitální výstupy 16 GB datová GB rychlost snímání: monitorování 18 kHz a alarm přes mezní hodnoty a monitorovací funkce pro montáž do rozvaděče 144 x 144 mm identická obsluha jako zařízení série SINEAX® AM/DM a CENTRAX® CU zkušební protokol součástí dodávky je analýza dat přes odkaz www.pqview.com/pqdiffractor/. software PQDiffraktor od Electrtek Concepts lze stáhnout z bezplatné série. (nutná registrace) S tímto softwarem můžete analyzovat data z PQDIF souborů, ukládat je ve formátu CSV nebo exportovat jako grafiku. Digitální řízení sítě se softwarem SMARTCOLLECT® SC2 lze vytvořit kompletní systém Ecosystem pro Power Power Quality a Power Power Monitoring.
