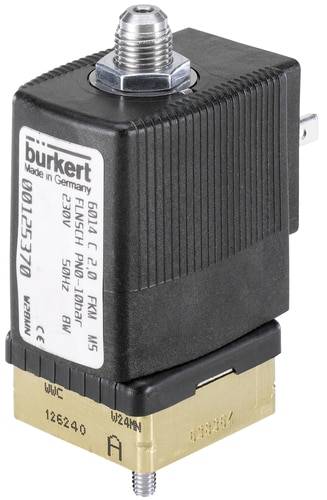

Ilustrační obrázek
Ilustrační obrázek
Bürkert zvedací ventil 209279 6014 12 V příruba, G 1/8 Jmenovitá vzdálenost 2 mm přímočinný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 665,29 Kč / kus)
2 665,29 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
3/2cestný magnetický ventil, přímý
- Přímý a kompaktní ventil s až jmenovitým dosahem DN 2,5; tlumící šrouby a závory; Banjo šroubení pro přímou montáž na pneumatický ventil; ruční ovládání pro snadné servis ventilů; energeticky úsporné impulzní provedení
Technické parametry
- Typ pohonu: Zdvihací kotva
- Hlavní princip funkce ventilu: Sedací ventil
- Spínací funkce: Zapnuto/vypnuto
- Fluidní připojení k potrubí počet: 3
- Funkce ventilu počet spínacích poloh: 2
- Jmenovitý tlak max. (Plyn): 10 bar
- Max. Jmenovitý tlak (kapalina): 10 bar
- Stejnosměrné napětí: Ano
- Jmenovitý výkon: 7 W
- Druh cívky: Nasunutý
- Materiál cívky (obalování): PA (polyamid)
- Velikost cívky: 32 mm
- Otevření spínacího času: 10 ms - 15 ms
- Spínací doba: 15 ms - 20 ms
- Výroba ventilů: Kompletní ventil
- Kategorie produktu
zvedací ventil
- Provozní napětí
12 V
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
mosaz
- Připojení
příruba
G 1/8
- Provozní médium
Kapalina; plyn
- Teplota média (rozsah)
-10 do +120 °C
- Číslo výrobce
209279
- Provozní tlak (min.)
0 bar
- Těsnicí materiál
FKM
- Funkce
2/2-cestný
- Hmotnost
0.31 kg
- Max. teplota média
+120 °C
- Min. teplota média
-10 °C
- Jmenovitá vzdálenost
2 mm
- Vlastnosti
příruba
- QNn hodnota
120 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-10 °C
- Účinky
přímočinný
- Hodnota kv
0.11
Ke stažení
List technických údajů
List technických údajů 2350861 Bürkert zvedací ventil 209279 6014 12 V příruba, G 1/8 Jmenovitá vzdálenost 2 mm přímočinný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2350861 Bürkert zvedací ventil 209279 6014 12 V příruba, G 1/8 Jmenovitá vzdálenost 2 mm přímočinný 1 ks
Popis
Ventil 6014 je přímý zdvihací ventil. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace těsnicích materiálů. Příruba typu Bürkert (SFB) umožňuje prostorově úsporné připojení ventilů na vícenásobnou připojovací desku. Cívky jsou vyrobeny z polyamidového materiálu nebo chemicky odolného epoxidu. Pro snížení elektrického příkonu během provozu jsou k dispozici pulsní cívky. Volitelné ruční ovládání umožňuje rychlé uvedení do provozu a snadnou údržbu. Ve spojení se zásuvkou pro přístroje podle DIN EN 175301-803 tvar a splňují ventily stupeň krytí IP65. Ventily v nerezovém provedení splňují NEMA 4X.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
