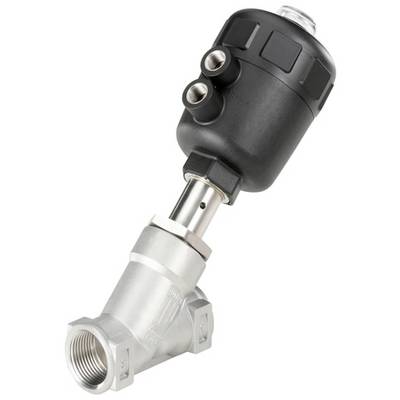

Ilustrační obrázek

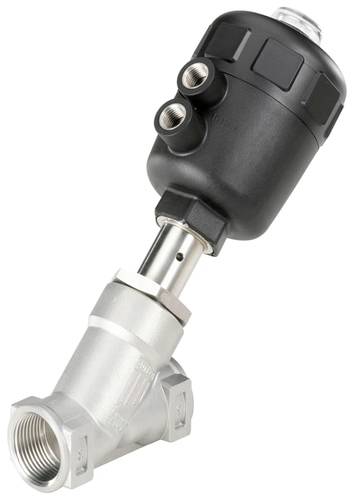

Ilustrační obrázek
Bürkert ventil se šikmým sedlem 2000 136816 0 do 16 bar 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 891,74 Kč / kus)
3 891,74 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Pohon - provedení: Classic
- Velikost pohonu: 40 mm
- Pohon - dotaz na nastavení pomocí magnetického pístu: Ne
- Pohon - materiál kategorie: Plasty
- Pohon - materiál: PA (polyamid)
- Pohon - o kroužek mezi víkem a zásuvkou: Ne
- Pohon - přípojka řídicího vzduchu typ: Vnitřní závit
- Pohon - přípojka řídicího vzduchu, typ závitu: G
- Pohon - přípojka řídicího vzduchu o průměru (v palcích) 1/8 palců
- Pohon - pozice pro přívod vzduchu: Ve směru vedení
- Pohon - přípojka řídicího vzduchu materiál: Ušlechtilá ocel
- Upínací prvek - průměr otvoru řídicího vzduchu 1,2 mm
- Pohon - rozhraní k pohonu: Metrické
- Pohon - zvýšená chemická odolnost: Ne
- Pohon - regulační kužel: Ne
- Pohon - přípojka řídicího vzduchu 1 předmontovaná: Kuželový kolík
- Pohon - přípojka řídicího vzduchu 2 předmontovaná: Kuželový kolík
- Těsnicí materiál - těsnění sedadla kategorie: Plasty
- Těsnicí materiál – materiál těsnění sedadla: PTFE (polytetrafluorethylen)
- Těsnicí materiál - těsnění pláště s dual-PRŮVLAK materiál: Grafit
- Těsnicí materiál - přiloženo těsnění: Ano
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 185 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 30 °C.
- Tlak a teplota - jmenovitý tlak min.: 0 bar
- Tlak a teplota - jmenovitý tlak max. 16 bar
- Tlak a teplota - řídicí tlak min. 4 bar
- Tlak a teplota - řídicí tlak max. 10 bar
- Tlak a teplota - vakuum ovládání: Ne
- Charakteristiky přístroje - produktová podskupina: Ventily/ventily
- Charakteristiky přístroje - hlavní ventil princip funkce: Šikmo usazený ventil
- Charakteristiky přístroje - ovládání ventilu: Pneumatické
- Přístrojové vlastnosti - Výroba ventilů: Pohon
- Charakteristiky přístrojů - Výroba surového ventilového pouzdra: Zalité
- Vlastnosti zařízení - proudění: Nad sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Přístrojové vlastnosti - kyslíkové provedení: Ne
- Medium & kalibrace - CIP podpora: Ano
- Medium & kalibrace - SIP kompatibilní: Ano
- Jmenovitý průměr (kV) - jmenovitý průměr skříně: 15 mm
- Jmenovitý průměr (kV) - jmenovitý průměr skříně (IN): 1/2 palců
- Jmenovitý průměr (kV) - jmenovitý průměr sedadla: 15 mm
- Materiály - kryt ventilu kategorie: Kovy
- Materiály - kryt ventilu: Ušlechtilá ocel
- Materiály - kryt ventilu povrchové úpravy uvnitř: Nepracuje
- Materiály - pouzdra ventilu vnější povrchové úpravy: Nepracuje
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - ruční ovládání: Ne
- Způsob činnosti - řídicí funkce: A - v klidové poloze uzavřený (NC)
- Způsob činnosti - dodatečné ruční ovládání: Ne
- Schválení - zkušební osvědčení 3.1 přiloženo: Ne
- Typ schválení: IECEx, ATEXIECEx, ATEX
- Typ povolení: EX h IIC T4 GB, EX h IIIC T135 °C dB, II 2 G EX h IIC T4 GB, II 2 D ex h IIIC T135 °C dB
- Kategorie produktu
ventil se šikmým sedlem
- Rozsah stupnice (max.)
16 bar
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
136816
- Provozní tlak (max.)
16 bar
- Provozní tlak (min.)
0 bar
- Rozsah provozního tlaku
0 do 16 bar
- Ø vedení
15 mm
- Typ
2 000
- Max. teplota média
185 °C
- Min. teplota média
-10 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3046935 Bürkert ventil se šikmým sedlem 2000 136816 0 do 16 bar 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046935 Bürkert ventil se šikmým sedlem 2000 136816 0 do 16 bar 1 ks
Popis
Šikmo ovládaný ventil se skládá z pneumaticky ovládaného pístového pohonu a 2cestného ventilu. Pohon je závislý na okolní teplotě a je k dispozici ve dvou různých materiálech, PA a PPS. Osvědčené automatické utěsnění vřetene zaručuje vysokou těsnost. Výhodné 2cestné pouzdro ventilu z červeného bronzu nebo jemné litiny umožňuje vysoký průtok. Tyto bezúdržbové a odolné ventily lze dovybavit sortimentem příslušenství pro zobrazení nastavení, omezení zdvihu nebo ruční nouzové ovládání.
