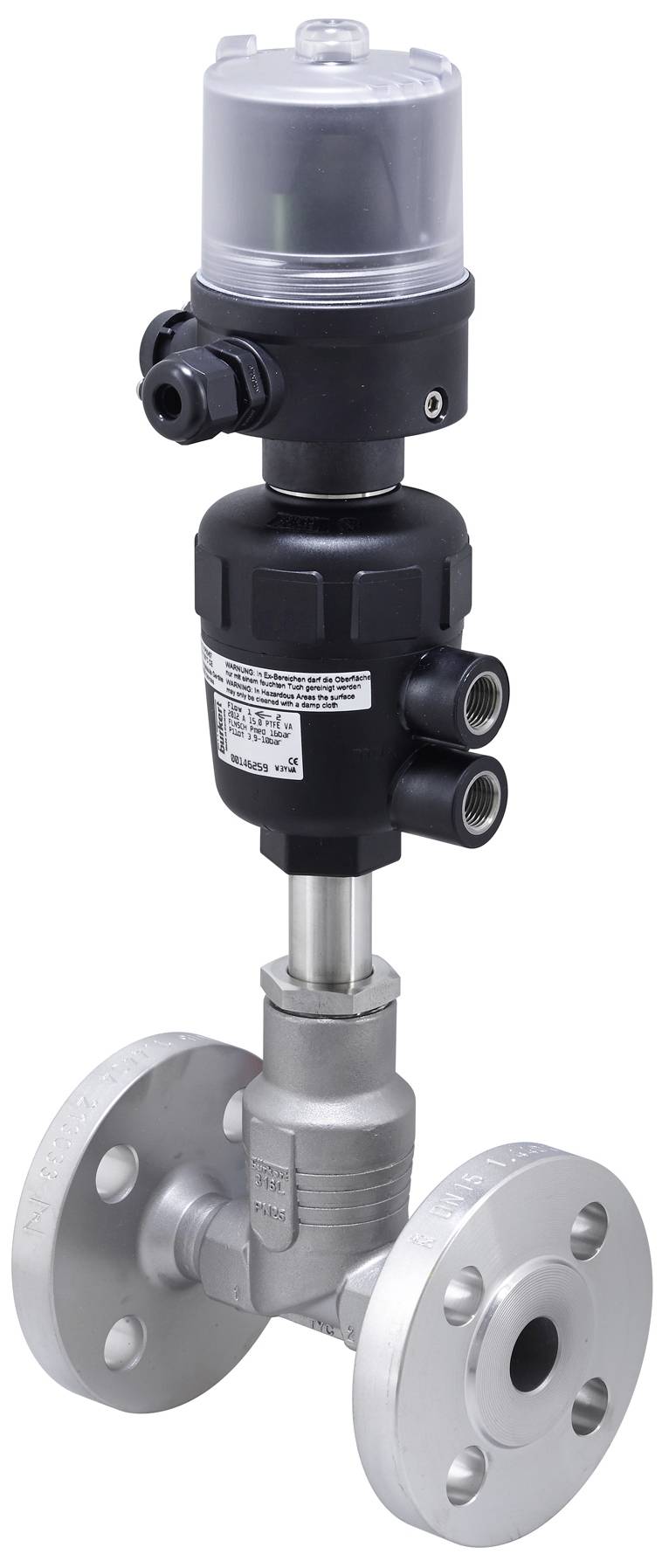

Bürkert Systém nastavování procesů s ovládací hlavou 295568 8801 Materiál pouzdra nerezová ocel Těsnicí materiál PTFE 1
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (65 784,30 Kč / kus)
65 784,30 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Pohon - provedení: PA pohon, VA závitová zdířka na ovládacím vzduchu
- Velikost pohonu - DM 125 mm
- Funkce - funkce: Není nutné uvádět
- Charakteristiky přístroje - druh pohonu: Bez ventilů
- Procesní/potrubní připojení - přírubový obraz: Rozhraní ovládání elementů a Remote senzor pro pohon Classic nebo cizím výrobcem
- Napětí - napájecí napětí: Bez
- Způsob činnosti - řízení: Uzavřeno pružinovou silou
- Materiál: Nerezová ocel
- Materiál těsnění: PTFE
- Jmenovitý průměr 80 mm
- Připojení k potrubí: Konec příruby podle DIN EN 1092-1 pro DN80 (PN25) (podle DIN 2634)
- Zahn. Připojení: Kabelová průchodka
- Ovládání: Bez signálu
- Připojení k potrubí: 1: Není k dispozici
- Cesty/nastavení: 2 cesty / 2 polohy
- Rozhraní: Rameno/pohon: Závit nippelu M100 x 2 (standard DN 80)
- Přípojka řídicího vzduchu: Závit G1/4, zásuvka
- Pneumatické funkce: Bez ventilu
- Typ ventilu: Rovná část ventilu, typ 2012
- Provedení: Bez
- Snímač dráhy: Bez
- Typ řízení: U zpětné hlásiče/zneuv. Řízení 8697
- Fluidické připojení: Bez
- Ovládání/konfety: Bez
- Spínač přiblížení: 2 spínače přiblížení, 2 vodiče, 24 v DC
- Softwarové zpětné čidlo: Bez
- Přídavná funkce: Bez
- Komunikace: Bez
- Montáž: Bez
- Ovládání: Není k dispozici
- Ventil VB1: Není osazen
- Funkce řízení VB1: Žádné
- Ventilový blok VB2: Není vybaven
- Funkce řízení VB2: Žádné označení
- Systém povolení: Bez povolení
- Příslušenství: Bez
- Schváleno komponenty: UL listed pro USA a Canada cULus
- Typ
8801
- Kategorie produktu
Systém nastavování procesů s ovládací hlavou
- Materiál pouzdra
nerezová ocel
- Připojení
spojka G 1/4
- Číslo výrobce
295568
- Velikost pohonu Ø
125 mm
- Těsnicí materiál
PTFE
- Médium
stlačený vzduch
- Jmenovitá vzdálenost
80 mm
- Účinky
v klidové poloze uzavřen mechanickou pružinou
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3047820 Bürkert Systém nastavování procesů s ovládací hlavou 295568 8801 Materiál pouzdra nerezová ocel Těsnicí materiál PTFE 1
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047820 Bürkert Systém nastavování procesů s ovládací hlavou 295568 8801 Materiál pouzdra nerezová ocel Těsnicí materiál PTFE 1
Popis
Design zařízení série 8801 On/Off umožňuje snadnou integraci automatizačních jednotek ve všech stupních: Od elektrického/optického resetování, přes pneumatické ovládání, volitelně integrované rozhraní průmyslové sběrnice až po výbušnou řídící hlavu. Vysoce integrovaný systém z ventilu a automatizační jednotky se vyznačuje kompaktností a hladkým designem, integrovanými řídicími kanály, ochranou IP65/67/NEMA4X a vysokou chemickou odolností.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
