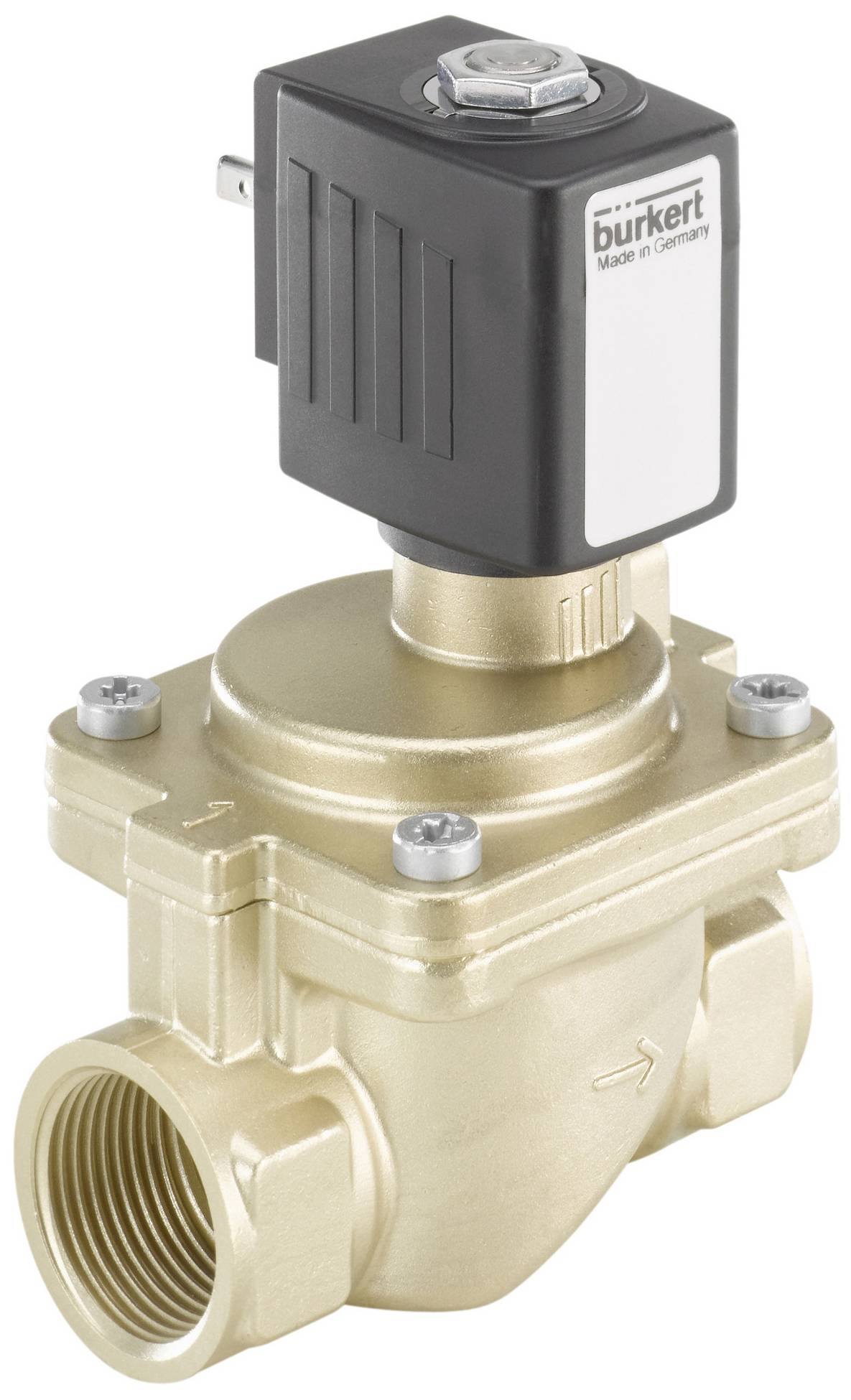

Bürkert servem řízený ventil 327236 6281 230 V 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 028,93 Kč / kus)
3 028,93 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil; servem řízený
- Membránový ventil řízený servem až do jmenovitého průměru DN50
- Středově přišroubovaný sfulový systém odolný proti vibracím
- Tlumí uzavírání a tichý provoz
- Energeticky úsporná technologie dvojité sukkové technologie v provedení Kick and Drop
- Provedení s ochranou proti explozi
Technické parametry
- Těsnicí materiál - předřídicí jednotka těsnění: NBR (nitrilový kaučuk)
- Těsnicí materiál - těsnění sedadla kategorie: Elastomery
- Těsnicí materiál – materiál těsnění sedadla: NBR (nitrilový kaučuk)
- Těsnicí materiál - utěsnění vnější části: NBR (nitrilový kaučuk)
- Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 16
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 80 °C.
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min. 0,5 bar
- Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
- Tlak a teplota - max. Jmenovitý tlak (kapalina): 16 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
- Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Přístrojové vlastnosti - montážní délka 58 mm
- Charakteristiky přístroje - hlavní princip funkce ventilu: Membránový ventil
- Charakteristiky přístroje - spínací čas otevření max.: 1.000 ms
- Charakteristiky přístroje - doba sepnutí je max.: 3.000 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky zařízení - montáž ventilu: Kompletní ventil
- Vlastnosti zařízení - proudění: Nad sedadlem
- Přístrojové vlastnosti - vakuové provedení: Ne
- Přístrojové vlastnosti - kyslíkové provedení: Ne
- Charakteristiky přístroje - druh pohonu: Zdvihací kotva
- Charakteristiky přístroje - obsluha: Servoově řízená
- Vlastnosti zařízení - oddělení médií: Ne
- Charakteristiky přístroje - spínací funkce: On/off s odvzdušněním na zátce
- Charakteristiky přístroje - doba zapnutí min.: 50 ms
- Přístrojové vlastnosti - doba spínání min.: 120 ms
- Charakteristiky přístroje - analytické provedení: Ne
- Charakteristiky přístroje - nastavení otevření ventilu: Ne
- Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
- Charakteristiky zařízení - ventil na olejové hořáku: Ne
- Přístrojové vlastnosti - parní provedení: Ne
- Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
- Přístrojové vlastnosti - generace: EV
- Vlastnosti zařízení - ovládání centrálního zamykání: Ano
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 3.900 l/min
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,2 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 13 mm
- Jmenovitý průměr (kV) – kV (voda): 3,6 m3/h.
- Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 1/2 palců
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1/2
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Procesní / potrubní připojení - připojení k potrubí 2 typ: Vnitřní závit
- Procesní / připojení k potrubí: Připojení k potrubí: 2 typy závitů: Typ G
- Procesní / vedení - připojení k potrubí: 2 názvy závitů: 1/2
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ne
- Napětí - napětí min / jmenovité napětí: 230 V.
- Napětí - napětí max / jmenovité napětí: 230 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ne
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Cívka (jádro) KERN) - velikost cívky: 32 mm
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - Kick a Drop cívka: Technologie úspory energie umožňuje úsporu energie
- Cívka (jádro) KERN - tiché provedení: Ne
- Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
- Cívka (jádro) KERN) - cívka materiál (obalení): PA (polyamid)
- Cívka (jádro) KERN - teplotní izolační třída pohonu: B
- Cívka (jádro) KERN - zapínací výkon AC: 24 v
- A
- Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
- Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
- Cívka (jádro) KERN - jmenovitý výkon AC: 14 v
- A
- Materiály - hlavní ventil materiál dotýkající se média: Mosaz
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: B – v klidové poloze otevřen - tlaková přípojka 1 (P/NO)B - v klidové poloze otevřena - tlaková přípojka 1 (P/NO)
- Způsob činnosti - ruční ovládání: Ne
- Jmenovitý výkon: 8 W.
- Napětí frekvence 50/60 Hz
- Kategorie produktu
servem řízený ventil
- Provozní napětí
230 V
- Provozní tlak (max.)
0.5 bar
- Materiál pouzdra
mosaz
- Teplota média (rozsah)
-10 do 80 °C
- Číslo výrobce
327236
- Hmotnost
0.6600 kg
- Max. teplota média
80 °C
- Min. teplota média
-10 °C
- Šířka
42 mm
- V
104.6 mm
- Délka
58 mm
IP65
- Max. okolní teplota
55 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3047364 Bürkert servem řízený ventil 327236 6281 230 V 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047364 Bürkert servem řízený ventil 327236 6281 230 V 1 ks
Popis
Ventil 6281 je membránový ventil řízený servem řady S.EV. Pro funkci ventilu je vždy nutný minimální diferencový tlak. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Standardní měřicí pouzdro splňuje všechny evropské požadavky na pitnou vodu. Pro další trhy je k dispozici mimo jiné i nestabilní mosaz. Nabídka je doplněna variantou z nerezové oceli. Za účelem snížení elektrické spotřeby energie během provozu jsou cívky s integrovanou „Kick and Drop“ (KD) elektronikou dostupná v technologii dvojité cívky. Dodávka ventilu s ručním ovládání pro jednoduchou údržbu a uvedení do provozu.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
