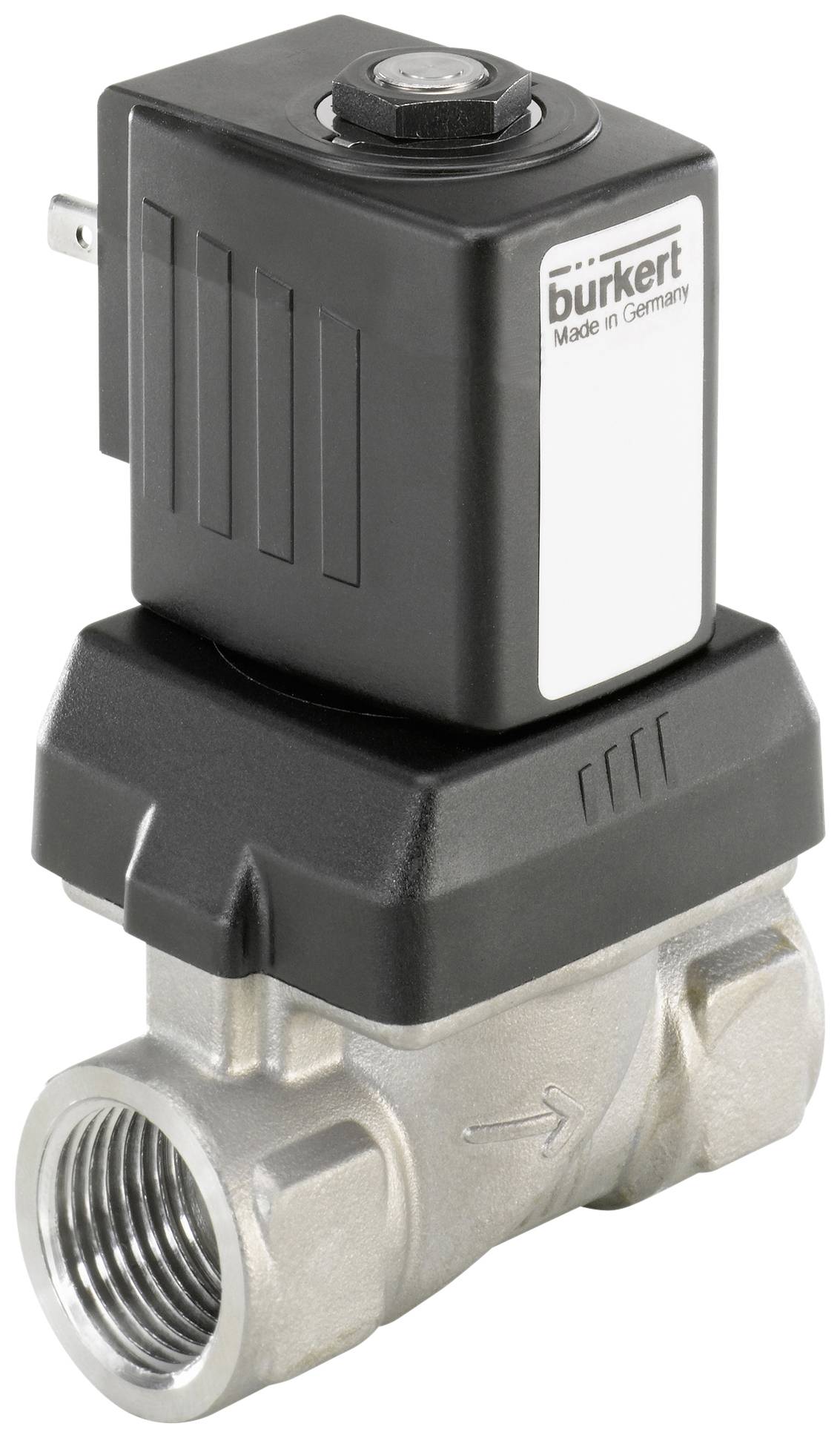

Bürkert servem řízený ventil 222150 6213 EV 24 V/DC spojka G 3/8 Jmenovitá vzdálenost 10 mm 2/2-cestný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 995,87 Kč / kus)
3 995,87 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil pro kapaliny
- Spínací ventil pro vody
- Krátké montážní délka
- Vyšší hodnoty průtoku
- Schliessschlagarm a NEHLUČNÝ
Technické parametry
- Jmenovitý průměr 10,0 mm
- Připojení k potrubí: hrdlo G 3/8"
- Kv-Wert 1,9 m³/h
- Rozsah tlaku 0 - 10 bar
- Napětí: 024 V/DC
- Teplota média -10 až +80 °C
- Teplota okolí max. +55 °C
- Spínací časy 0,1 - 4 sekundy (podle jmenovitý průměr a diferenčního tlaku)
- Elektrické příkon 10 (11) W (teplo cívka)
- Kategorie produktu
servem řízený ventil
- Provozní napětí
24 V/DC
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
nerezová ocel
- Připojení
spojka G 3/8
- Provozní teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do +80 °C
- Číslo výrobce
222150
- Provozní tlak (min.)
0.1 bar
- Min. provozní teplota
-10 °C
- Těsnicí materiál
NBR
- Funkce
2/2-cestný
- Hmotnost
0.495 kg
- Max. teplota média
+80 °C
- Min. teplota média
-10 °C
- Médium
neutrální kapaliny
- Jmenovitá vzdálenost
10 mm
- Vlastnosti
spojka
- Šířka
36 mm
- V
82.1 mm
- Délka
50 mm
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
- Účinky
2/2-cestný
- Hodnota kv
31.67 l/min
Ke stažení
List technických údajů
List technických údajů 626522 Bürkert servem řízený ventil 222150 6213 EV 24 V/DC spojka G 3/8 Jmenovitá vzdálenost 10 mm 2/2-cestný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 626522 Bürkert servem řízený ventil 222150 6213 EV 24 V/DC spojka G 3/8 Jmenovitá vzdálenost 10 mm 2/2-cestný 1 ks
Popis
Federgekoppeltes, normálně uzavřený magnetický ventil pro neutrální kapaliny. Konstrukce je schliessschlagdampfend. Pro plné otevření je tlaková od 0,1 bar.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2cestný průchozí ventil
- Normálně zavřený
- Materiál pláště: nerezová ocel 1.4408 (316)
- Vnitřní části ventilu nerezové oceli a plastu (PPS)
- Těsnicí materiál NBR
- Média: neutrální kapaliny, vodě, Hydraulikol, olejům bez aditiva
- Cívka materiál Polyamid (třída B)
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: trvalý provoz 100% provozní cyklus
- Stupeň krytí IP 65 se zásuvkou
- Elektrické připojení podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Montážní poloha libovolně, nejlépe pohon nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
