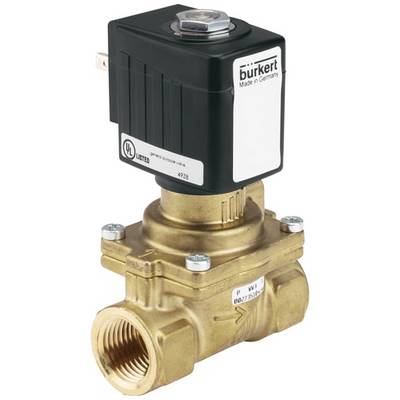

Ilustrační obrázek
Ilustrační obrázek
Bürkert servem řízený ventil 221952 6281 EV 24 V/DC spojka G 1/2 Jmenovitá vzdálenost 13 mm 2/2-cestný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 106,61 Kč / kus)
3 106,61 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
2/2cestný magnetický ventil s servo membrána
- Spínací ventil pro vody
- Krátké montážní délka
- Vyšší hodnoty průtoku
- Schliessschlagarm a NEHLUČNÝ
- Odolná membrána
Technické parametry
- Jmenovitý průměr 13,0 mm
- Připojení k potrubí: hrdlo G 1/2"
- Kv-Wert 3,8 m³/h
- Rozsah tlaku 0,2 - 16 bar
- Napětí: 024 V/DC
- Teplota média -10 až +80 °C
- Teplota okolí max. +55 °C
- Spínací časy 0,1 - 4 sekundy (podle jmenovitý průměr a diferenčního tlaku)
- Elektrické příkon 8 (9,5) W (teplo cívka)
- Kategorie produktu
servem řízený ventil
- Provozní napětí
24 V/DC
- Provozní tlak (max.)
16 bar
- Materiál pouzdra
mosaz
- Připojení
spojka G 1/2
- Provozní teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do +80 °C
- Číslo výrobce
221952
- Provozní tlak (min.)
0.2 bar
- Min. provozní teplota
-10 °C
- Těsnicí materiál
NBR
- Funkce
2/2-cestný
- Hmotnost
0.600 kg
- Max. teplota média
+80 °C
- Min. teplota média
-10 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
13 mm
- Vlastnosti
spojka
- Délka
65 mm
- QNn hodnota
4100 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
- Účinky
2/2-cestný
- Hodnota kv
63.33 l/min
Ke stažení
List technických údajů
List technických údajů 626788 Bürkert servem řízený ventil 221952 6281 EV 24 V/DC spojka G 1/2 Jmenovitá vzdálenost 13 mm 2/2-cestný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 626788 Bürkert servem řízený ventil 221952 6281 EV 24 V/DC spojka G 1/2 Jmenovitá vzdálenost 13 mm 2/2-cestný 1 ks
Popis
Magnetický ventil s Vorgesteuertes servo membrána pro ovládání tekutá a čistý médií. Konstrukce je schliessschlagdampfend. Pro plné otevírání a zavírání je tlaková od 0,5 bar.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2cestný průchozí ventil
- Normálně zavřený
- S handhilfsbetatigung
- Materiál pláště: mosaz podle DIN EN 50930-6
- Ventil vnitřní součástky z nerezové oceli, mosazi a plast (PPS)
- Těsnicí materiál NBR
- Média: neutrální média, např. tlak vzduchu, vodní
- Cívka materiál polyamid
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: trvalý provoz 100% provozní cyklus
- Stupeň krytí IP 65 se zásuvkou
- Elektrické připojení podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Montážní poloha libovolně, nejlépe pohon nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
