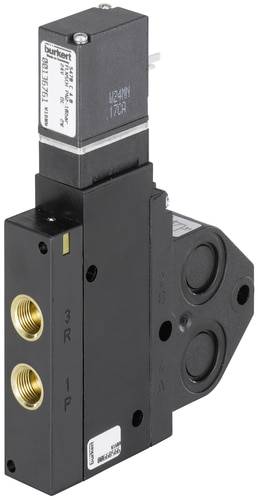

Bürkert servem řízený ventil 136768 5470 Namur 110 V/DC, 120 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 690,08 Kč / kus)
2 690,08 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
4/2cestný magnetický ventil pro pneumatiky s přírubou Namur
- Velmi spolehlivé spínání
- Nízký elektrický příkon
- Plastové provedení
- Standardně s pomocným ručním ovládání
Technické parametry
- Jmenovitý průměr 4,0 mm
- QNn hodnota vzduchu 300 l/min
- Rozsah tlaku 2 - 10 bar
- Připojení k směrům G 1/8" (přípojky 1 a 3), Namur příruba (přípojky 2 a 4)
- Napětí 110 - 120 v/DC
- Teplota média: -10 až +50 °C.
- Okolní teplota -10 až +55 °C.
- Doba rozpojení: 15 ms
- Doba sepnutí 20 ms
- Elektrický příkon 3 W.
- Typ
5470 Namur
- Kategorie produktu
servem řízený ventil
- Provozní napětí
110 V/DC
120 V/DC
- Materiál pouzdra
polyamid
- Připojení
G 1/8
- Provozní tlak (max.)
10 bar
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Příkon (odběr)
3 W
- Číslo výrobce
136768
- Provozní tlak (min.)
2 bar
- Těsnicí materiál
NBR
- Funkce
4/2-cestné
- Hmotnost
0.150 kg
- Teplota média (rozsah)
-10 do +50 °C
- Max. teplota média
+50 °C
- Min. teplota média
-10 °C
- Médium
neutrální plyny
- Jmenovitá vzdálenost
4 mm
- Vlastnosti
elektromagnetický ventil Namur - boční pohled
- V
115 mm
- Délka
87 mm
- QNn hodnota
300 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-10 °C
- Účinky
v klidové poloze tlak převáděn na výstup 2, výstup 4 odvzdušněn
Ke stažení
List technických údajů
List technických údajů 626296 Bürkert servem řízený ventil 136768 5470 Namur 110 V/DC, 120 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 626296 Bürkert servem řízený ventil 136768 5470 Namur 110 V/DC, 120 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks
Popis
Magnetický ventil je vybaven standardní přírubou Namur pro snadnou přímou montáž na procesním pohon. Je vyrobena z velmi kvalitních plastů.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 4/2cestný magnetický ventil Namur
- S pomocným ovládání rukou
- Bez proudu tlak převáděn na výstup 2, výstup 4 odvzdušněn
- Materiál pláště: Polyamid
- Těsnicí materiál NBR
- Kapalný stlačený vzduch naolejovaný a neolejovaný neutrální plyny (5 µm filtrace)
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: Trvalý provoz 100 % doba zapnutí
- Ochrana IP 65 se zásuvkou na nářadí
- Elektrické připojení konektorů podle DIN 43650 tvar C
- Montážní poloha libovolná, pokud možno pohon vzhůru
- Boční zástrčkové přípojky
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
