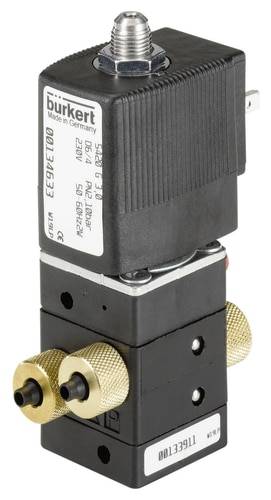

Bürkert servem řízený ventil 134631 5420 24 V/AC 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 552,89 Kč / kus)
3 552,89 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
4/2cestný pneumatický ventil 5420
- Kompaktní ventil
- Průvlečná cívka
- Výfuk je regulovatelný
- Hadicová, závitová a přírubová přípojka
- Provedení sedací části
Technické parametry
- Připojení k potrubí (1 a 3) šroubový nástavec hadice 6/4
- Připojení k potrubí (2 a 4) šroubový nástavec hadice 6/4
- Jmenovitý průměr 3,0 mm
- Qnn hodnota vzduchu 200 l/min
- Rozsah tlaku 2,5 - 10 bar
- Napětí 024/50 - 60 V/Hz
- Teplota média -10 až +60 °C
- Teplota okolí max. +55 °C
- Doba rozpojení 30 ms (tlaku 0 až 90 %)
- Doba zapnutí 20 ms (tlaku 0 až 90 %)
- Elektrické příkon 11 VA (zpoždění sepnutí), 6 VA (provoz)
- Kategorie produktu
servem řízený ventil
- Provozní napětí
24 V/AC
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
polyamid
- Teplota média (rozsah)
-10 do +60 °C
- Číslo výrobce
134631
- Těsnicí materiál
NBR
- Funkce
4/2-cestné
- Hmotnost
0.292 kg
- Max. teplota média
+60 °C
- Min. teplota média
-10 °C
- Šířka
122 mm
- V
65 mm
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-10 °C
- Hodnota kv
0
Ke stažení
List technických údajů
List technických údajů 1533559 Bürkert servem řízený ventil 134631 5420 24 V/AC 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1533559 Bürkert servem řízený ventil 134631 5420 24 V/AC 1 ks
Popis
Typ 5420 je předem řízený 4-cestný sedací ventil se Servomerovými membránami. K přepínání je zapotřebí minimální rozdíl tlaku 2,5 bar. Ventil může být namontován na dvoukanálové připojovací desky se společným napájením tlaku.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
