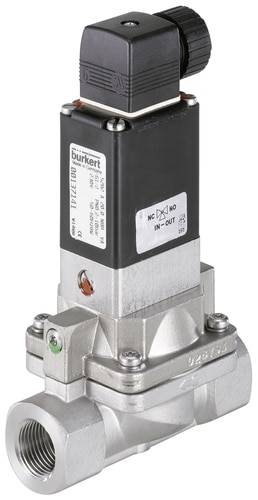

Ilustrační obrázek
Ilustrační obrázek
Bürkert servem řízený ventil 134523 5282 24 V/AC spojka G 1 Jmenovitá vzdálenost 25 mm 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (24 461,98 Kč / kus)
24 461,98 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil, vorgesteuert s mediálním odděleným pilot ventil
- Jedinečná technologie oddělení médií
- Také pro lehce znečištěné a agresivní média
- Nastavitelné časy otevírání a zavírání
- Účinek ukazují adaptace (bezproudové otevřené nebo normálně zavřený)
- Servisní šetrná ruční ovládání
Technické parametry
- Objímka připojení G 1"
- Jmenovitý průměr 25,0 mm
- Kv-Wert 10,0 m³/h
- Rozsah tlaku 0,2 - 10 bar
- Napětí: 024 V/DC
- Teplota média 0 až +90 °C
- Teplota okolí max. +55 °C
- Doba rozpojení: 0,1 - 0,8 s
- Doba sepnutí 1,0 - 4,0 s
- Elektrické příkon 24 VA (zpoždění sepnutí) 14/8 VA/W (provoz)
- Kategorie produktu
servem řízený ventil
- Provozní napětí
24 V/AC
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
nerezová ocel
- Připojení
spojka G 1
- Teplota média (rozsah)
0 do +90 °C
- Číslo výrobce
134523
- Provozní tlak (min.)
0.2 bar
- Těsnicí materiál
FKM
- Funkce
2/2-cestný
- Hmotnost
1.800 kg
- Max. teplota média
+90 °C
- Min. teplota média
0 °C
- Médium
mírně znečištěná média
- Jmenovitá vzdálenost
25 mm
- Vlastnosti
spojka
- Délka
115 mm
- QNn hodnota
11000 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
- Hodnota kv
166.67 l/min
Ke stažení
List technických údajů
List technických údajů 624571 Bürkert servem řízený ventil 134523 5282 24 V/AC spojka G 1 Jmenovitá vzdálenost 25 mm 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 624571 Bürkert servem řízený ventil 134523 5282 24 V/AC spojka G 1 Jmenovitá vzdálenost 25 mm 1 ks
Popis
Jedinečný vorgesteuertes průchozí magnetický ventil s servo membrána, média odpojen, pro univerzální použití u tekutých a plynných médiích podle materiál odolnost. Tato konstrukce ventilu reaguje podstatně odolnost na nečistoty jako Hubankerventile a nabízejí tak mnoho výhod v procesní prostředí. 3-Wege-Klappankervorsteuerung má sériově je ruční ovládání. Které zavírací a otevření jsou časy plynule nastavitelný.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2cestný magnetický ventil
- Normálně zavřený nebo otáčením Vorsteuerung změna o 180 ° v normálně otevřený
- Materiál pláště: nerezová ocel 1.4581
- Těsnicí materiál FKM
- Cívka materiál epoxid
- Tepelná izolace třída cívka H
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: trvalý provoz 100% provozní cyklus
- Stupeň krytí IP 65 se zásuvkou
- Elektrické připojení Steckerfahnen podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Montážní poloha libovolně, nejlépe nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
