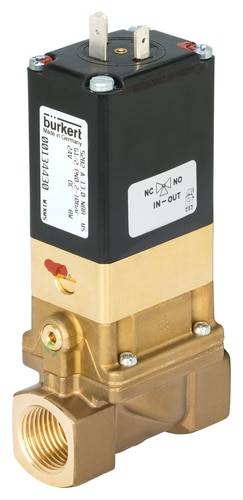

Ilustrační obrázek

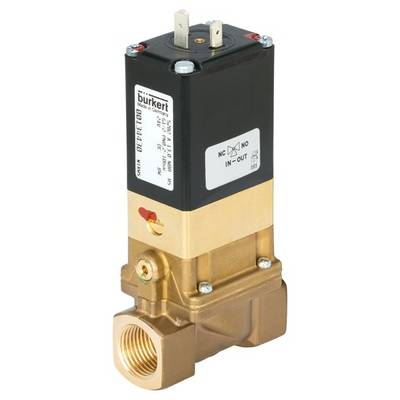

Ilustrační obrázek
Bürkert servem řízený ventil 134449 5282 230 V/AC spojka G 1 1/2 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (13 657,02 Kč / kus)
13 657,02 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil, vorgesteuert s mediálním odděleným pilot ventil
- Jedinečná technologie oddělení médií
- Také pro lehce znečištěné a agresivní média
- Nastavitelné časy otevírání a zavírání
- Účinek ukazují adaptace (bezproudové otevřené nebo normálně zavřený)
- Servisní šetrná ruční ovládání
Technické parametry
- Objímka připojení G 1 1/2"
- Jmenovitý průměr 40,0 mm
- Kv-Wert 20,0 m³/h
- Rozsah tlaku 0,2 - 10 bar
- Napětí 230 V/50 - 60 Hz
- Teplota média 0 až +80 °C
- Teplota okolí max. +55 °C
- Doba rozpojení: 0,1 - 0,8 s
- Doba sepnutí 1,0 - 4,0 s
- Elektrické příkon 24 VA (zpoždění sepnutí) 14/8 VA/W (provoz)
- Kategorie produktu
servem řízený ventil
- Provozní napětí
230 V/AC
- Provozní tlak (max.)
10 bar
- Materiál pouzdra
mosaz
- Připojení
spojka G 1 1/2
- Provozní teplota
0 °C (min)
- Teplota média (rozsah)
0 do +80 °C
- Číslo výrobce
134449
- Provozní tlak (min.)
0.2 bar
- Min. provozní teplota
0 °C
- Těsnicí materiál
NBR
- Funkce
2/2-cestný
- Hmotnost
3.050 kg
- Max. teplota média
+80 °C
- Min. teplota média
0 °C
- Médium
mírně znečištěná média
- Jmenovitá vzdálenost
40 mm
- Vlastnosti
spojka
- Délka
126 mm
- QNn hodnota
22000 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
- Účinky
servo řízeno
- Hodnota kv
333.33 l/min
- Hloubka
85 mm
Ke stažení
List technických údajů
List technických údajů 624494 Bürkert servem řízený ventil 134449 5282 230 V/AC spojka G 1 1/2 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 624494 Bürkert servem řízený ventil 134449 5282 230 V/AC spojka G 1 1/2 Jmenovitá vzdálenost 40 mm servo řízeno 1 ks
Popis
Jedinečný vorgesteuertes průchozí magnetický ventil s servo membrána, média odpojen, pro univerzální použití u tekutých a plynných médiích podle materiál odolnost. Tato konstrukce ventilu reaguje podstatně odolnost na nečistoty jako Hubankerventile a nabízejí tak mnoho výhod v procesní prostředí. 3-Wege-Klappankervorsteuerung má sériově je ruční ovládání. Které zavírací a otevření jsou časy plynule nastavitelný.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2cestný magnetický ventil
- Normálně zavřený nebo otáčením Vorsteuerung změna o 180 ° v normálně otevřený
- Materiál pláště: mosaz podle DIN EN 50930-6
- Těsnicí materiál NBR
- Cívka materiál epoxid
- Tepelná izolace třída cívka H
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: trvalý provoz 100% provozní cyklus
- Stupeň krytí IP 65 se zásuvkou
- Elektrické připojení Steckerfahnen podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Montážní poloha libovolně, nejlépe nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
