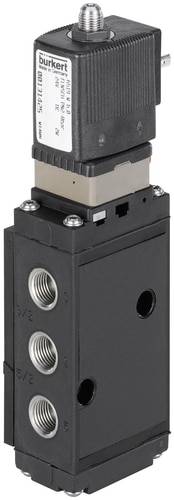

Bürkert servem řízený ventil 131425 6519 Namur 24 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR, PUR 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 185,95 Kč / kus)
3 185,95 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
3/2, 5/2cestný magnetický ventil pro pneumatiky s přírubou Namur
- Velký průtok
- Spolehlivé spínání i při plné tlumitelnosti
- Nízký elektrický příkon
- Plastové provedení
- Standardně s pomocným ručním ovládání
- Volitelná díky vyměnitelné desce
- Díky dobrým průběžným zpracovatelským vlastnostem je odolný proti opotřebení
- Nástrčná cívka může být otočena o 4 x 90°
Technické parametry
- Jmenovitý průměr 6,0 mm
- QNn hodnota vzduchu 900 l/min
- Rozsah tlaku 2 - 8 bar
- Připojení k směrům G 1/4" (přípojky 1, 3 a 5), Namur příruba (přípojky 2 a 4)
- Napětí: 024 V/DC
- Teplota média: -10 až +50 °C.
- Okolní teplota -25 až +55 °C.
- Doba rozpojení: 20 ms
- Doba sepnutí 40 ms
- Elektrický příkon 2 W.
- Typ
6519 Namur
- Kategorie produktu
servem řízený ventil
- Provozní napětí
24 V/DC
- Materiál pouzdra
polyamid
- Připojení
G 1/4
- Provozní tlak (max.)
8 bar
- Provozní teplota
-25 °C (min)
- Min. provozní teplota
-25 °C
- Příkon (odběr)
2 W
- Číslo výrobce
131425
- Provozní tlak (min.)
2 bar
- Těsnicí materiál
NBR
PUR
- Funkce
5/2-cestné nebo 3/2-cestné
- Hmotnost
0.512 kg
- Teplota média (rozsah)
-10 do +50 °C
- Max. teplota média
+50 °C
- Min. teplota média
-10 °C
- Médium
neutrální plyny
- Jmenovitá vzdálenost
6 mm
- Vlastnosti
elektromagnetický ventil Namur - boční pohled
- V
175 mm
- Délka
53 mm
- QNn hodnota
900 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-20 °C
- Účinky
5/2 nebo 3/2cestný
Ke stažení
List technických údajů
List technických údajů 626936 Bürkert servem řízený ventil 131425 6519 Namur 24 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR, PUR 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 626936 Bürkert servem řízený ventil 131425 6519 Namur 24 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR, PUR 1 ks
Popis
Membránový sedací ventil je vybaven standardní přírubou Namur pro jednoduchou přímou montáž na procesorový pohon. Je vyrobena z velmi kvalitních plastů.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 5 a 3/2/2cestný magnetický ventil Namur
- S pomocným ovládání rukou
- S recirkulací vzduchu, bez proudu, 2 interní repatriace
- Materiál pláště: Polyamid
- Materiál připojovacích zdířek z nerezové oceli
- Těsnicí materiál NBR a PUR
- Stlačený vzduch média je olejovaný a neolejovaný, neutrální plyny
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: Trvalý provoz 100 % doba zapnutí
- Ochrana IP 65 se zásuvkou na nářadí
- Elektrické připojení konektorů podle DIN EN 175301-803 forma a (dosud 43650)
- Montážní poloha libovolná, pokud možno pohon vzhůru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
