Bürkert S030, 443397 senzor lopatkového kola , 1 ks

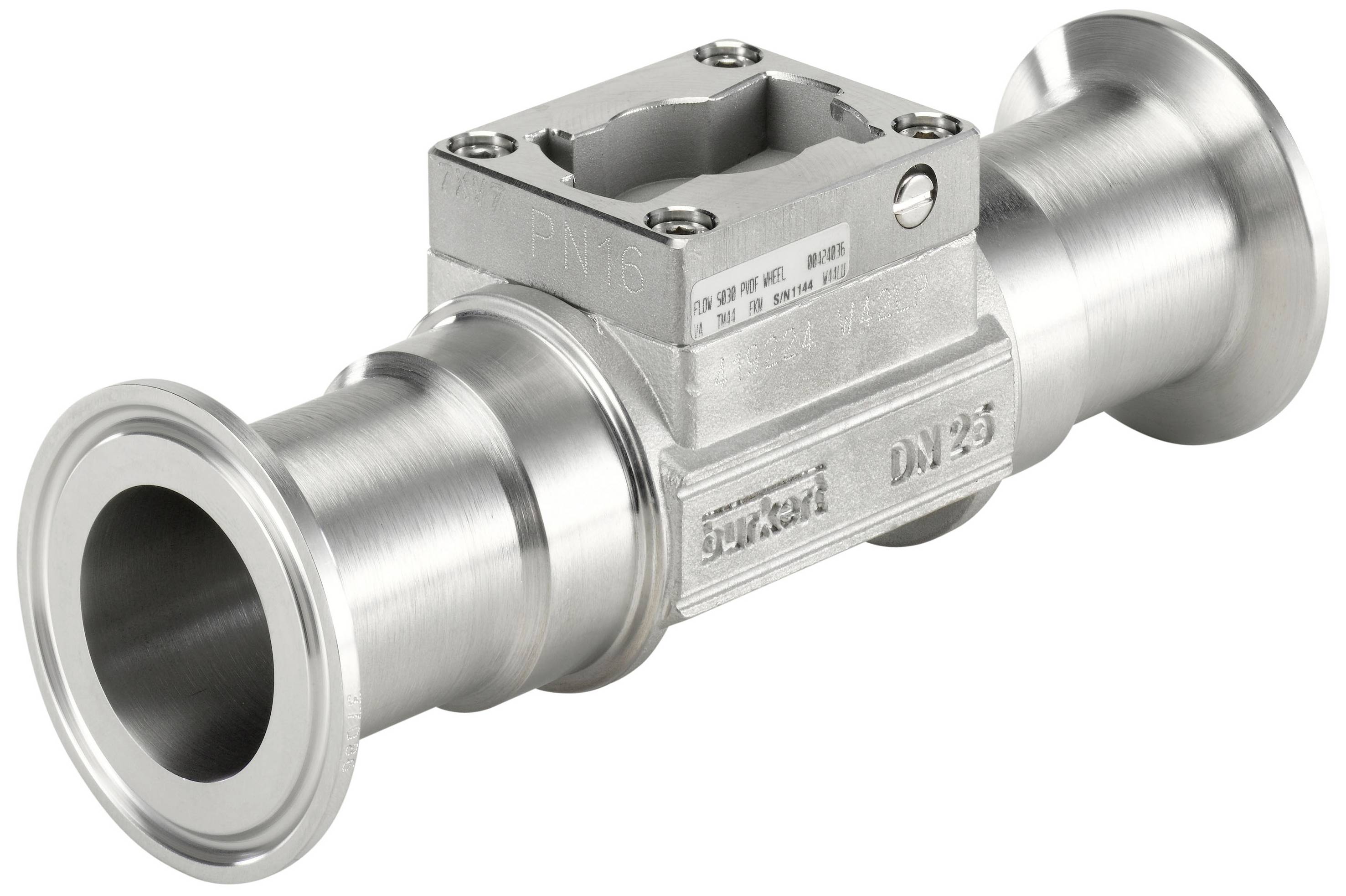

Nerezový průtokoměr s nápisem "DN 25" a "Bürkert" na straně, používaný v průmyslových aplikacích.

Ilustrační obrázek

Kategorie produktu

senzor lopatkového kola

Typ

S030

Materiál

nerezová ocel

Vlastnosti materiálu

nerezové

Těsnicí materiál

EPDM

Datasheety: (PDF)

Doručení: Pá 16. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (21 458,68 Kč / kus)

21 458,68 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Těsnicí materiál - díly dotýkající se média: EPDM (etylenpropylendienový kaučuk)
Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 16
Tlak a teplota - teplota Medium min. -15 °C.
Tlak a teplota - teplota média max Medium: 100 °C.
Elektronika - tvarovka pro elektroniku: Rozhraní inline
Vlastnosti zařízení - podskupina výrobků: Tvarovka
Přístrojové vlastnosti - montážní délka 161 mm
Medium & kalibrace - dynamická viskozita min.: 0 CP
Medium & kalibrace - dynamická viskozita max.: 300 CP
Naměřené hodnoty - průtok min.: 924
Naměřené hodnoty - průtok max. 30.791
Naměřené hodnoty: l/h.
Jmenovitý průměr (kV) - jmenovitý průměr měřicí trubky (DN) 32 mm
Procesní / vedení - připojení k potrubí: 1 typ: Clamp
Procesní / pokyny – připojení k potrubí: Vnější průměr (palce) 1 1/2 palců
Procesní / vedení: Připojení k potrubí: 1 vnitřní průměr (mm): 34,8 mm
Procesní / vedení - připojení k potrubí: 1 velikost DN: 40
Procesní / vedení: Připojení k potrubí: Tloušťka stěny 1 mm (1,65 mm)
Procesní / pokyny – připojení k potrubí: 1 tloušťka stěny: 0,065 palců
Procesní / vedení: Připojení k potrubí: Vnější průměr 1 (mm): 38,1 mm
Připojení k potrubí: Procesní/potrubní přípojka 1 norma 1: ASME BPE
Procesní / vedení: Připojení k potrubí: 1 svorka: ASME BPE
Procesní / vedení: Připojení k potrubí: Vnější průměr 1 svorka (mm): 50,5 mm
Procesní / vedení: Připojení k potrubí: 1 DN: 1,5 palce
Procesní / návod - připojení k potrubí - kategorie materiálů: Kovy
Procesní / vedení - připojení k potrubí: Materiál: Nerezová ocel
Senzor - senzor: Lopatkové kolo
Senzor - oběžné kolo materiálu: PVDF (polyvinylidenfluorid)
Snímač - lopatkové kolo: Magnetický
Senzor - lopatkové kolo - keramika
Senzor - ložiska materiálu kategorie: Technická keramika
Senzor - materiál ložiska: Keramika
Materiály - armatura: Nerezová ocel
Materiály – trubky s drsností: 1,6 µm
Materiály – vnější trubice s drsností: 3,2 µm
Materiály - měřicí trubice materiál: Nerezová ocel
Způsob účinku - fluidní připojení k potrubí počet: 2
Osvědčení o továrním zkoušení 3.1: Ano

Kategorie produktu: senzor lopatkového kola

Typ: S030

Materiál: nerezová ocel

Vlastnosti materiálu: nerezové

Těsnicí materiál: EPDM

Materiál pouzdra: nerezová ocel

Jmenovitý průměr: 32 mm

Min. teplota média: -15 °C

Max. teplota média: 100 °C

Provozní tlak (max.): 16 bar

Délka: 161 mm

(Ø): 32 mm

Rozm.: (Ø x d) 32 mm x 161 mm

Obsah: 1 ks

Ke stažení

List technických údajů

List technických údajů 3047273 Bürkert S030, 443397 senzor lopatkového kola , 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047273 Bürkert S030, 443397 senzor lopatkového kola , 1 ks

Popis

Tvarovka senzoru typu S030 má vestavěný lopatkový oběžný kolo pro měření průtoku a je speciálně určena pro provoz s neutrálními, snadno agresivními nepevnými kapalinami.

Kompaktní tvarovka senzoru (S030) musí být vybavena Bürkert Transmitter (typ SE30, SE30 EX, SE32, SE35, SE36 nebo 8611), kterou lze s bajonetovým uzávěrem rychle a snadno propojit.
Technologie Bürkert „inline Quarter-Turn“ je konstrukce, která zajišťuje beznetěsný provoz.

Přenos otáčení křídel do vysílače probíhá bezdotykově pomocí ve vrtulníku integrovaných permanentních magnetů. Vysílač lze namontovat nebo demontovat bez otevření potrubí. Probíhající proces není třeba přerušit.

Tento text byl přeložen strojově.
