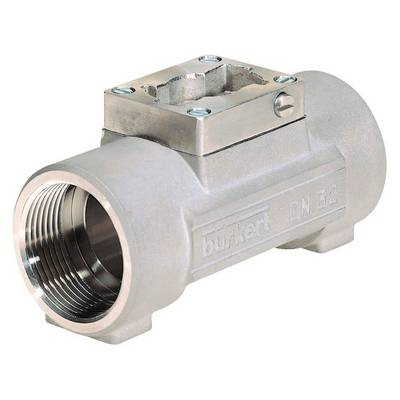

Bürkert S030, 423983 průtokový měřič s lopatkovým kolem , 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
průtokový měřič s lopatkovým kolem
Typ
S030
Materiál
mosaz
Těsnicí materiál
FKM
Materiál pouzdra
mosaz
Datasheety: (PDF)
Počet
Celková cena (8 511,57 Kč / kus)
8 511,57 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Těsnicí materiály – části týkající se média: Těsnicí materiály FKM (fluorkaučuk)
- Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 16
- Tlak a teplota - teplota Medium min. -15 °C.
- Tlak a teplota - teplota média max Medium: 100 °C.
- Elektronika - tvarovka pro elektroniku: Rozhraní inline
- Vlastnosti zařízení - podskupina výrobků: Tvarovka
- Přístrojové vlastnosti - montážní délka 119 mm
- Medium & kalibrace - dynamická viskozita min.: 0 CP
- Medium & kalibrace - dynamická viskozita max.: 300 CP
- Naměřené hodnoty - průtok min.: 924
- Naměřené hodnoty - průtok max. 30.791
- Naměřené hodnoty: l/h.
- Jmenovitý průměr (kV) - jmenovitý průměr měřicí trubky (DN) 32 mm
- Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
- Procesní / návod - připojení k potrubí - kategorie materiálů: Kovy
- Procesní / vedení - připojení k potrubí: Materiál: Mosaz
- Procesní / vedení - připojení k potrubí: 1 označení závitu: 1 1/4
- Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
- Senzor - senzor: Lopatkové kolo
- Senzor - oběžné kolo materiálu: PVDF (polyvinylidenfluorid)
- Snímač - lopatkové kolo: Magnetický
- Senzor - lopatkové kolo - keramika
- Senzor - ložiska materiálu kategorie: Technická keramika
- Senzor - materiál ložiska: Keramika
- Materiály - armatura: Mosaz
- Materiály - měřicí trubice materiál: Mosaz
- Způsob účinku - fluidní připojení k potrubí počet: 2
- Kategorie produktu
průtokový měřič s lopatkovým kolem
- Typ
S030
- Materiál
mosaz
- Těsnicí materiál
FKM
- Materiál pouzdra
mosaz
- Jmenovitý průměr
32 mm
- Min. teplota média
-15 °C
- Max. teplota média
100 °C
- Provozní tlak (max.)
16 bar
- Hmotnost
1190 g
- Délka
119 mm
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 3047255 Bürkert S030, 423983 průtokový měřič s lopatkovým kolem , 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047255 Bürkert S030, 423983 průtokový měřič s lopatkovým kolem , 1 ks
Popis
Tvarovka senzoru typu S030 má vestavěný lopatkový oběžný kolo pro měření průtoku a je speciálně určena pro provoz s neutrálními, snadno agresivními nepevnými kapalinami.
Kompaktní tvarovka senzoru (S030) musí být vybavena Bürkert Transmitter (typ SE30, SE30 EX, SE32, SE35, SE36 nebo 8611), kterou lze s bajonetovým uzávěrem rychle a snadno propojit.
Technologie Bürkert „inline Quarter-Turn“ je konstrukce, která zajišťuje beznetěsný provoz.
Přenos otáčení křídel do vysílače probíhá bezdotykově pomocí ve vrtulníku integrovaných permanentních magnetů. Vysílač lze namontovat nebo demontovat bez otevření potrubí. Probíhající proces není třeba přerušit.
Tento text byl přeložen strojově.
Kompaktní tvarovka senzoru (S030) musí být vybavena Bürkert Transmitter (typ SE30, SE30 EX, SE32, SE35, SE36 nebo 8611), kterou lze s bajonetovým uzávěrem rychle a snadno propojit.
Technologie Bürkert „inline Quarter-Turn“ je konstrukce, která zajišťuje beznetěsný provoz.
Přenos otáčení křídel do vysílače probíhá bezdotykově pomocí ve vrtulníku integrovaných permanentních magnetů. Vysílač lze namontovat nebo demontovat bez otevření potrubí. Probíhající proces není třeba přerušit.
Tento text byl přeložen strojově.
