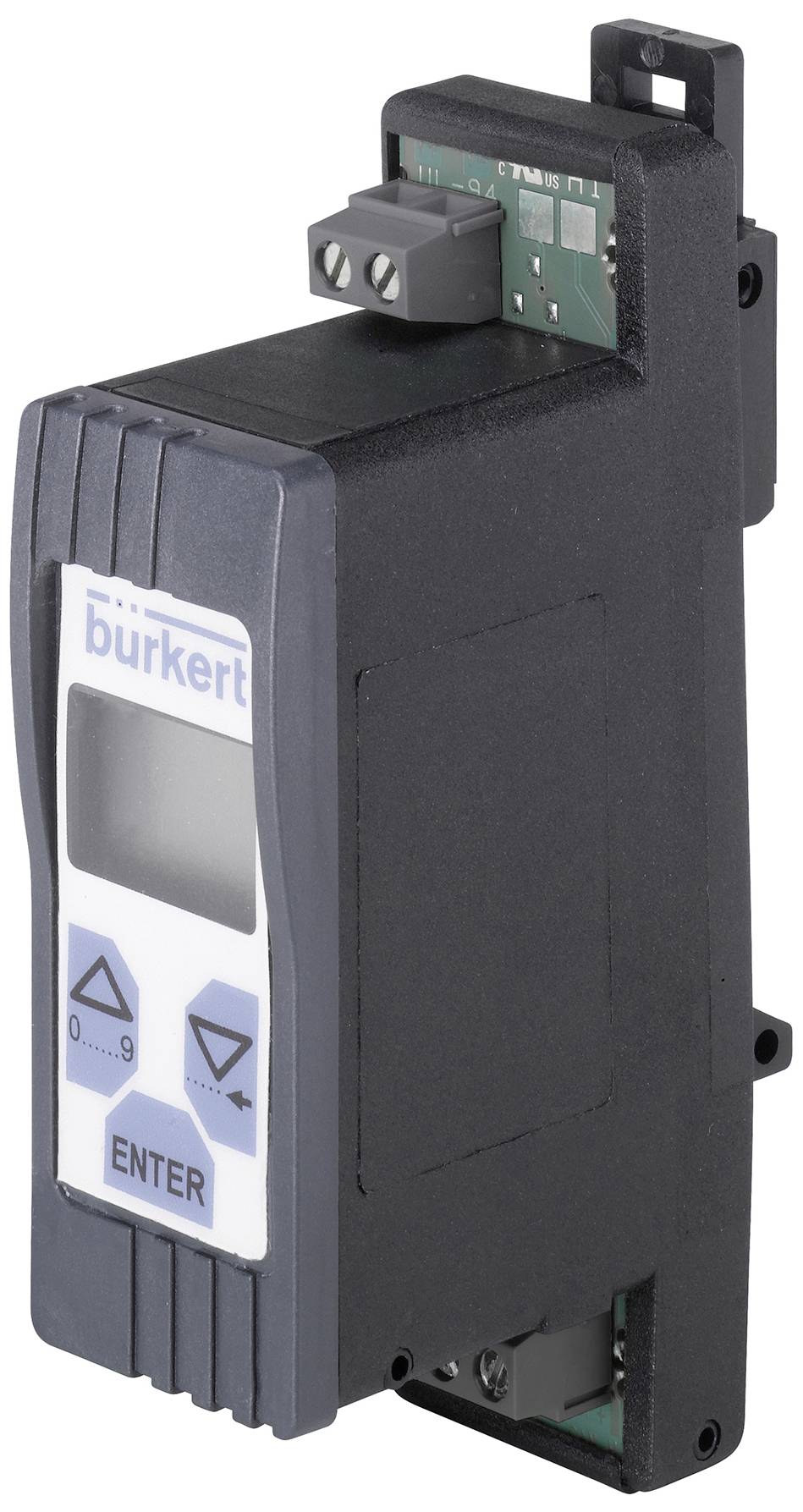

Bürkert řízení 316533 8605 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 508,26 Kč / kus)
5 508,26 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
DIG. Regulační elektronika pro vrtuli
- Programovatelná digitální elektronika
- Převádí analogový vstupní signál na PWM výstupní signál
- Nastavitelná PWM frekvence
- Možnost digitální komunikace (BIC)
- Volitelné integrované časové řízení a digitální/analogové vstupy
Technické parametry
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 60 °C.
- Vstupy/výstupy - vstup 1 typ analogového napětí: 0 - 5/10 v
- Vstupy/výstupy - vstup 1 typ analogového proudu: 0/4-20 mA
- Vstupy/výstupy - vstup 1 typ, analogové napětí: Impedance 20 kOhm
- Vstupy/výstupy - vstup 1 typ analogové zatížení: 200 Ω
- Elektrické připojení - elektrické připojení 1 druh: Svorkovnice
- Elektrické připojení - elektrické připojení 1 počet kontaktů: 2 KS
- Elektrické připojení - elektrické připojení typu 1: Svorková lišta
- Elektrické připojení - elektrické připojení 2 počet kontaktů: 2 ks
- Vlastnosti zařízení - produktová podskupina: Elektronika ventilu
- Přístrojové vlastnosti - generace: Revize 2
- Charakteristiky přístroje - typ montáže: Montáž na DIN lištu
- Charakteristiky přístroje - PWM frekvence min.: 80 Hz
- Charakteristiky přístroje - PWM frekvence max.: 6.000 Hz
- Vlastnosti přístrojů - proud cívky max.: 2.000 mA
- Software a komunikace - displej: Ano
- Software / komunikace - specifické nastavení parametrů specifické pro zákazníka: Ne
- Napětí - napětí min / jmenovité napětí: 12 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Tolerance napětí: 10 %
- Tolerance napětí: 10 %
- Napětí - zbytkové vlnění: 5 %
- Napětí - maximální elektrický příkon: 1 W.
- Schválení - proud cívky min.: 500 mA
- Kategorie produktu
řízení
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Příkon (odběr)
1 W
- Číslo výrobce
316533
- Max. okolní teplota
60 °C
- Min. okolní teplota
-10 °C
- Způsob montáže
montáž na lištu
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3047317 Bürkert řízení 316533 8605 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047317 Bürkert řízení 316533 8605 1 ks
Popis
Digitální regulační elektronika typu 8605 slouží k ovládání proporcionálního magnetického ventilu s výkonovým rozsahem od 40-2000 mA. Elektronika převádí externí normovaný signál na signál pulzně modulovaný (PWM), pomocí něhož lze plynule nastavit otvor proporcionálního ventilu a tím i flidiální výstupní veličinu (např. průtok). Vnitřní regulace proudu se spínacím poměrem signálu PWM je taková, že každá hodnota vstupního signálu je nezávisle na tepelném stavu cívky jednoznačně přiřazena určité hodnotě efektivního výstupního proudu. Pomocí displeje a ovládacích tlačítek lze elektroniku snadno přizpůsobit konkrétnímu proporcionálnímu ventilu a konkrétním podmínkám aplikace. Pro zapojení řídicího a tím i proporcionálního ventilu do nadřazeného řízení je provedení ovládání na bázi CAN nutné. Parametrizace a konfigurace proporcionálního ventilu lze rychle a snadno provést se softwarem Bürkert Communicator. Kromě toho umožňuje řídící elektronika zařízení Anbus integrovat blokovací ventily do systémů bus/CAN. Díky integrované funkci časového řízení lze na určitou dobu otevřít nebo zavřít uzavírací ventil. To se používá například k řízení množství v plnicích procesech. Volitelně lze typ 8605 vybavit další I/o deskou. To umožňuje připojení externích senzorů nebo spínačů. Chování ventilu na tyto vstupní signály lze nakonfigurovat (např. dvoubodová regulace).
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
