Name: Bürkert proporcionální regulační ventil tlaku 299840 2875 příruba Jmenovitá vzdálenost 2 mm Materiál pouzdra nerezová oc
Brand: Bürkert
SKU: 3047040
Availability: BackOrder

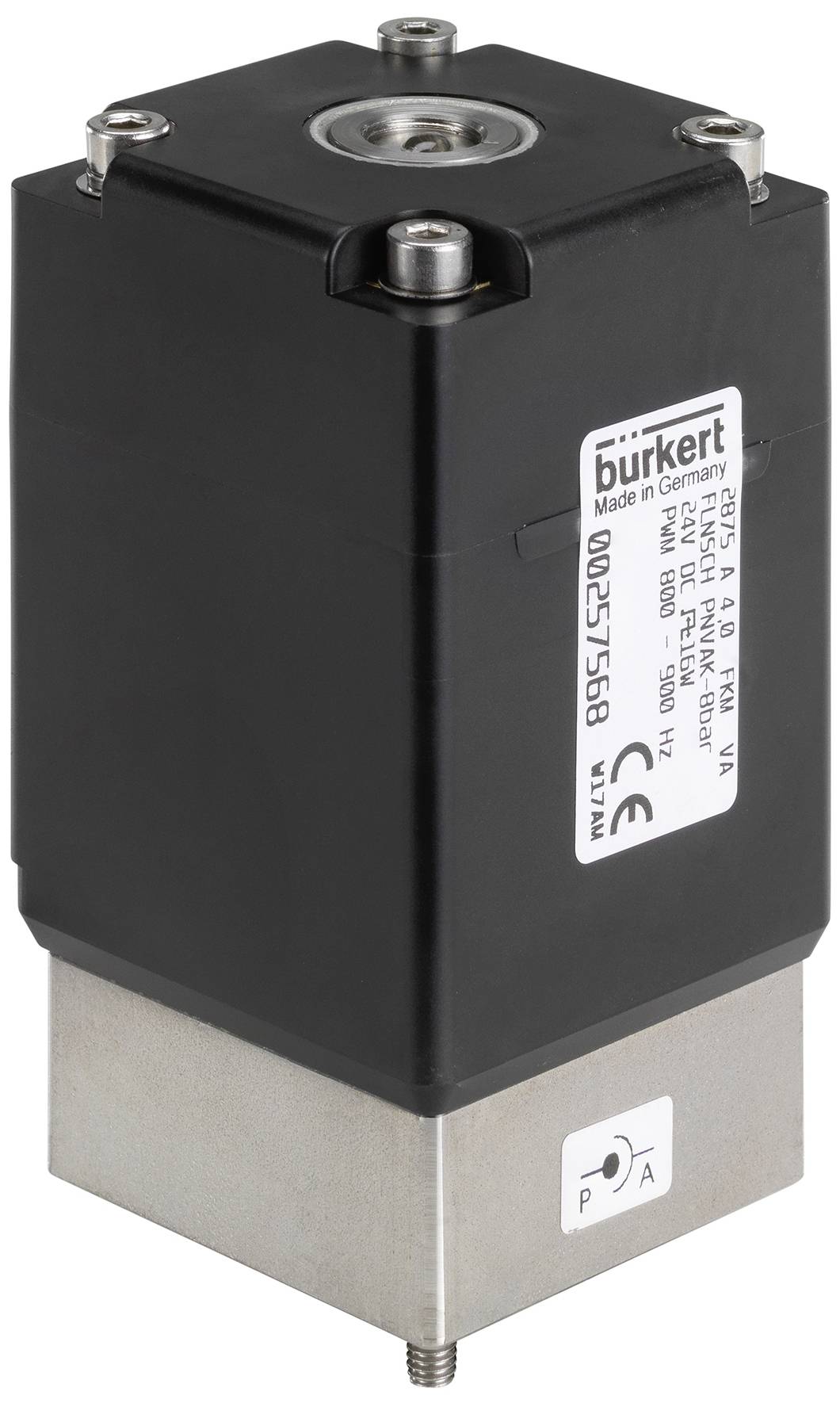

Černý elektromagnetický ventil se stříbrnou základnou, štítek 'Burkert' s technickými specifikacemi a číslem modelu nahoře.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (16 649,00 Kč / kus)

16 649,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

2cestný proporcionální ventil

Vystavitelný rozsah
Velmi dobrá odezva
Kompaktní konstrukce ventilu
Jmenovitý proud DN 2...9,5 mm
Volitelné: Cívka s ochranou proti výbuchu

Technické parametry

Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál – materiál těsnění sedadla: EPDM (etylenpropylendienový kaučuk)
Těsnicí materiál – vnější těsnění: EPDM (etylenpropylendienový kaučuk)
Tlak a teplota - teplota Medium min. -30 °C
Tlak a teplota - teplota média max Medium: 90 °C.
Tlak a teplota - teplotní prostředí min. -30 °C.
Tlak a teplota - teplotní prostředí max.: 40 °C.
Tlak a teplota - jmenovitý tlak min. -1 bar
Tlak a teplota - jmenovitý tlak max. 20 bar
Tlak a teplota - diferenční tlak max. 20 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Kabel
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické vedení délka 3.000 mm
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Elektrické připojení - typ: zástrčka
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Vlastnosti zařízení - proudění: Pod sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Trvale
Charakteristiky přístroje - analytické provedení: Ne
Přístrojové vlastnosti - parní provedení: Ne
Charakteristiky přístroje - jádrové vedení: Pružina
Přístrojové vlastnosti - upevnění (příruba), typ: Metrické šrouby
Charakteristiky přístroje - upevnění (příruba) materiál: Nerezová ocel
Charakteristiky přístroje - PWM frekvence min.: 400 Hz
Charakteristiky přístroje - PWM frekvence max.: 500 Hz
Vlastnosti zařízení - rozsah nastavení: 1:100
Přístrojové vlastnosti - vodicí lišta 2: Zdířka pro běžící zařízení
Medium & kalibrace - montážní poloha: Libovolná
Medium & kalibrace - vhodné pro kapalná média: Ano
Medium & kalibrace - vhodné pro plynná média: Ano
Jmenovitý průměr (kV) – hodnota QNn (plyn): 129 l/min
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 2 mm
Jmenovitý průměr (kV) – kV (voda): 0,12 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 5/64 palců
Procesní / vedení – připojení k potrubí: 1 typ: Příruba
Procesní / vedení – připojení k potrubí: 2 typ: Příruba
Připojení k procesů/k potrubí: Připojení k potrubí: Příruba se společností Bürkert 45 x 45 provedení A1Bürkert-příruba 45 x 45 provedení A1
Připojení k procesů/k potrubí: Připojení k potrubí: Příruba se 2 přírubou: Bürkert příruba 45 x 45 provedení A1Bürkert-příruba 45 x 45 provedení A1
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ano
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 49 mm
Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
Cívka (jádro) KERN - cívka materiál (obalení): EP (epoxidová pryskyřice)
Cívka (jádro) KERN - teplotní izolační třída pohonu: H
Cívka (KERN) - část KERN v kontaktu se média: Nerezová ocel
Cívka (jádro) KERN - část zátky dotýkající se média, materiál: Nerezová ocel
Cívka (jádro) KERN - část zaváděcí trubice se středem, materiál: Nerezová ocel
Cívka (jádro) KERN - část základního prvku 1 materiál: Nerezová ocel
Cívka (jádro) KERN - část základního prvku „jádro“, 2 materiál: PEEK (Polyetherketon)
Cívka (jádro) KERN) - část distanční vložky se dotknutím média: Ušlechtilá ocel
Cívka (jádro) KERN - část dotýkající se média, materiál olisování: Nerezová ocel
Materiály - hlavní ventil materiál dotýkající se média: Ušlechtilá ocel
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: A - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC) a v klidové poloze uzavřený - tlaková přípojka 1 (P/NC)
Jmenovitý výkon: 15 W.
Typ schválení: IECExIECEx
Typ povolení: II 2 G EX mb IIC T4 GB, EX mb IIC T4 GB
Napětí frekvence 50 Hz

Kategorie produktu: proporcionální regulační ventil tlaku

Provozní napětí: 24 V

Materiál pouzdra: nerezová ocel

Připojení: příruba

Provozní tlak (max.): 20 bar

Provozní teplota: -30 °C (min)

Min. provozní teplota: -30 °C

Příkon (odběr): 15 W

Číslo výrobce: 299840

Provozní tlak (min.): -1 bar

Těsnicí materiál: EPDM

Funkce: 2/2-cestný

Teplota média (rozsah): -30 do 90 °C

Max. teplota média: 90 °C

Min. teplota média: -30 °C

Médium: Plynná média

Jmenovitá vzdálenost: 2 mm

Vlastnosti: příruba

QNn hodnota: 129 l/min

: IP65

Max. okolní teplota: 40 °C

Min. okolní teplota: -30 °C

Účinky: přímočinný

Hodnota kv: 0.12 m³/h

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Materiál pouzdra

Připojení

Provozní napětí

Provozní tlak (max.)

Bürkert proporcionální regulační ventil tlaku 299840 2875 příruba Jmenovitá vzdálenost 2 mm Materiál pouzdra nerezová ocel Těsnicí materiál EPDM 1 ks

Objednací číslo:3047040

Doručení: Po 9. 11.

1 KsConrad Electronic

Tento produkt

nerezová ocel

příruba

24 V

20 bar

Min.: 1

Násobky: 1

16 649,00 Kč^*

Bürkert proporcionální regulační ventil tlaku 236903 2875 G 3/8 Jmenovitá vzdálenost 3 mm Materiál pouzdra nerezová ocel Těsnicí materiál FKM 1 ks

Objednací číslo:3047160

Doručení: Po 9. 11.

1 KsConrad Electronic

nerezová ocel

G 3/8

24 V

10 bar

Min.: 1

Násobky: 1

9 955,00 Kč^*

Bürkert proporcionální regulační ventil tlaku 236911 2875 G 1/2 Jmenovitá vzdálenost 4 mm Materiál pouzdra epoxidová pryskyřice Těsnicí materiál FKM 1 ks

Objednací číslo:3047161

Doručení: Po 9. 11.

1 KsConrad Electronic

epoxidová pryskyřice

G 1/2

24 V/DC

8 bar

Min.: 1

Násobky: 1

9 955,00 Kč^*

Bürkert proporcionální regulační ventil tlaku 236919 2875 G 1/2 Jmenovitá vzdálenost 6 mm Materiál pouzdra nerezová ocel Těsnicí materiál FKM 1 ks

Objednací číslo:3047163

Doručení: Po 9. 11.

10 KsConrad Electronic

nerezová ocel

G 1/2

24 V/DC

4 bar

Min.: 1

Násobky: 1

9 955,00 Kč^*

Bürkert proporcionální regulační ventil tlaku 236922 2875 G 1/2 Jmenovitá vzdálenost 8 mm Materiál pouzdra mosaz Těsnicí materiál FKM 1 ks

Objednací číslo:3047164

Doručení: Po 9. 11.

10 KsConrad Electronic

mosaz

G 1/2

24 V/DC

2 bar

Min.: 1

Násobky: 1

8 279,00 Kč^*

Bürkert proporcionální regulační ventil tlaku 239040 2875 G 3/8 Jmenovitá vzdálenost 2 mm Materiál pouzdra mosaz Těsnicí materiál FKM 1 ks

Objednací číslo:3047166

Doručení: Po 9. 11.

10 KsConrad Electronic

mosaz

G 3/8

24 V

25 bar

Min.: 1

Násobky: 1

7 395,00 Kč^*

Bürkert proporcionální regulační ventil tlaku 239088 2875 G 3/8 Jmenovitá vzdálenost 4 mm Materiál pouzdra mosaz Těsnicí materiál FKM 1 ks

Objednací číslo:3047175

Doručení: Po 9. 11.

15 KsConrad Electronic

mosaz

G 3/8

24 V

8 bar

Min.: 1

Násobky: 1

7 395,00 Kč^*

Bürkert proporcionální regulační ventil tlaku 239089 2875 G 3/8 Jmenovitá vzdálenost 4 mm Materiál pouzdra nerezová ocel Těsnicí materiál FKM 1 ks

Objednací číslo:3047174

Doručení: Po 9. 11.

10 KsConrad Electronic

nerezová ocel

G 3/8

24 V

8 bar

Min.: 1

Násobky: 1

9 069,00 Kč^*

Bürkert proporcionální regulační ventil tlaku 239090 2875 G 1/2 Jmenovitá vzdálenost 6 mm Materiál pouzdra mosaz Těsnicí materiál FKM 1 ks

Objednací číslo:3047177

Doručení: Po 9. 11.

15 KsConrad Electronic

mosaz

G 1/2

24 V

4 bar

Min.: 1

Násobky: 1

7 395,00 Kč^*

Bürkert proporcionální regulační ventil tlaku 239091 2875 G 1/2 Jmenovitá vzdálenost 6 mm Materiál pouzdra nerezová ocel Těsnicí materiál FKM 1 ks

Objednací číslo:3047176

Doručení: Po 9. 11.

16 KsConrad Electronic

nerezová ocel

G 1/2

24 V/DC

4 bar

Min.: 1

Násobky: 1

9 069,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3047040 Bürkert proporcionální regulační ventil tlaku 299840 2875 příruba Jmenovitá vzdálenost 2 mm Materiál pouzdra nerezová oc

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047040 Bürkert proporcionální regulační ventil tlaku 299840 2875 příruba Jmenovitá vzdálenost 2 mm Materiál pouzdra nerezová oc

Popis

Přímo působící proporcionální ventil typu 2875 lze použít jako ovladač pro regulaci procesů. Vzhledem k pružnějšímu sedicovému těsnění je ventil pevně uzavřen v rozsahu jmenovitého tlaku na jmenovitou vzdálenost (integrovaná funkce zapečetění). Ventil je ve své činnosti volně uložený, což vede was výjimečným pracovním chováním. Tento ventil je vhodný zejména pro náročné regulační úkoly (vysoký rozsah nastavení, suché plyny, atd.).

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
