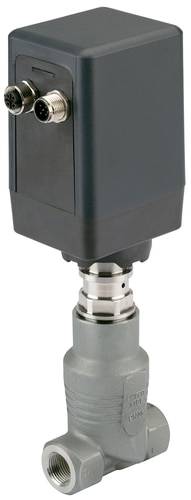

Bürkert proporcionální regulační ventil tlaku 20058820 3281 spojka G 1/2 Jmenovitá vzdálenost 10 mm Materiál pouzdra ner
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (27 933,06 Kč / kus)
27 933,06 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Elektročervená. 2cestný prop. Ventil
- Pohon bez doteku média
- Vynikající rozsah a rychlá doba odezvy
- Jmenovitý průměr připojení DN 15
- Maximální teplota média až 130 °C.
- Varianty: Regulační, procesní regulátor
Technické parametry
- Funkce: Regulátor Singe vstupu
- Přístrojové vlastnosti - generace: Motor s pružinovým uložením
- Napětí - napájecí napětí: 24 v DC
- Materiál: Nerezová ocel
- Materiál těsnění: PTFE
- Jmenovitý průměr 10 mm
- Připojení k potrubí: Hrdlo se závitem G 1/2
- Výstup: 1 analogový výstup 4-20 mA
- Teplota média (stupeň C) (max.): 130
- Okolní teplota (ve stupních C) (max): 60
- Okolní teplota (°C) (min): -10
- Tlak (bar) (max): 7
- Medium temperature (degree C) (min): -20
- Zahn. PŘIPOJENÍ: M12/8 PIN + M12/5 PIN
- Příkon 12 W.
- Opening time (msec) (max.): 3000
- Doba sepnutí (ms) (max): 3000
- Rozhraní: Rameno/pohon: Závit niple M28 x 1,5 (standard DN 13,15)
- HODNOTA KV (M*3/H): 2,25
- Doba rozpojení (ms) (min): 2500
- Doba sepnutí (ms) (min): 2500
- Typ pouzdra: Rovné sedadlo
- Vstup 1: 4-20 mA / BISS
- Vstup 2: 4 až 20 mA
- max. Teplota média 130 °C.
- Typ
20058820
- Kategorie produktu
proporcionální regulační ventil tlaku
- Provozní napětí
24 V/DC
- Materiál pouzdra
nerezová ocel
- Připojení
spojka G 1/2
- Provozní tlak (max.)
7 bar
- Příkon (odběr)
12 W
- Číslo výrobce
20058820
- Těsnicí materiál
PTFE
- Teplota média (rozsah)
-20 do 130 °C
- Max. teplota média
130 °C
- Min. teplota média
-20 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
10 mm
- Požadovaná vstupní hodnota
4-20 mA mA
- Max. okolní teplota
60 °C
- Min. okolní teplota
-10 °C
- Účinky
přímočinný
- Hodnota kv
2.25 m³/h
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3048051 Bürkert proporcionální regulační ventil tlaku 20058820 3281 spojka G 1/2 Jmenovitá vzdálenost 10 mm Materiál pouzdra ner
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3048051 Bürkert proporcionální regulační ventil tlaku 20058820 3281 spojka G 1/2 Jmenovitá vzdálenost 10 mm Materiál pouzdra ner
Popis
Přímý motorový ventil typu 3281 je vhodný zejména pro dávkování kapalin a plynů v uzavřených nebo otevřených regulačních obvodech. Ventil je poháněn lineárním krokovým motorem. Integrovaná elektronika výrazně usnadňuje integraci procesu, další řídicí moduly nejsou zapotřebí. K udržování určitého otvoru ventilu není motor zapotřebí energie. Tato vlastnost může drasticky snížit spotřebu energie zařízení, a tím zvýšit jeho účinnost. Typ 3281 je k dispozici jako varianta s integrovaným nastavovacím regulátorem a jako varianta s integrovaným procesním regulátorem.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
