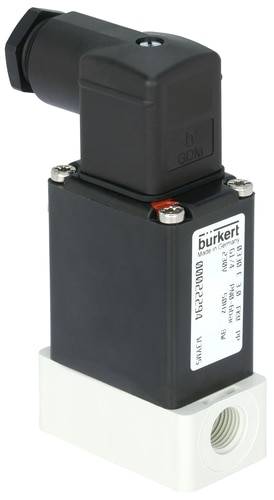

Bürkert přímo řízený ventil 63116 0124 230 V/AC spojka G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 040,50 Kč / kus)
5 040,50 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil pro agresivní média, G 1/4"
- Direktwirkend s membránou
- Pro agresivní média
- Standardně s blokovací Handhilfsbetatigung
Technické parametry
- Připojení k potrubí G 1/4"
- Jmenovitý průměr 4,0 mm
- Kv-Wert 0,30 m³/h
- Rozsah tlaku 0 - 5 bar
- Napětí 230 V/50 Hz
- Teplota média 0 až +80 °C
- Teplota okolí max. +55 °C
- Doba rozpojení: 8 - 15 ms
- Doba zapnutí 8 - 15 ms
- Elektrický výkon 30 VA (zpoždění sepnutí), 15/8 VA/W (provoz)
- Kategorie produktu
přímo řízený ventil
- Provozní napětí
230 V/AC
- Provozní tlak (max.)
5 bar
- Materiál pouzdra
polypropylen
- Připojení
spojka G 1/4
- Provozní teplota
0 °C (min)
- Teplota média (rozsah)
0 do +80 °C
- Číslo výrobce
63116
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
0 °C
- Těsnicí materiál
FKM
- Funkce
2/2-cestný
- Hmotnost
0.330 kg
- Max. teplota média
+80 °C
- Min. teplota média
0 °C
- Médium
agresivní média
- Jmenovitá vzdálenost
4 mm
- Vlastnosti
P připojení G 1/4
- Šířka
34 mm
- Délka
56 mm
- QNn hodnota
325 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
- Účinky
přímočinný
- Hodnota kv
5 l/min
Ke stažení
List technických údajů
List technických údajů 623574 Bürkert přímo řízený ventil 63116 0124 230 V/AC spojka G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 623574 Bürkert přímo řízený ventil 63116 0124 230 V/AC spojka G 1/4 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
Popis
Typ 0124 je přímo věrně napodobený 2/2cestný skládací kotva elektromagnetický ventil. Flexibilní membrána zaručuje hermetischen koncová proti agresivním látkám.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Přímo věrně napodobený průchozí ventil
- Normálně zavřený
- PP-pouzdro
- Těsnicí materiál FKM
- S handhilfsbetatigung
- Cívka materiál epoxid (třída H)
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: Aussetzbetrieb 40% provozní cyklus (30 min.)
- Elektrické připojení Steckerfahnen podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Stupeň krytí IP65 se zásuvkou
- Montážní poloha libovolně, nejlépe pohon nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
