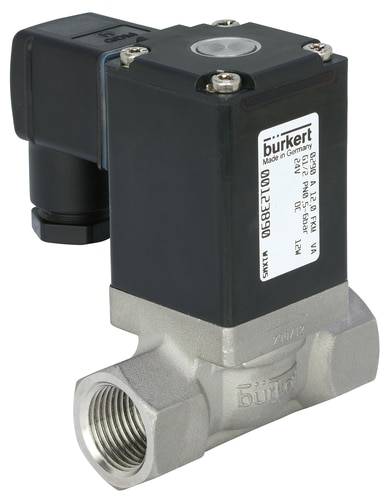

Ilustrační obrázek
Ilustrační obrázek
Bürkert přímo řízený ventil 18348 0290 24 V/DC spojka G 1 Jmenovitá vzdálenost 25.0 mm nucené řízení 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (22 764,46 Kč / kus)
22 764,46 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný magnetický ventil pro plyny a kapaliny
- Od 0 bar diferenčního tlaku sepnutí
- Vakuová vhodné
- Spolehlivá
- Odolné
Technické parametry
- Připojení k potrubí G 1"
- Jmenovitý průměr 25,0 mm
- Kv-Wert 10,0 m³/h
- Rozsah tlaku 0 - 16 bar
- Napětí 024 V/UC / DC
- Teplota média -30 až +120 °C
- Teplota okolí max. +55 °C
- Doba rozpojení 100 - 250 ms
- Doba sepnutí 700 - 2000 ms
- Elektrické příkon 100 W (zpoždění sepnutí) 9 W (provoz)
- Kategorie produktu
přímo řízený ventil
- Provozní napětí
24 V/DC
- Provozní tlak (max.)
16 bar
- Materiál pouzdra
nerezová ocel
- Připojení
spojka G 1
- Provozní teplota
-30 °C (min)
- Teplota média (rozsah)
-30 do +90 °C
- Číslo výrobce
18348
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
-30 °C
- Těsnicí materiál
EPDM
- Funkce
2/2-cestný
- Hmotnost
1.800 kg
- Max. teplota média
+90 °C
- Min. teplota média
-30 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
25.0 mm
- Vlastnosti
spojka
- Šířka
70 mm
- V
131 mm
- Délka
115 mm
- QNn hodnota
10700 l/min
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
0 °C
- Účinky
nucené řízení
- Hodnota kv
166.67 l/min
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 623639 Bürkert přímo řízený ventil 18348 0290 24 V/DC spojka G 1 Jmenovitá vzdálenost 25.0 mm nucené řízení 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 623639 Bürkert přímo řízený ventil 18348 0290 24 V/DC spojka G 1 Jmenovitá vzdálenost 25.0 mm nucené řízení 1 ks
Popis
Tento odolný průchozí ventil s servo Membránou a festgekoppelter Zwangsanhebung je normálně zavřený. Je ideální pro vakuově nebo zavřené systémů, pro neutrální plyny a kapaliny.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Průchozí Zwangsgekoppeltes ventil
- Normálně zavřený
- Materiál pláště: nerezová ocel
- Těsnicí materiál EPDM
- Cívka materiál epoxid (třída H)
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: trvalý provoz 100% provozní cyklus
- Elektrické připojení podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Stupeň krytí IP65 se zásuvkou
- Montážní poloha libovolně, nejlépe pohon nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
