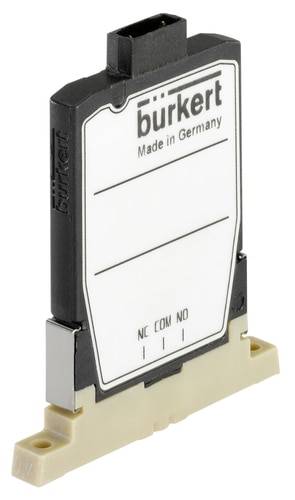

Ilustrační obrázek
Ilustrační obrázek
Bürkert přímo řízený ventil 182284 6650 24 V/DC 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 293,39 Kč / kus)
3 293,39 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Miniaturisiertes média oddělené magnetický ventil pro analytické technice
- Pouze 4,5 mm montážní rozměy
- Média odpojen, pro agresivní média
- Direktwirkend
- Vakuová do 7 bar
- Rychle se spínající
Technické parametry
- Jmenovitý průměr 0,4 mm
- Připojení k potrubí: příruba
- Kv-Wert 0,004 m³/h
- Rozsah měření vakua tlaku do 7 bar
- Max. Diferenční tlak 7 bar
- Napětí akumulátoru 24 V
- Teplota média +15 až +50 °C
- Okolní teplota +10 až +50 °C
- Vnitřní objem cca 30 µl
- Jmenovitý výkon 5,7 W udržovacího výkonu (pro 5 ms), 0,7 W výdržný výkon
- Spínací frekvence: max. 80 Hz
- Spínací doba:< 5 ms (dle ISO 12238)
- Kategorie produktu
přímo řízený ventil
- Provozní napětí
24 V/DC
- Provozní tlak (max.)
7 bar
- Teplota média (rozsah)
+15 do +50 °C
- Číslo výrobce
182284
- Provozní tlak (min.)
-1 bar
- Hmotnost
0.013 kg
- Max. teplota média
+50 °C
- Min. teplota média
+15 °C
- Délka
38 mm
- Max. okolní teplota
+50 °C
- Min. okolní teplota
+10 °C
Ke stažení
List technických údajů
List technických údajů 625768 Bürkert přímo řízený ventil 182284 6650 24 V/DC 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 625768 Bürkert přímo řízený ventil 182284 6650 24 V/DC 1 ks
Popis
Typ 6650 se díky nízké montážní rozměy od 4,5 mm nový standard v možná miniaturizace média oddělený magnetické ventily. To vytvořeny optimalizovaný design umožňuje reprodukovatelný a přesné dávkování, dobrou Spulbarkeit a hodí se díky vysoce kvalitní materiály i pro použití agresivních chemikálií. Je ideální pro aplikace, kde jsou požadovány fluidische nejvyšší výkon na malém prostoru.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2cestný skládací kotva elektromagnetický ventil
- Normálně zavřený
- Materiál krytu: PEEK
- Těsnicí materiál FFKM (Simriz)
- Média: odolný proti neutrální a kapaliny a plyny
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: trvalý provoz 100% provozní cyklus s pokles elektronika
- Stupeň krytí IP 65
- Elektrické připojení: konektor s lankem a integrovanou Leistungsabsenkungs-Elektronik nebo s licnou
- Montážní poloha, při řazení většího počtu spínačů i jednotné polarita brzdy
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
