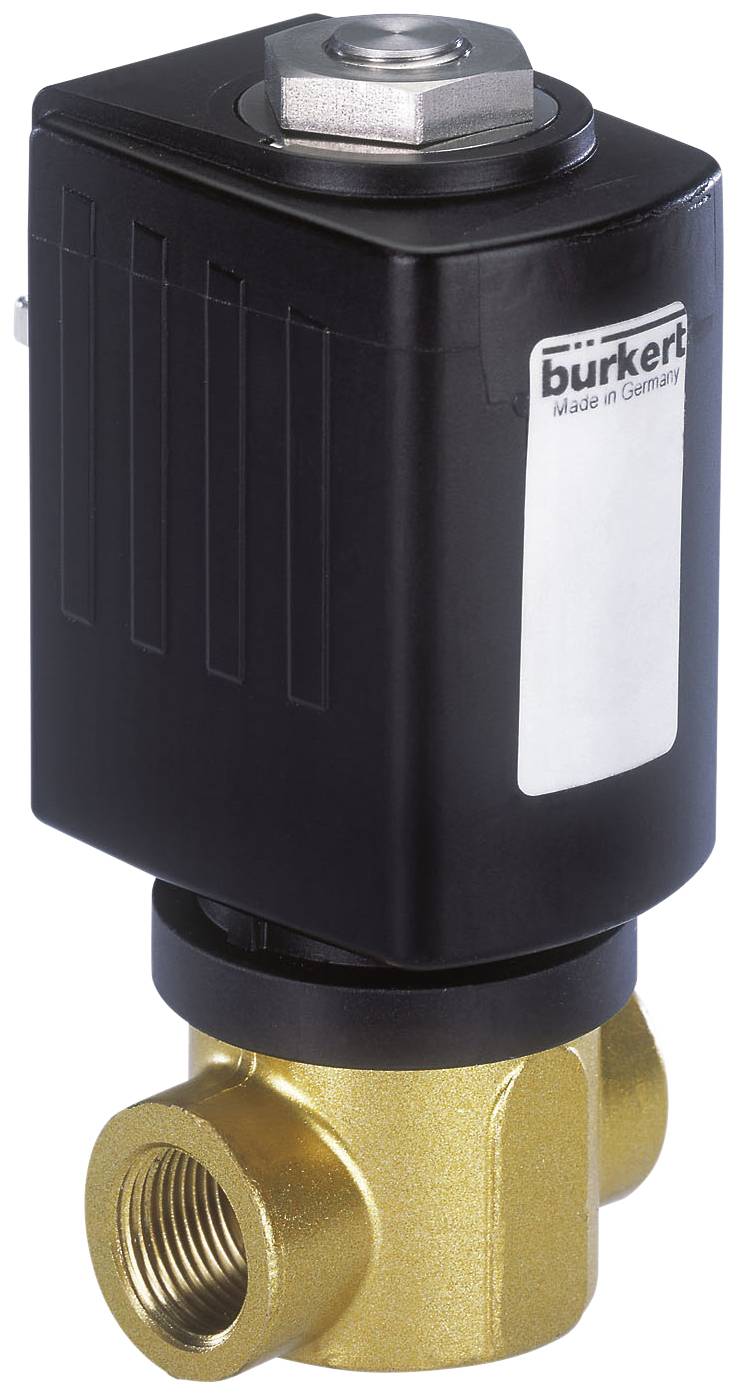

Bürkert přímo řízený ventil 178317 6027 Kompakt 230 V/AC spojka G 3/8 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 028,93 Kč / kus)
3 028,93 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2/2cestný kompaktní elektromagnetický ventil
- Kompaktní konstrukce
- Direktwirkend
- FKM těsnění jako standard
- 4 x 90° otáčet lze Aufsteckspule
- Vhodné pro technické vakuový
Technické parametry
- Jmenovitý průměr 4,0 mm
- Připojení k potrubí: hrdlo G 3/8"
- 0,54 Kv-Wert m³/h
- Rozsah tlaku 0 - 16 bar
- Napětí 230 V/50 Hz
- Teplota média -10 až +140 °C
- Okolní teplota -10 až +55 °C
- Max. viskozita 21 mm²/s
- Doba rozpojení 10 - 20 ms
- Doba zapnutí 20 - 30 ms
- Elektrické příkon 105 VA zpoždění sepnutí, 37 VA provoz (teplo cívka) 16 W
- Kategorie produktu
přímo řízený ventil
- Provozní napětí
230 V/AC
- Provozní tlak (max.)
16 bar
- Materiál pouzdra
mosaz
- Připojení
spojka G 3/8
- Provozní teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do +140 °C
- Číslo výrobce
178317
- Provozní tlak (min.)
0 bar
- Min. provozní teplota
-10 °C
- Těsnicí materiál
FKM
- Funkce
2/2-cestný
- Hmotnost
0.810 kg
- Max. teplota média
+140 °C
- Min. teplota média
-10 °C
- Médium
neutrální média
- Jmenovitá vzdálenost
4 mm
- Vlastnosti
spojka
- Délka
55 mm
IP65
- Max. okolní teplota
+55 °C
- Min. okolní teplota
-10 °C
- Účinky
přímočinný
- Hodnota kv
9 l/min
Ke stažení
List technických údajů
List technických údajů 625467 Bürkert přímo řízený ventil 178317 6027 Kompakt 230 V/AC spojka G 3/8 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 625467 Bürkert přímo řízený ventil 178317 6027 Kompakt 230 V/AC spojka G 3/8 Jmenovitá vzdálenost 4 mm přímočinný 1 ks
Popis
Ihned působící magnetický ventil se stane zámek, dávkovací, plnicí a Beluften. To je modulární Aufsteckmagnetsystem. Cívka lze otáčet o 360 °.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 2/2cestný kompaktní elektromagnetický ventil
- V klidové poloze uzavřený
- Materiál pláště: mosaz
- Těsnicí materiál FKM
- Média: vakuum, neutrální plyny a kapaliny (např. Např. stlačeného vzduchu, vodě, Hydraulikol)
- Cívka materiál epoxid (třída H)
- Tolerance napětí ± 10 %
- Jmenovitý provozní režim: trvalý provoz 100% provozní cyklus
- Stupeň krytí IP 65 se zásuvkou
- Elektrické připojení podle DIN EN 175301-803 tvar A (dosud DIN 43650)
- Montážní poloha libovolně, nejlépe pohon nahoru
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
